HEIDENHAIN CNC PILOT 4290 99
3.6 V
isualizzazione stat
o macc

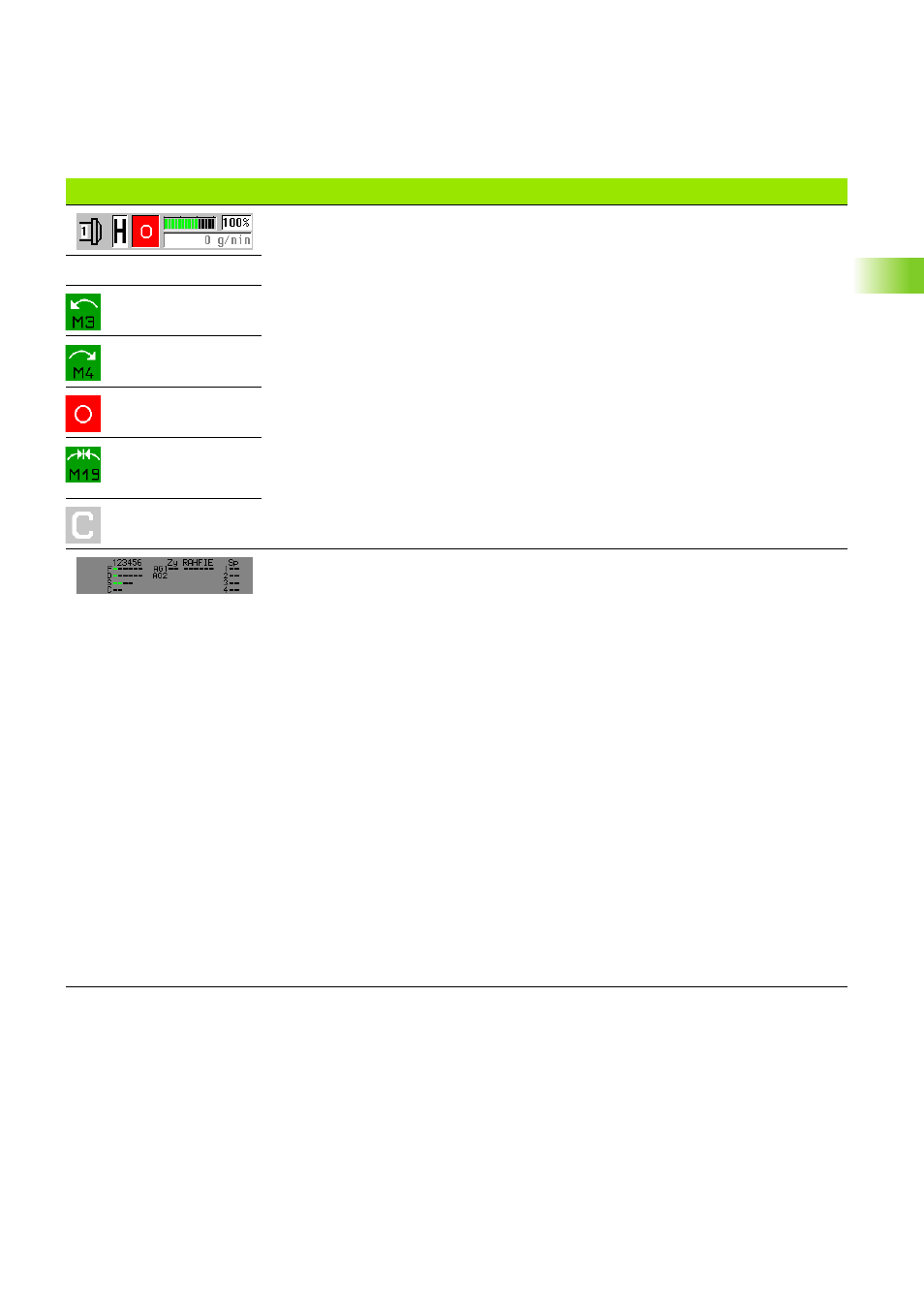

hina Visualizzazione mandrino
„ Simbolo bianco: nessun "consenso"
„ Cifra nell'icona mandrino: gamma
„ "H"/Cifra: mandrino selezionato
„ Stato del mandrino
„ Istogramma: potenziometro numero di giri "in %"
„ Casella superiore: potenziometro numero di giri
„ Casella inferiore:
„ numero di giri corrente
„ Con slitta ferma: numero di giri nominale (caratteri grigi)
„ Con regolazione della posizione (M19): posizione mandrino
Stato del mandrino:
Senso di rotazione
mandrino M3
Senso di rotazione
mandrino M4
Arresto mandrino
Mandrino in
regolazione posizione
(M19)
L'asse C è "attivato"
Riepilogo consensi
Visualizza i consensi per un massimo di 6 canali NC, 4 mandrini, 2 assi C. I consensi sono
evidenziati (verde).
„ Gruppo di visualizzazione a sinistra: "Consensi"
„ F: Avanzamento
„ D: Dati
„ S: Mandrino
„ C: Asse C
„ 1..6: numero della slitta/del mandrino, dell'asse C
„ Gruppo di visualizzazione al centro: "Stato"
„ Zy – visualizzazione sinistra: ciclo on/off
„ Zy – visualizzazione destra: arresto avanzamento
„ R = ripresa punti di riferimento
„ A: modo automatico
„ H: comando manuale
„ F: disimpegno (dopo superamento finecorsa)
„ I: modo ispezione
„ E: interruttore preparazione
„ Gruppo di visualizzazione a destra: "Mandrino"
„ Visualizzazione per "Senso di rotazione orario/antiorario"
„ Entrambi attivi: posizionamento del mandrino (M19)
Elementi visualizzati
