Foro superficie frontale/posteriore G300-Geo

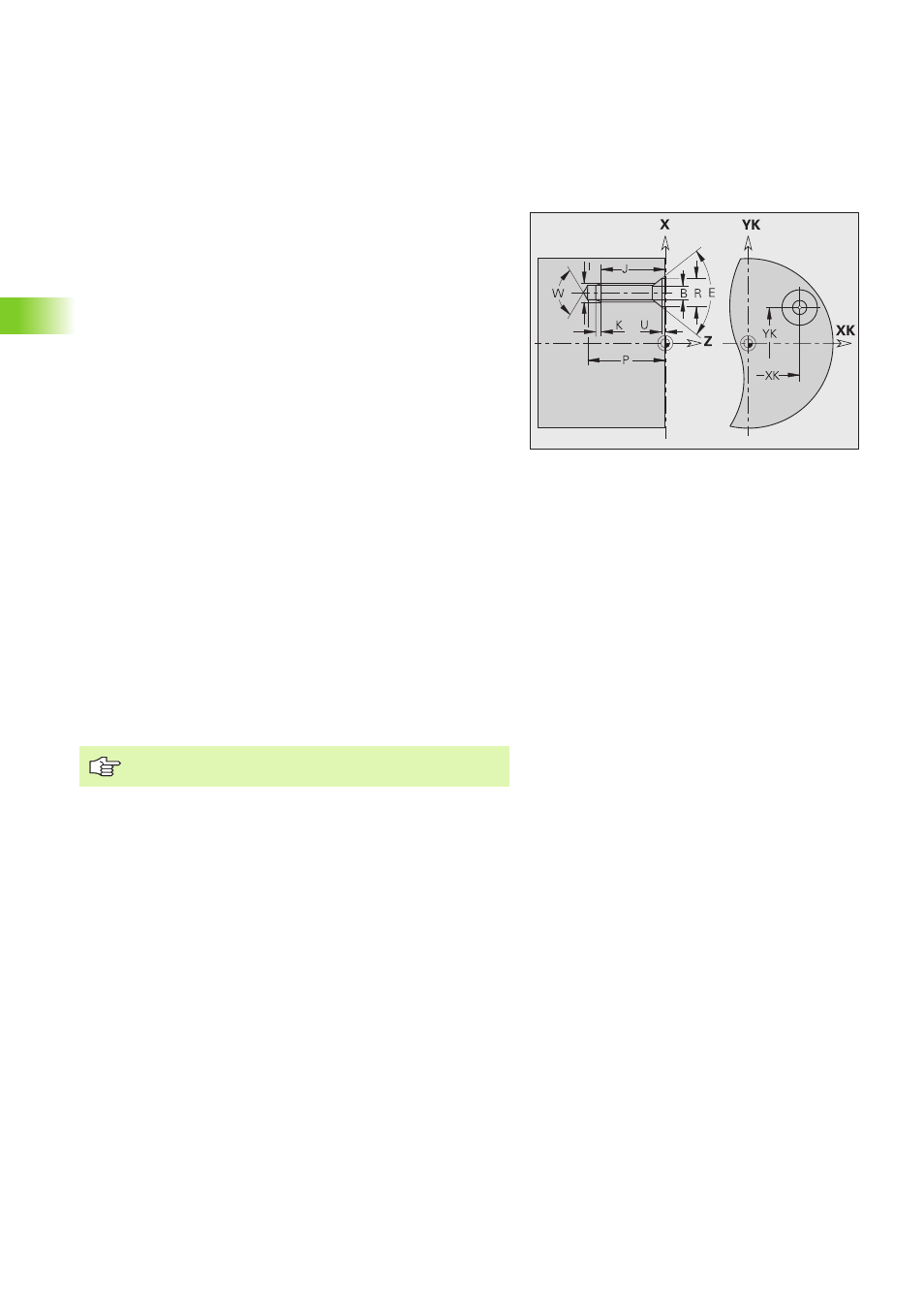

L'istruzione G300 definisce un foro con svasatura e maschiatura in un
profilo frontale o posteriore.

Parametri

XK

Centro in coordinate cartesiane

YK

Centro in coordinate cartesiane

B

Diametro foro

P

Profondità di foratura (senza punta)

W

Angolo della punta (default: 180°)

R

Diametro di svasatura

U

Profondità di svasatura

E

Angolo di svasatura

I

Diametro filetto

J

Profondità di filettatura

K

Imbocco filetto (lunghezza di uscita)

F

Passo filetto

V

Filettatura sinistrorsa o destrorsa (default: 0)

„

V=0: filettatura destrorsa

„

V=1: filettatura sinistrorsa

A

Angolo rispetto asse Z; inclinazione del foro

„

intervallo per superficie frontale: –90° < A < 90° (default: 0°)

„

intervallo per superficie posteriore: 90° < A < 270°
(default: 180°)

O

Diametro di centratura

Lavorare i fori G300 con G71..G74.
