334
4.38 T
o
rn
i con più slit
te
Esecuzione programma

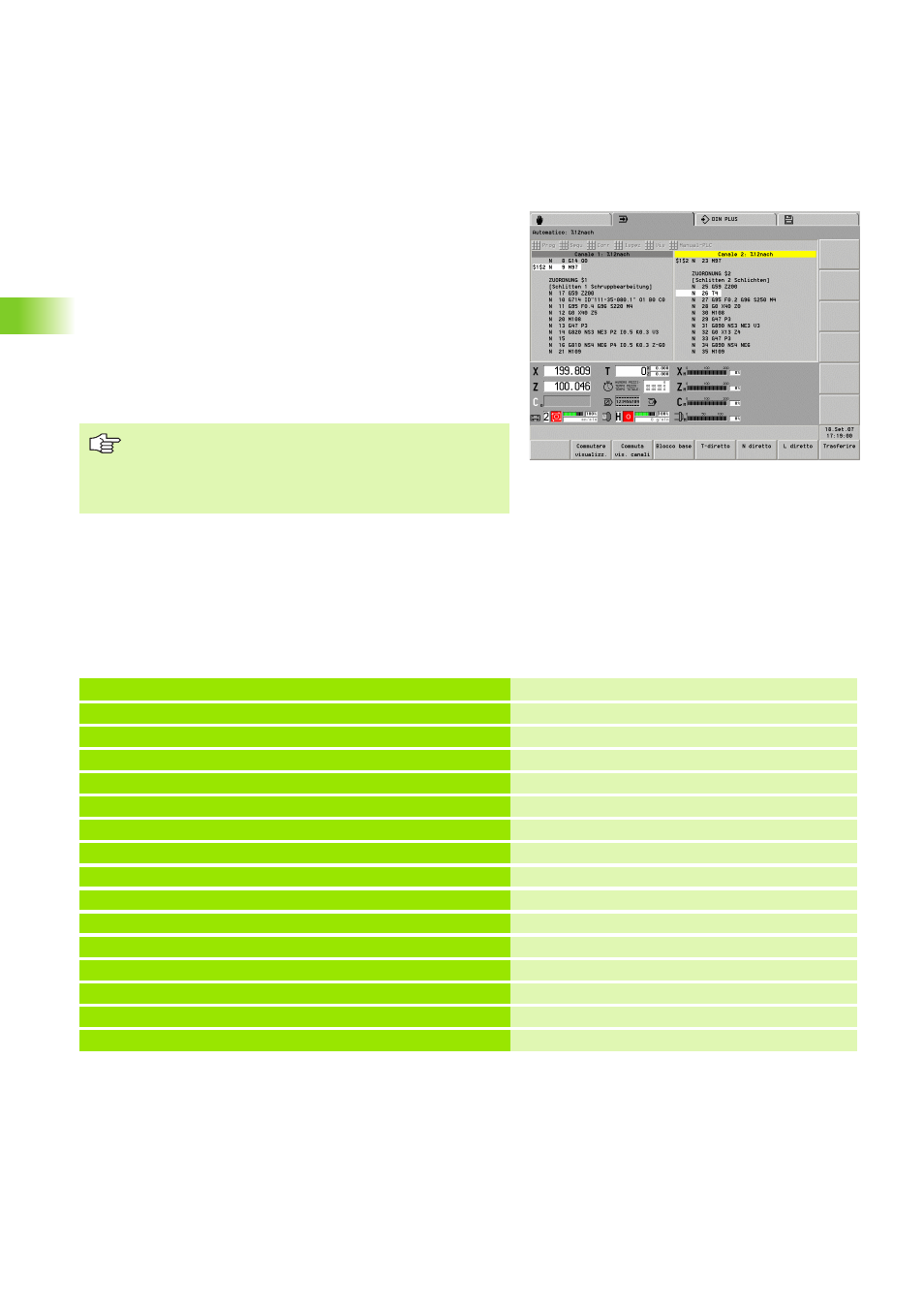

Visualizzazione blocchi: si può impostare la visualizzazione blocchi
per più slitte. Il cursore indica per ogni slitta il blocco NC attivo.
Ricerca blocco di partenza per programmi con più slitte:
U Attivare la visualizzazione blocchi per tutte le slitte coinvolte (canali).
U Selezionare il blocco di partenza per la prima slitta.
U Con il tasto di cambiamento slitta passare alla visualizzazione blocchi
della slitta successiva.
U Selezionare il blocco di partenza per questa slitta.
U "Confermare" i blocchi di partenza.
U Avviare la lavorazione
Posizionamento lunetta
„ La lunetta viene posizionata mediante sottoprogramma.
„ Il pezzo viene lavorato.
„ La lunetta viene spostata mediante sottoprogramma su una
"posizione di parcheggio".
Programma DIN "Posizionamento lunetta"
Ricerca blocco di partenza:
„ Selezionare per ogni slitta un blocco di partenza adatto.
„ Ogni slitta deve avere "eseguito" lo stesso numero di
punti sincroni fino al blocco di partenza.
%LUEN_POS.NC
HEADER [ INTESTAZIONE PROGRAMMA ]
#SLIDE $1$2 [ SLITTA ] Slitta 1: portautensili; slitta 2: lunetta
. . .
MACHINING [ LAVORAZIONE ]
N 1 G59 Z1000
. . .
$1$2 N 2 M97 Sincronizzazione slitte 1 e 2
$2 N 3 L"LUE_POS" V1 LA300 Posizionamento lunetta mediante sottoprogramma
$1$2 N 4 M97 La slitta 1 attende la lunetta
ASSEGNAZIONE $1
N 5 G14 Q0 Lavorazione mediante slitta 1
N 6 T2
N 7 G95 F0.6 G96 S230 M4
N 8 G0 X350 Z10
