HEIDENHAIN CNC PILOT 4290 177
4.1
0
Pr
ofili fr
ontali/post
e
ri
or
i

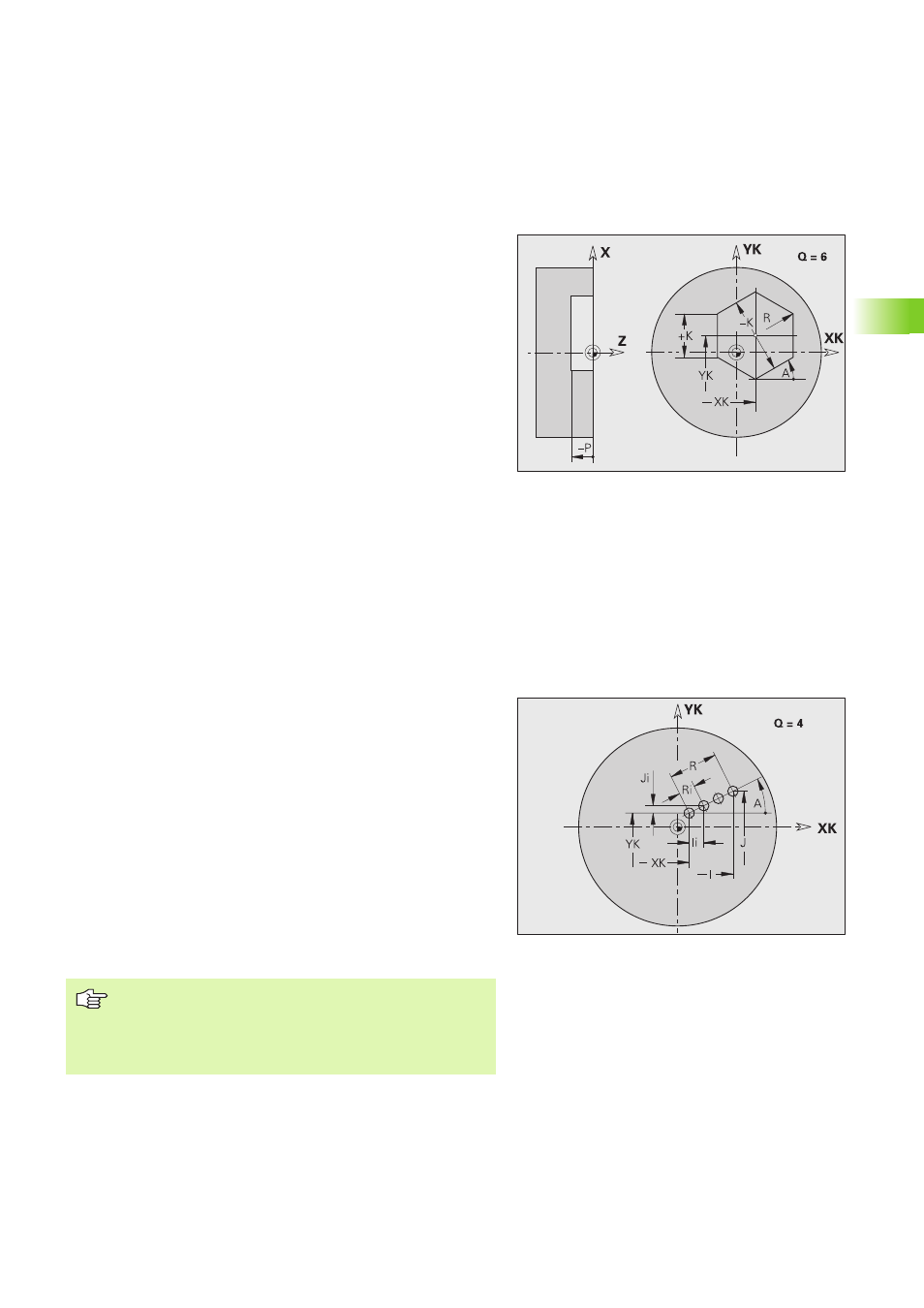

Poligono regolare superficie frontale/posteriore
G307-Geo
L'istruzione G307 definisce un poligono in un profilo frontale o
posteriore.
Sagoma lineare superficie frontale/posteriore
G401-Geo
L'istruzione G401 definisce una sagoma lineare di fori o di figure sulla
superficie frontale o posteriore. G401 agisce sul foro o la figura definiti
nel blocco successivo (G300..305, G307).
Parametri
XK Centro in coordinate cartesiane
YK Centro in coordinate cartesiane
Q Numero di lati (Q > 2)
A Angolo di un lato del poligono rispetto all'asse XK (default: 0°)
K Lunghezza lato
„ K>0: lunghezza lato
„ K<0: diametro cerchio interno
B Larghezza (altezza)
R Smusso/Arrotondamento (default: 0°)
„ R>0: raggio arrotondamento
„ R<0: larghezza smusso
P Profondità/Altezza (default: "P" da G308)
„ P<0: tasca
„ P>0: isola
Parametri
Q Numero di figure (default: 1)
XK Punto iniziale in coordinate cartesiane
YK Punto iniziale in coordinate cartesiane
I Punto finale in coordinate cartesiane
J Punto finale in coordinate cartesiane
A Angolo dell'asse longitudinale rispetto all'asse XK (default: 0°)
R Lunghezza totale sagoma
Ri Distanza tra figure (distanza di sagoma)
„ Programmare il foro/la figura nel blocco successivo
senza centro.
„ Il ciclo di fresatura (sezione MACHINING) richiama il
foro/la figura nel blocco successivo, non la definizione
della sagoma.
