HEIDENHAIN CNC PILOT 4290 485
6.13 Allestiment
o Serraggio sul lato mandrino
Serraggio del pezzo:
U Selezionare "Allestimento > Serraggio > Bloccaggio > Lato
mandrino"
U Selezionare il tipo di mandrino di serraggio (sottomenu). TURN PLUS
apre una delle seguenti finestre di dialogo:
„ Mandrino di serraggio a due griffe
„ Mandrino di serraggio a tre griffe
„ Mandrino di serraggio a quattro griffe
„ Mandrino a pinza di serraggio
„ Senza mandrino di serraggio (brida superficie frontale)
„ Mandrino di serraggio a tre griffe indiretto (brida superficie
frontale nel mandrino di serraggio con griffe)
U Definire il mandrino di serraggio e le griffe, definire la forma di
serraggio e l'"area di serraggio"
U TURN PLUS rappresenta i dispositivi di serraggio e delinea la
limitazione di taglio in forma di "linea rossa".

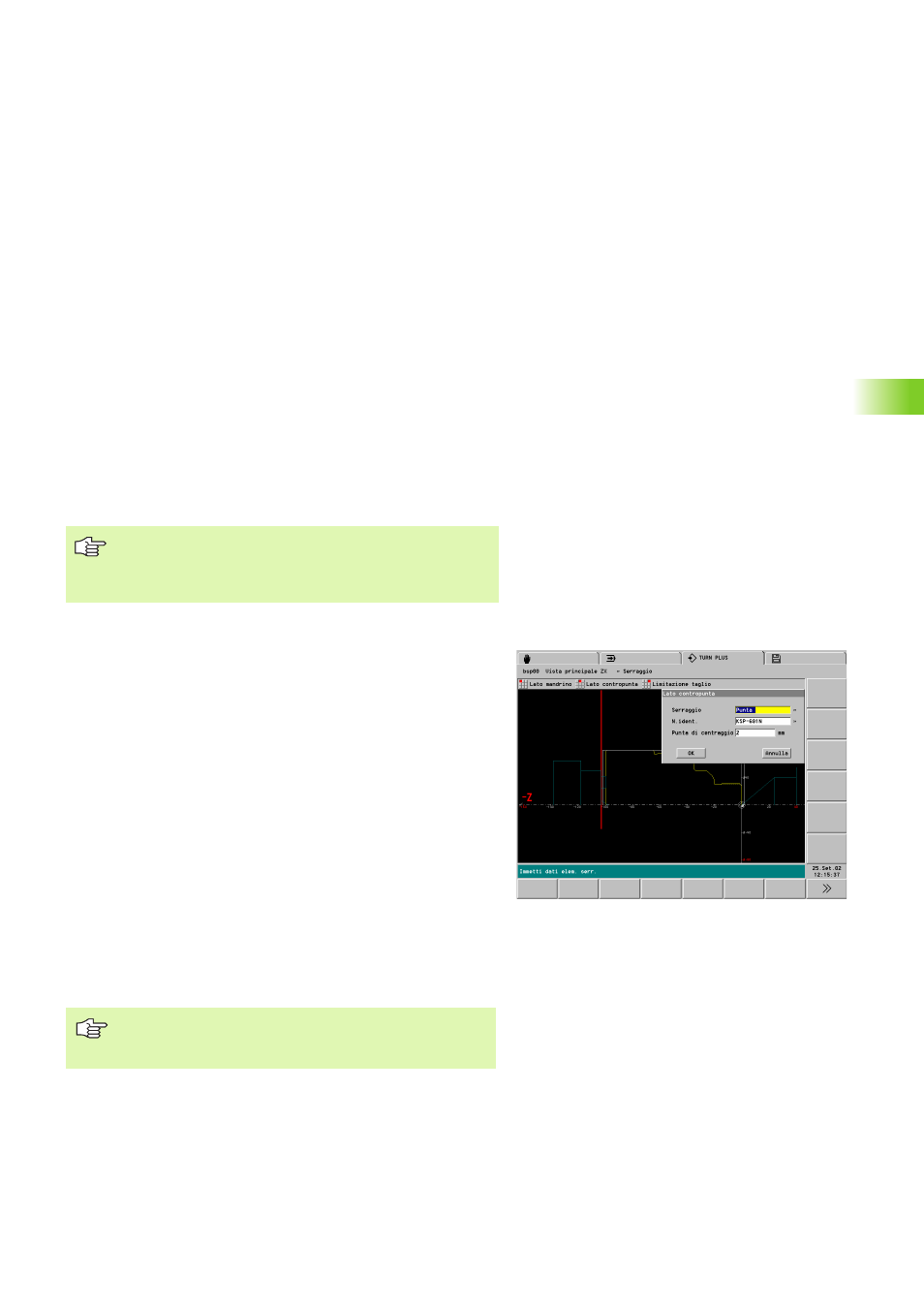

Serraggio sul lato contropunta
Serraggio del pezzo:
U Selezionare "Allestimento > Serraggio > Bloccaggio > Lato
contropunta" TURN PLUS apre la finestra di dialogo "Lato
contropunta".
U Descrivere il dispositivo di serraggio del lato contropunta
Attivare prima il tipo di mandrino di serraggio e di griffe.
TURN PLUS tiene conto di queste indicazioni nella
selezione del numero identificativo mandrino di serraggio/
griffa.
Parametri
Bloccaggio
Selezionare il tipo di dispositivo di serraggio:
„ Contropunta
„ Punta di centraggio
„ Cono di centratura
Numero ID del dispositivo di serraggio
Punta di centraggio
Profondità per cui il dispositivo di serraggio penetra nel
materiale. TURN PLUS posiziona l'immagine del dispositivo
di serraggio in base a questo valore.
Se il pezzo viene serrato sul lato mandrino e sul lato
contropunta, TURN PLUS presuppone una lavorazione
albero.
