6.8 Pr
ofili asse C
Superficie frontale o posteriore: elemento
circolare

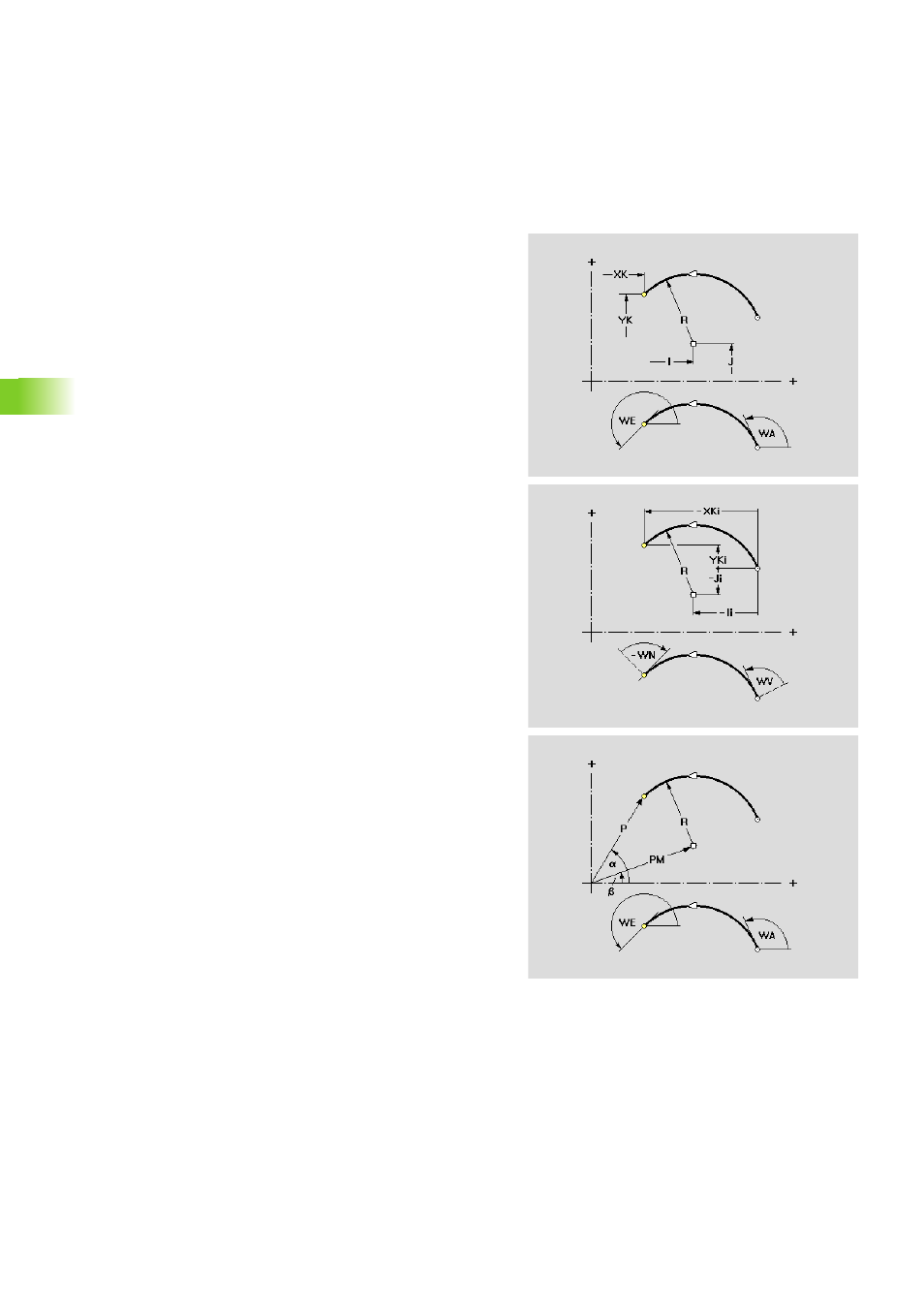

La funzione definisce un elemento circolare sulla superficie frontale/
posteriore.
Parametri
Punto finale dell'arco
XK Punto finale in coordinate cartesiane
YK Punto finale in coordinate cartesiane
XKi Distanza tra punto iniziale e punto finale
YKi Distanza tra punto iniziale e punto finale
a Punto finale in coordinate polari (riferimento angolo: asse XK
positivo)
P Punto finale in coordinate polari
ai Punto finale polare, incrementale (riferimento angolo: tra la
linea immaginaria nel punto iniziale, parallela all'asse XK e la
linea punto iniziale – punto finale)
Pi Punto finale polare, incrementale (Pi: distanza lineare dal
punto iniziale al punto finale)
Centro dell'arco
I Centro in coordinate cartesiane
J Centro in coordinate cartesiane
Ii Distanza tra punto iniziale e centro in direzione XK
Ji Distanza tra punto iniziale e centro in direzione YK
b Centro in coordinate polari (riferimento angolo: asse XK
positivo)
PM Centro in coordinate polari
bi Centro polare, incrementale (riferimento angolo: angolo tra la
linea immaginaria nel punto iniziale, parallela all'asse XK e la
linea punto iniziale – centro)
PMi Centro polare, incrementale (distanza lineare dal punto
iniziale al centro)
