3 – Preforatura centrata
Preforatura centrata – selezione dell'utensile
La preforatura avviene in un massimo di 3 passi:
„ 1° passo di preforatura (diametro limite UBD1)
„ 2° passo di preforatura (diametro limite UBD2)
„ Passo di foratura di finitura
„ Foratura di finitura con: dimin <= UBD2
„ Selezione dell'utensile: db = dimin

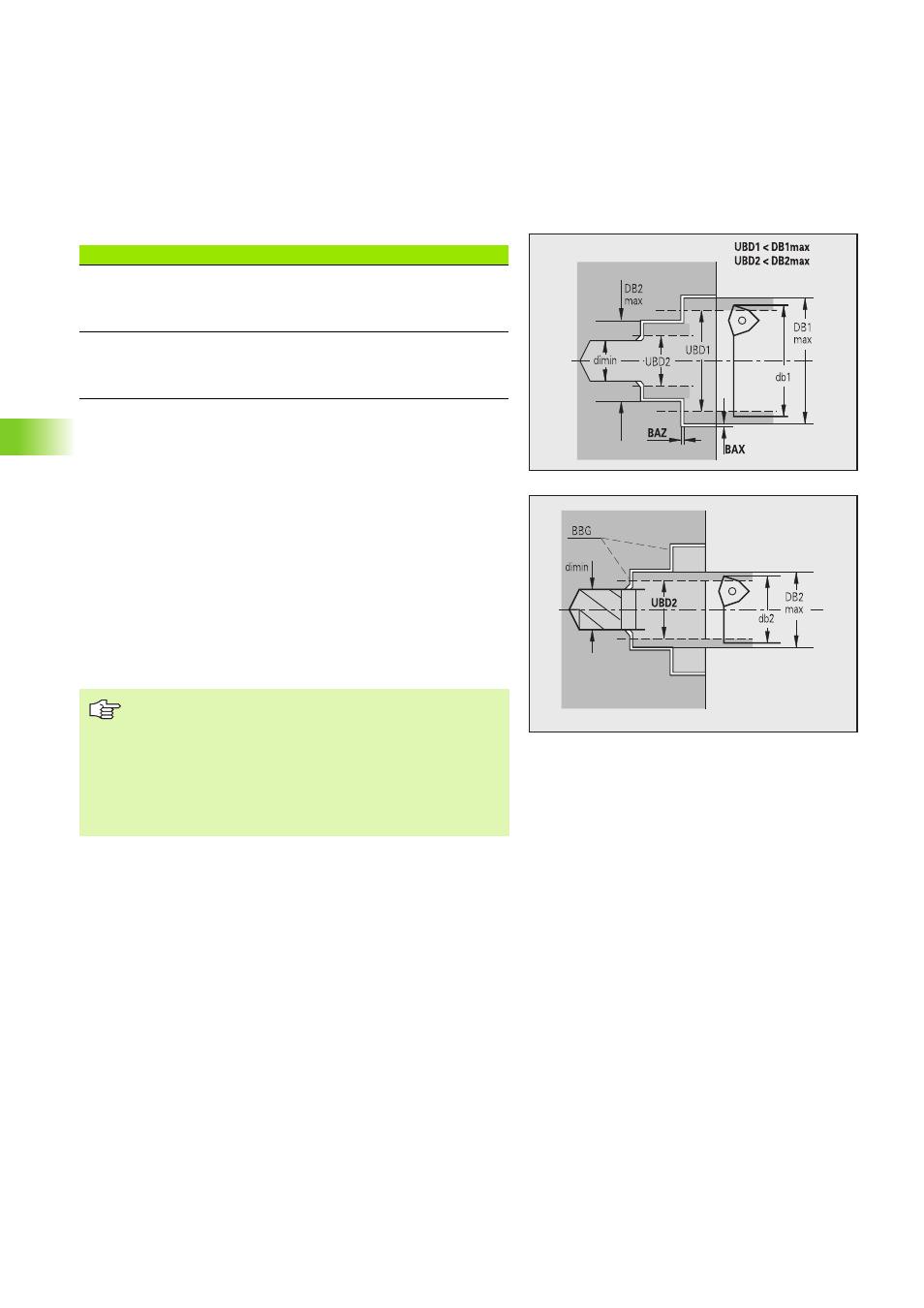

Definizioni nelle figure:
„ db1, db2: diametro punta
„ DB1max: diametro interno massimo 1º passo di foratura
„ DB2max: diametro interno massimo 2º passo di foratura
„ dimin: diametro interno minimo
„ BBG (elementi di limitazione di foratura): elementi di profilo, che
vengono tagliati da UBD1/UBD2
Selezione utensile
1. Diametro limite di foratura [UBD1]
„ 1° passo di preforatura: se UBD1 < DB1max
„ Selezione utensile: UBD1 <= db1 <= DB1max
2. Diametro limite di foratura [UBD2]
„ 2° passo di preforatura: se UBD2 < DB2max
„ Selezione dell'utensile: UBD2 <= db2 <= DB2max
„ UBD1/UBD2 non hanno alcun significato se la
lavorazione principale "preforatura centrata" è
compatibile con la sottolavorazione "foratura di finitura"
(vedere "Sequenza di lavorazione – Informazioni
generali" a pagina 539).
„ Presupposto: UBD1 > UBD2
„ UBD2 deve consentire una successiva lavorazione
interna con utensile alesatore.
