Avvertenze per la lavorazione superficie posteriore
Per i profili della superficie posteriore (lavorazione asse C/Y) tenere
conto dell'orientamento dell'asse XK oppure X e dell'orientamento
dell'asse C.

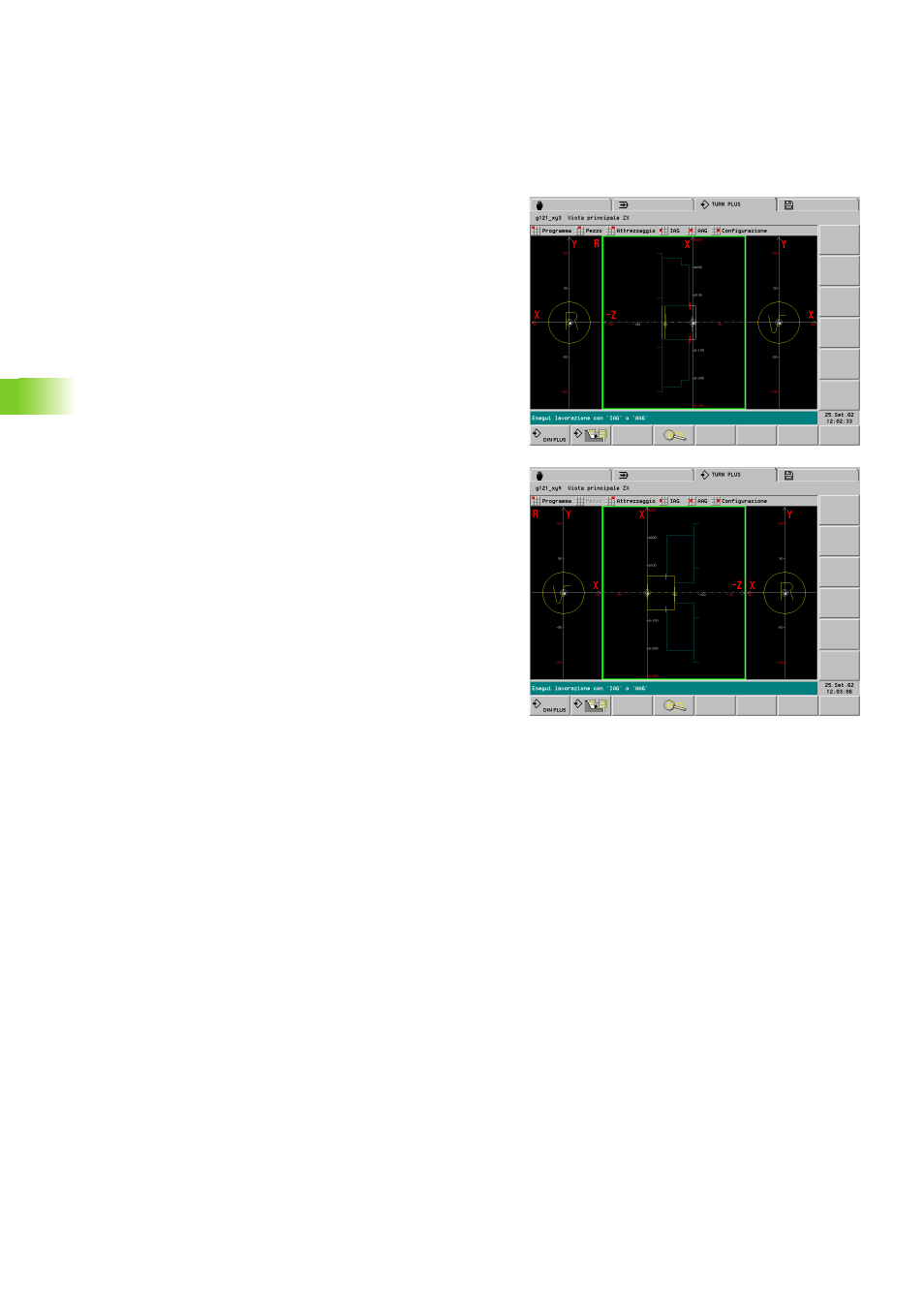

Denominazioni (vedere figure):
„ Superficie frontale ("V"): superficie orientata verso lo spazio di lavoro
„ Superficie posteriore ("R"): superficie opposta allo spazio di lavoro
Le denominazioni sono valide anche se il pezzo è serrato nel
contromandrino, o se nei torni con un mandrino il pezzo è stato
riserrato per la lavorazione della superficie posteriore.
