HEIDENHAIN CNC Pilot 4290 V7.1 - Manuale (Pagina 406)

406
6.5 Pr
ofilo del pezz
o finit
o 6.5 Profilo del pezzo finito
Avvertenze per la definizione del profilo
I parametri che TURN PLUS conosce non vengono richiesti. I campi di
immissione sono bloccati. Esempio: in caso di elementi lineari
orizzontali o verticali varia solo una delle coordinate e l'angolo è
definito solo dalla direzione dell'elemento.
Il tipo di quotatura viene definito tramite softkey.

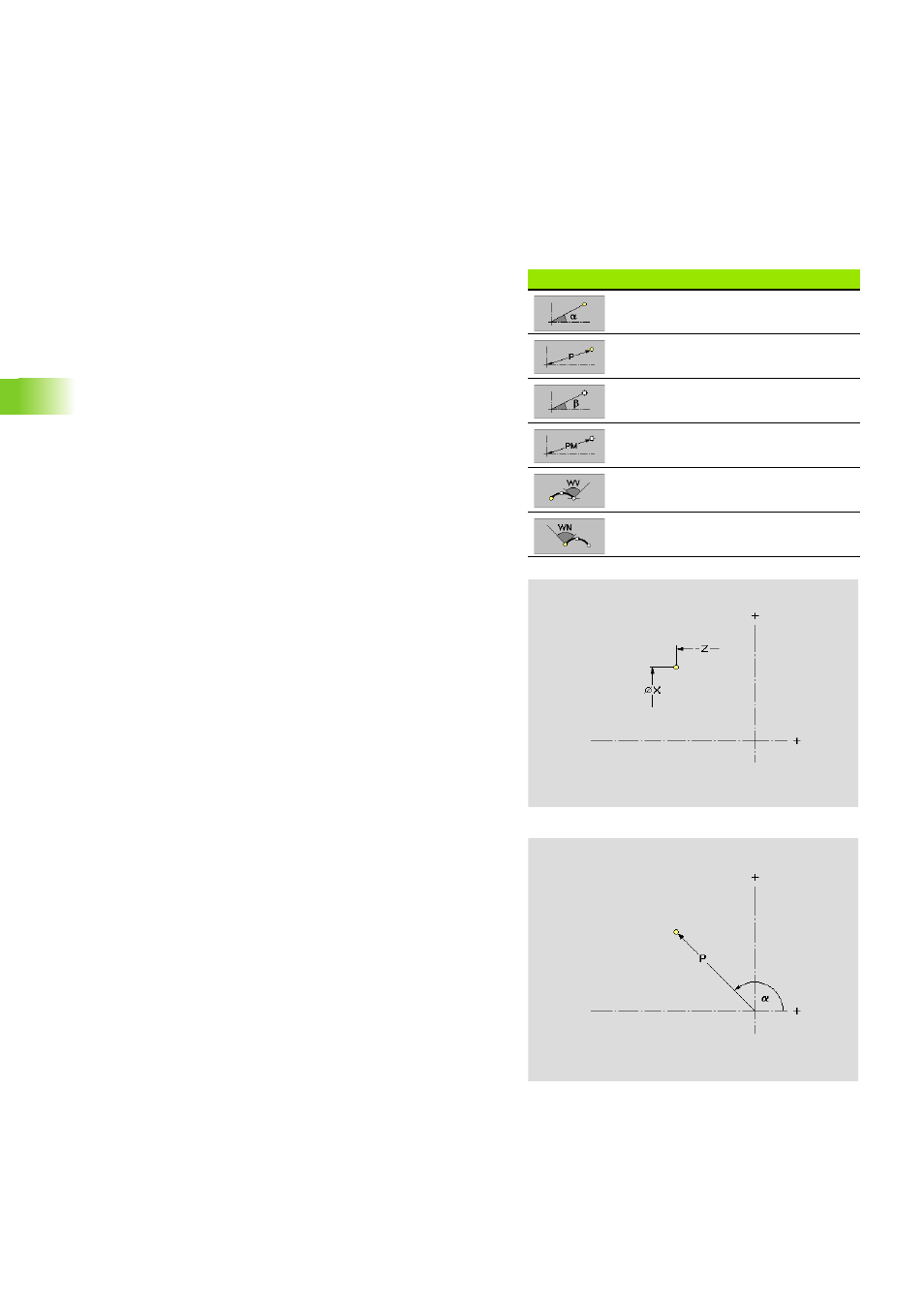

Punto di partenza del profilo
La funzione definisce il punto di partenza
Softkey
Quotatura polare del punto finale:
angolo a
Quotatura polare del punto finale:
raggio
Quotatura polare del centro: angolo b
Quotatura polare del centro: raggio
Angolo rispetto all'elemento
precedente
Angolo rispetto all'elemento
successivo
Parametri
X Punto iniziale del profilo
Z Punto iniziale del profilo
P Punto iniziale del profilo in coordinate polari
a Punto iniziale del profilo in coordinate polari (riferimento: asse Z
positivo)
