HEIDENHAIN CNC PILOT 4290 345
4.39 La
v
o
ra
zione completa

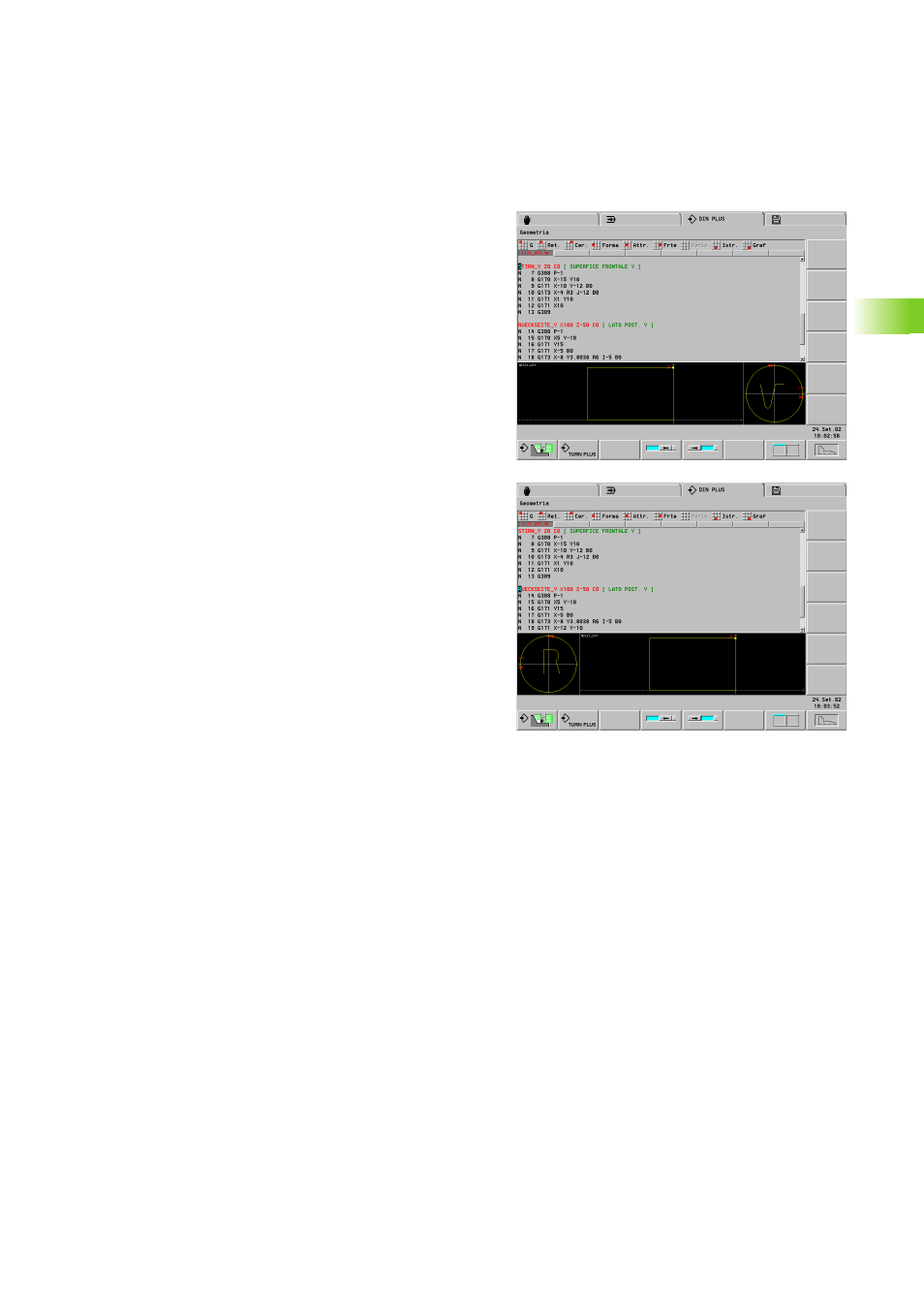

Programmazione della lavorazione completa
Nella programmazione del profilo della superficie posteriore si deve
rispettare l'orientamento dell'asse XK (o dell'asse X) e il senso di
rotazione sugli archi di cerchio.
Fino a quando si impiegano cicli di foratura e di fresatura, non si
devono tenere presenti particolarità nella lavorazione della superficie
posteriore, perché i cicli si riferiscono a profili definiti
precedentemente.
Nella lavorazione della superficie posteriore con istruzioni di base
G100..G103 valgono le stesse condizioni come nei profili della
superficie posteriore.
Tornitura: i programmi Expert per girare il pezzo contengono funzioni
di conversione e di ribaltamento. Nella lavorazione della superficie
posteriore (2º serraggio) vale quanto segue:
„ Direzione +: allontanamento dal pezzo
„ Direzione –: avvicinamento al pezzo
„ G2/G12: arco di cerchio "in senso orario"
„ G3/G13: arco di cerchio "in senso antiorario"
Lavoro senza programmi Expert
Se non si utilizzano le funzioni di conversione e di ribaltamento, vale il
principio:
„ Direzione +: allontanamento dal mandrino principale
„ Direzione –: avvicinamento al mandrino principale
„ G2/G12: arco di cerchio "in senso orario"
„ G3/G13: arco di cerchio "in senso antiorario"
