HEIDENHAIN CNC PILOT 4290 399
6.3 Descr
izione del pezz
o Immissione del profilo del pezzo finito
Il profilo del pezzo finito contiene:
„ il profilo di tornitura, formato da
„ profilo base
„ elementi geometrici (smussi, arrotondamenti, scarichi, gole,
filettature, forature centrate)
„ profili asse C
„ profili asse Y
Il profilo di tornitura deve essere chiuso.
Ulteriori informazioni:
„ vedere "Avvertenze per la definizione del profilo" a pagina 406
„ vedere "Funzioni ausiliarie" a pagina 449
„ vedere "Assegnazione di attributi" a pagina 472

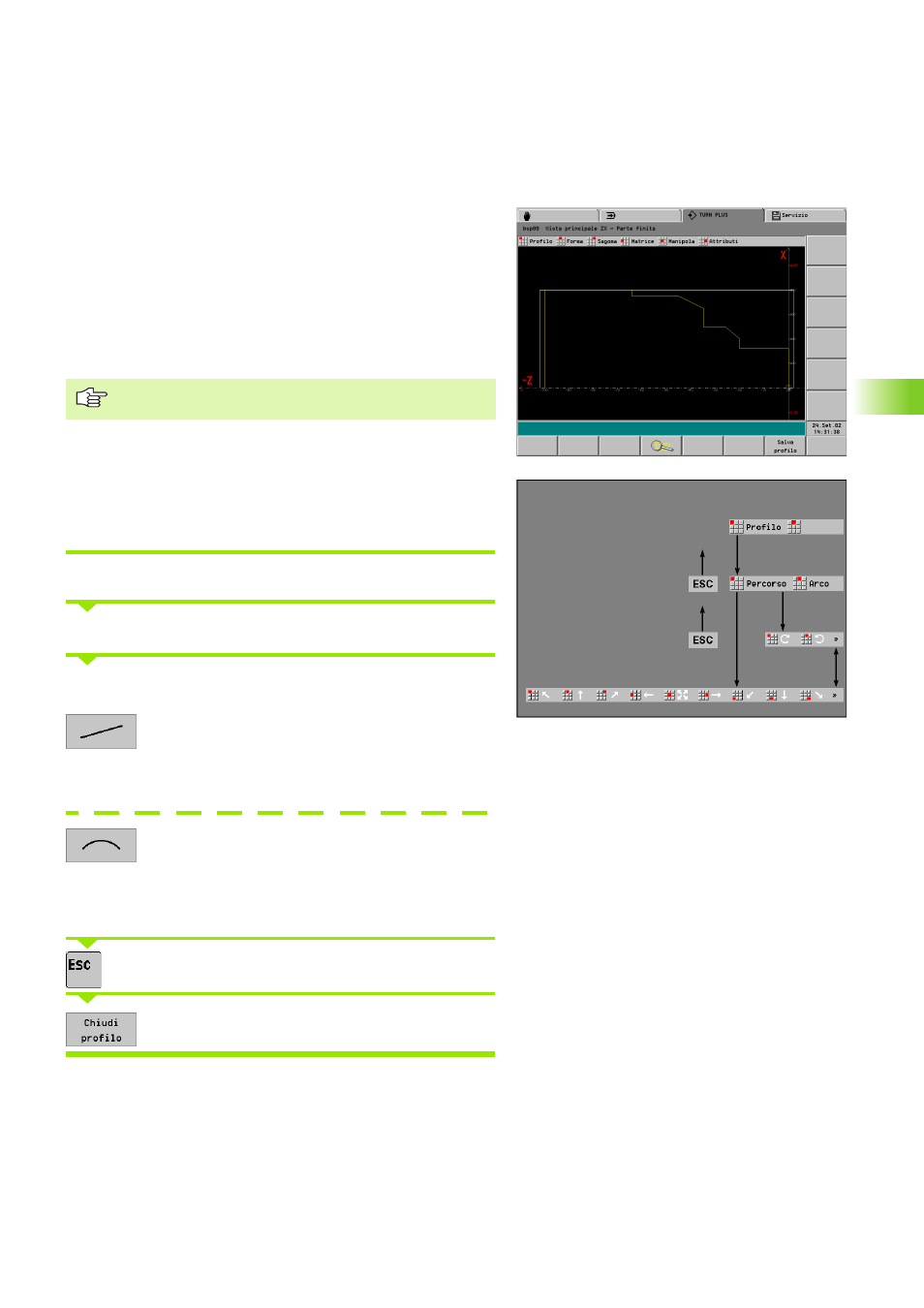

Immissione del profilo base
Selezionare "Pezzo > Pezzo finito > Profilo"
Definire il "Punto di partenza del profilo"
Immettere il profilo base elemento per elemento (vedere anche la
figura "Struttura di menu"):
Per elementi lineari:
„ Richiamare il menu Elemento lineare
„ Scegliere la direzione attraverso l'icona del menu
„ Descrivere l'elemento lineare
Per archi di cerchio:
„ Richiamare il menu Arco
„ Scegliere il senso di rotazione attraverso l'icona del
menu
„ Descrivere l'arco
Premere il tasto ESC: livello di menu precedente
Se necessario: chiudere il profilo
Descrivere prima il profilo base e poi sovrapporre gli
elementi geometrici.
