446
6.8 Pr
ofili asse C

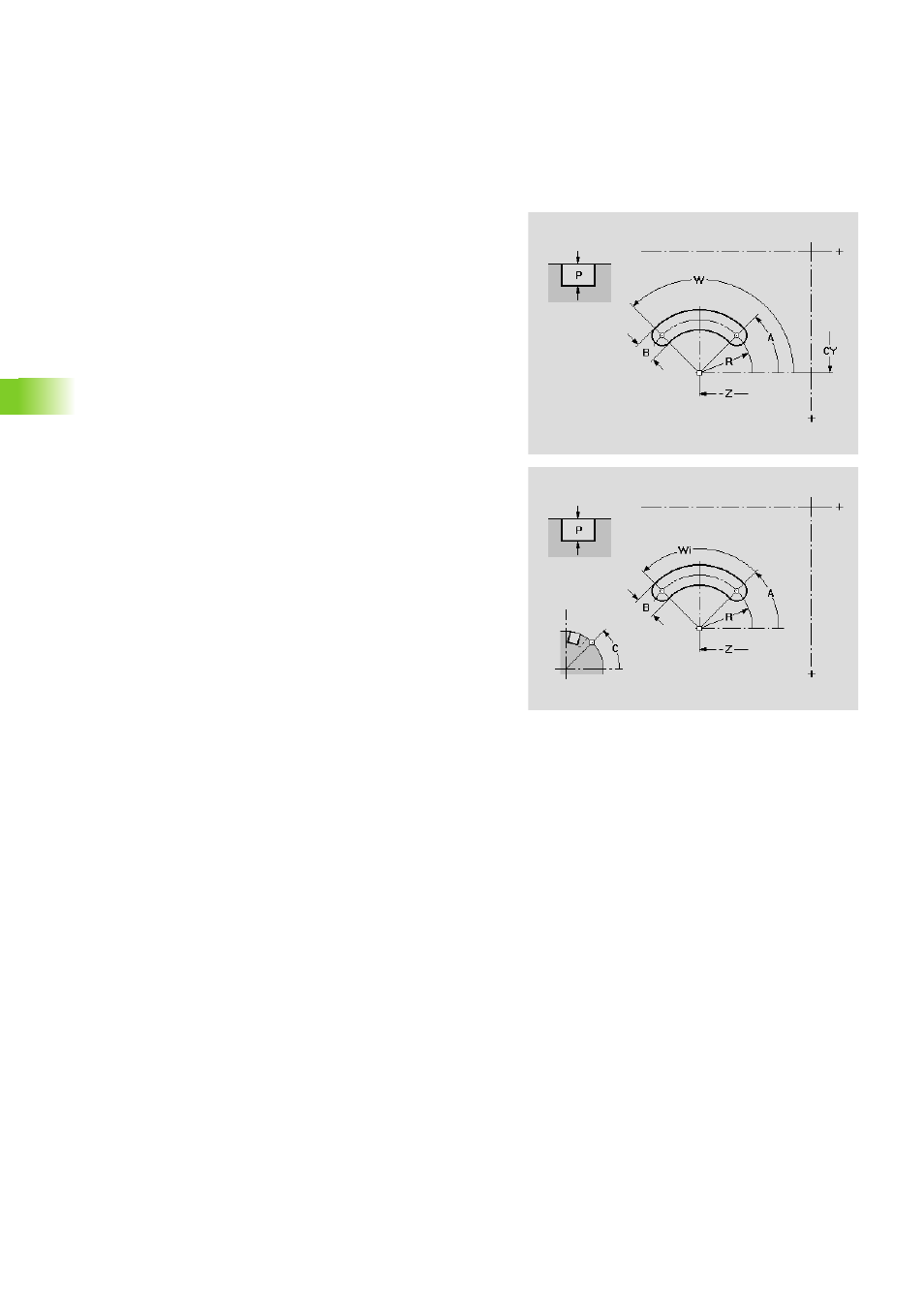

Superficie cilindrica: scanalatura circolare
La funzione definisce una scanalatura circolare sulla superficie
cilindrica.
Parametri
Z
Centro della figura
CY
Centro della figura – angolo come "quota elemento lineare"
C
Centro della figura – angolo
A
Angolo di partenza (punto iniziale) della scanalatura (riferimento:
asse Z)
W
Angolo finale (punto finale) della scanalatura (riferimento: asse Z)
B
Larghezza scanalatura
P
Profondità della figura
