272

4.27 Cicli di fr

esat

ur

a

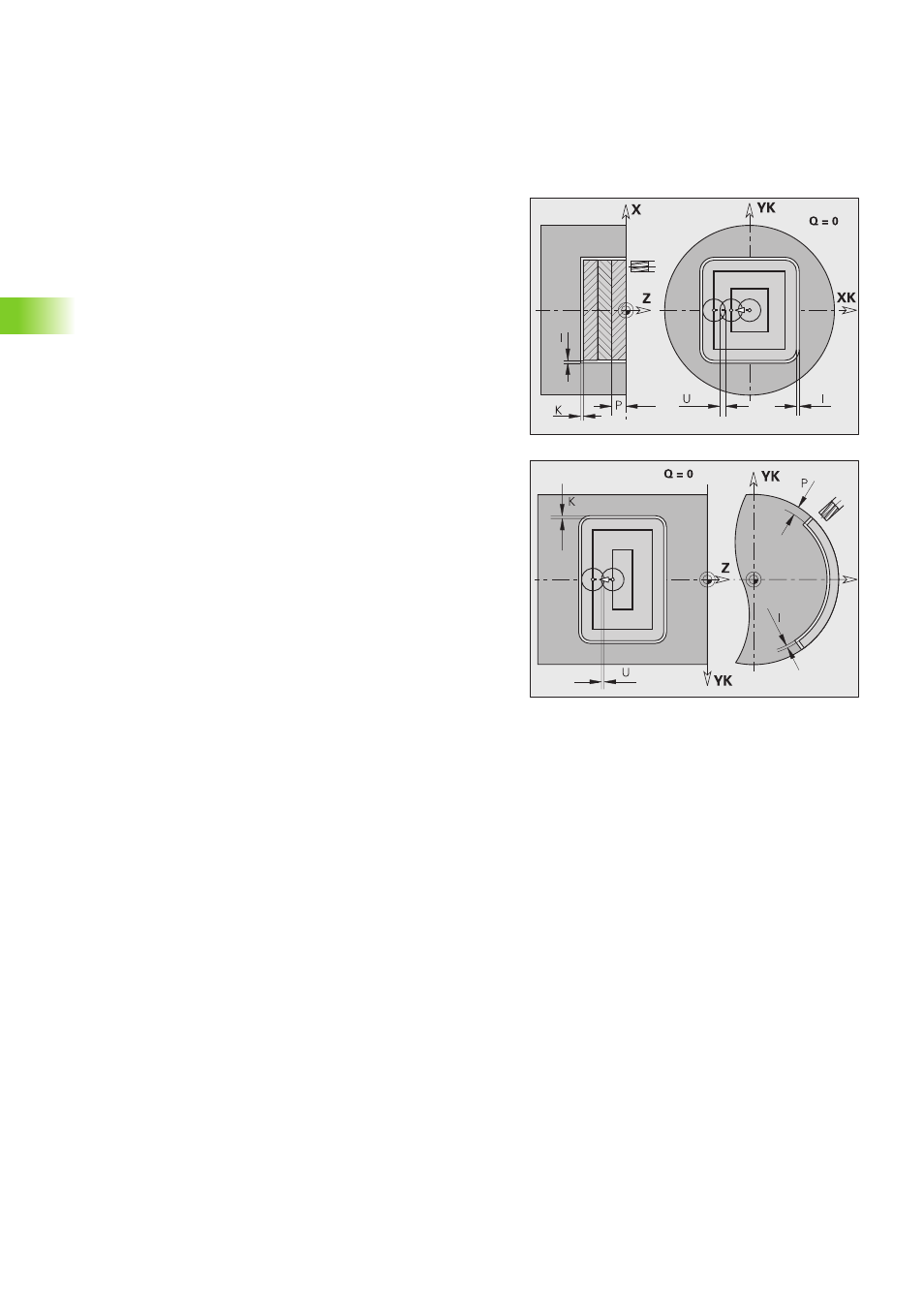

G845 – Fresatura

La Direzione di fresatura viene influenzata attraverso la "Direzione di
fresatura H", la "Direzione di lavorazione Q" e il senso di rotazione della
fresa (vedere tabella seguente). Programmare solo i parametri riportati
nella tabella seguente.

Vedere anche:

„

G845 – Principi fondamentali: Pagina 270

„

G845 – Determinazione delle posizioni di preforatura: Pagina 271

Parametri – Fresatura

NS

Numero di blocco – Riferimento alla descrizione del profilo

P

Profondità di fresatura (massima) (accostamento nel piano di
fresatura)

I

Sovrametallo in direzione X

K

Sovrametallo in direzione Z

U

Fattore di sovrapposizione (minimo). Definisce la
sovrapposizione delle traiettorie di fresatura (default: 0,5).

Sovrapposizione = U*diametro fresa

H

Direzione di fresatura (default: 0)

„

H=0: discorde

„

H=1: concorde

F

Avanzamento per accostamento in profondità (default:
avanzamento attivo)

A partire dalla versione software 625 952-05: F si impiega
come avanzamento di lavorazione per penetrazione con
pendolamento o elicoidale.

E

Avanzamento ridotto per elementi circolari (default:
avanzamento corrente)

J

Piano di ritorno (default: ritorno alla posizione di partenza)

„

Superficie frontale o posteriore: posizione di ritorno in
direzione Z

„

Superficie cilindrica: posizione di ritorno in direzione X
(quota diametrale)

Q

Direzione di lavorazione (default: 0)

„

Q=0: dall'interno verso l'esterno

„

Q=1: dall'esterno verso l'interno

A

Esecuzione di "Fresatura": A=0 (default=0)

NF

Etichetta di posizione – Riferimento da cui il ciclo legge le
posizioni di preforatura [1..127].

O

Strategia di penetrazione (default: 0)

Penetrazione perpendicolare O=0: il ciclo si porta sul punto
di partenza, penetra con l'avanzamento in accostamento e poi
fresa la tasca.
