6.16 Grafica di controllo
Con l'immissione del profilo TURN PLUS disegna gli elementi di
profilo "rappresentabili".
La IAG e la AAG visualizzano in modo permanente il profilo del pezzo
finito e rappresentano graficamente i processi di asportazione truciolo.
Il profilo del pezzo grezzo viene realizzato con l'asportazione truciolo.
Adattamento dettaglio (zoom)
Con lo "zoom" si seleziona un dettaglio per ingrandirlo.
Impostazione dello zoom con la tastiera alfanumerica:
U Attivare lo "zoom". Un "rettangolo rosso" identifica il
nuovo dettaglio.
Con più finestre di simulazione:
U Impostazione della finestra
U Impostazione del dettaglio:
„ Ingrandimento: "Pagina avanti"
„ Riduzione: "Pagina indietro"
„ Spostamento: tasti cursore
U Uscita dallo zoom. Viene rappresentato il nuovo
dettaglio.
Impostazione dello zoom con touchpad:
U Posizionare il cursore su uno spigolo del dettaglio.
U Tenendo premuto il tasto sinistro del mouse tirare il
cursore verso lo spigolo opposto del dettaglio.
U Tasto destro del mouse: ritorno alla dimensione
standard
U Uscita dallo zoom. Viene rappresentato il nuovo
dettaglio.
Le impostazioni standard si eseguono tramite softkey (vedere tabella).
Nell'impostazione "tramite coordinate" definire l'estensione della
finestra di simulazione e la posizione dell'origine pezzo.

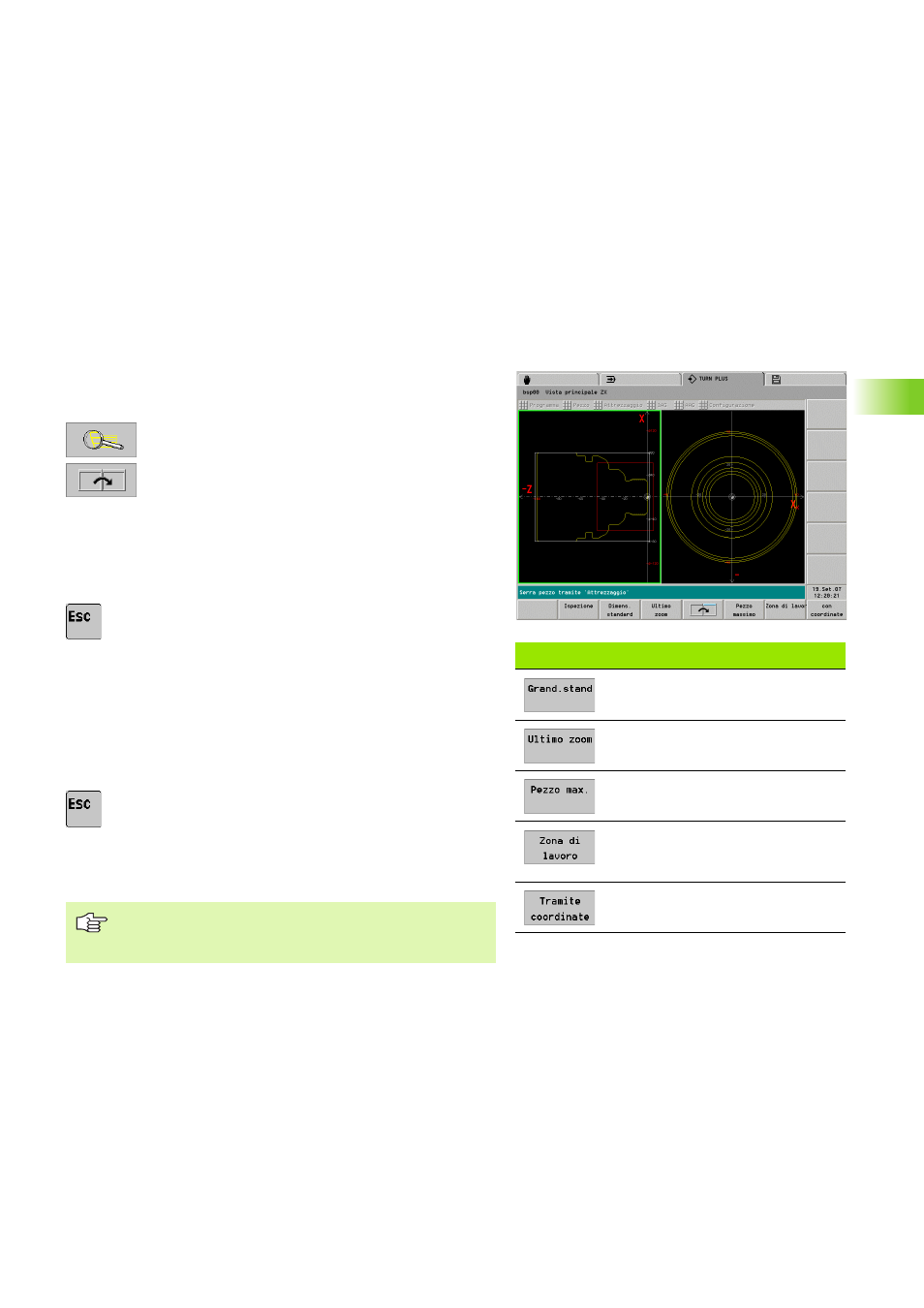

Softkey per le impostazioni standard
Ultima impostazione "Pezzo al
massimo" o "Spazio di lavoro"
Disattiva l'ultimo ingrandimento
Rappresentazione del pezzo più
grande possibile
Rappresentazione dello spazio di
lavoro, incluso il punto di cambio
utensile
Impostazione delle finestre di
simulazione
Dopo un forte ingrandimento, impostare "Pezzo al
massimo" o "Spazio di lavoro", per poi selezionare un nuovo
dettaglio.
