HEIDENHAIN CNC PILOT 4290 367
5.1 Il modo oper
a
tiv
o
Simulazione

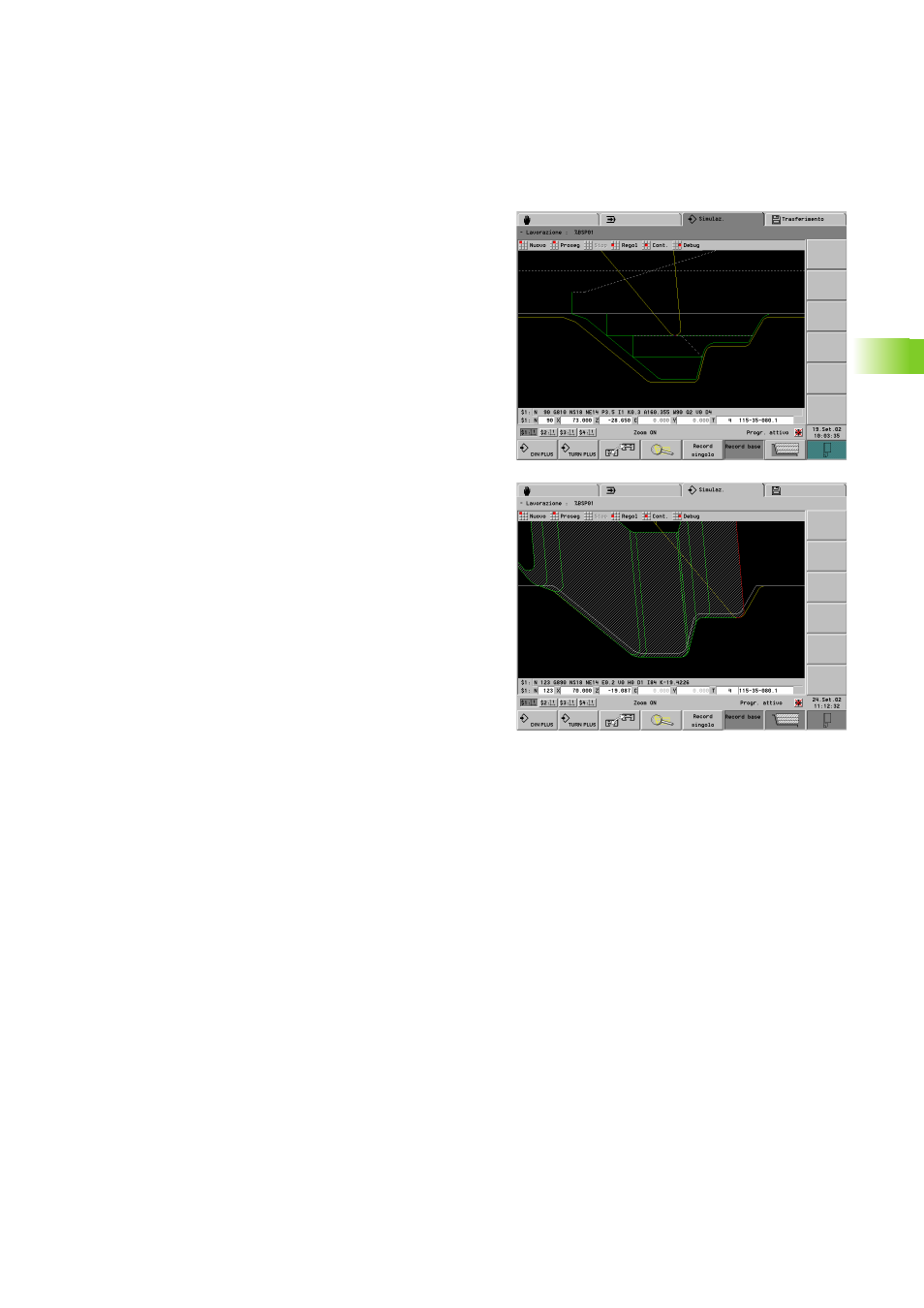

Rappresentazione del percorso
I percorsi in rapido vengono rappresentati con linea tratteggiata
bianca.
I percorsi in avanzamento vengono rappresentati come linea o come
"traccia di taglio" secondo l'impostazione del softkey:
„ Rappresentazione a linee: una linea continua rappresenta il
percorso della punta teorica del tagliente. La rappresentazione a
linee è l'ideale per ottenere una rapida panoramica sulla
configurazione di taglio. Non è tuttavia molto adeguata per il preciso
controllo dei profili, in quanto il percorso della punta teorica del
tagliente non corrisponde al profilo del pezzo. Nel CNC questa
"mancata corrispondenza" viene compensata dalla correzione del
raggio tagliente. Il colore del percorso in avanzamento può essere
impostato in funzione del numero T (parametro di controllo 24).
„ Rappresentazione a tracce: il CNC PILOT rappresenta tratteggiata
la superficie attraversata dalla "zona tagliente" dell'utensile.
Consente cioè di identificare la zona lavorata tenendo conto
dell'esatta geometria del tagliente (raggio, larghezza, posizione
ecc.). In questo modo si può controllare nella simulazione se rimane
del materiale, il profilo viene violato o le sovrapposizioni sono
eccessive. La rappresentazione a tracce è particolarmente
interessante nelle lavorazioni di troncatura/foratura e nelle
lavorazioni oblique, poiché la forma dell'utensile è determinante per
il risultato.
