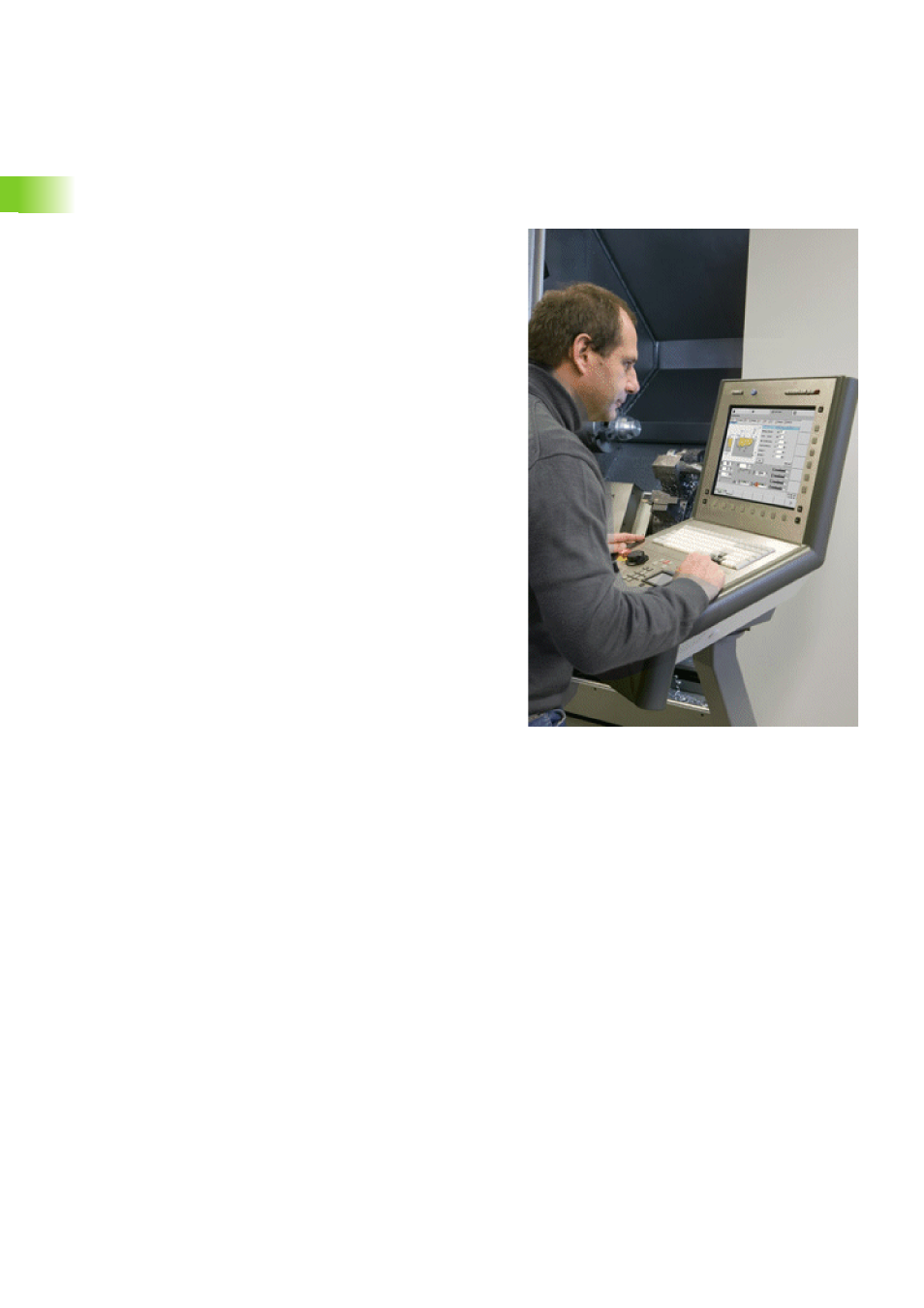

T 1.1 Il CNC PILOT
Il CNC PILOT è un controllo continuo per torni e centri di tornitura
complessi. In aggiunta alla tornitura il controllo esegue lavorazioni di
foratura e di fresatura. Con gli assi C, Y e B sono possibili lavorazioni
di foratura e fresatura sulla superficie frontale e posteriore, sulla
superficie cilindrica e su piani disposti obliqui nello spazio. Inoltre il
CNC PILOT supporta la lavorazione completa.
Il CNC PILOT controlla fino a sei slitte, quattro mandrini, due assi C, un
asse B e un magazzino utensili orientato su posti. Il controllo lavora
fino a quattro pezzi contemporaneamente.
Programmazione
La forma di programmazione più vantaggiosa viene scelta in funzione
della tipologia di pezzi e della propria organizzazione.
In TURN PLUS si descrive in modo grafico interattivo il profilo del
pezzo grezzo e del pezzo finito. Successivamente si chiama la
generazione automatica del piano di lavoro (AAG) e si ottiene il
programma NC in modo completamente automatico "premendo
semplicemente un pulsante". Come alternativa, è disponibile la
generazione interattiva piano di lavoro (IAG). Nella IAG si definisce
l'ordine della lavorazione, si esegue la scelta dell'utensile e si sceglie
la tecnologia della lavorazione.
Ciascun passo di lavoro viene rappresentato nella grafica di controllo e
può essere corretto immediatamente. Il risultato della generazione del
programma con TURN PLUS è un programma DIN PLUS strutturato.
TURN PLUS riduce al minimo gli inserimenti – ma presuppone la
descrizione degli utensili e dei dati di taglio.
Se TURN PLUS non genera il programma NC ottimale in base ai
requisiti tecnologici, oppure la riduzione del tempo di lavorazione
riveste importanza fondamentale, programmare in DIN PLUS il
programma NC o ottimizzare il programma DIN PLUS generato da
TURN PLUS.
In DIN PLUS si descrive prima il profilo del pezzo grezzo e del pezzo
finito. La "programmazione geometrica semplificata" non calcola
coordinate quotate, se per esempio il disegno non è a norma NC.
Successivamente si programma la lavorazione del pezzo con potenti
cicli di lavorazione.
Sia TURN PLUS, sia anche DIN PLUS supportano lavorazioni con gli
assi C o Y e la lavorazione completa. Per il lavoro con l'asse B sono
disponibili i cicli DIN PLUS.
In alternativa, il pezzo viene elaborato in DIN PLUS con movimenti
lineari e circolari e semplici cicli di tornitura.
