454

6.9 F

unzioni ausiliar

ie

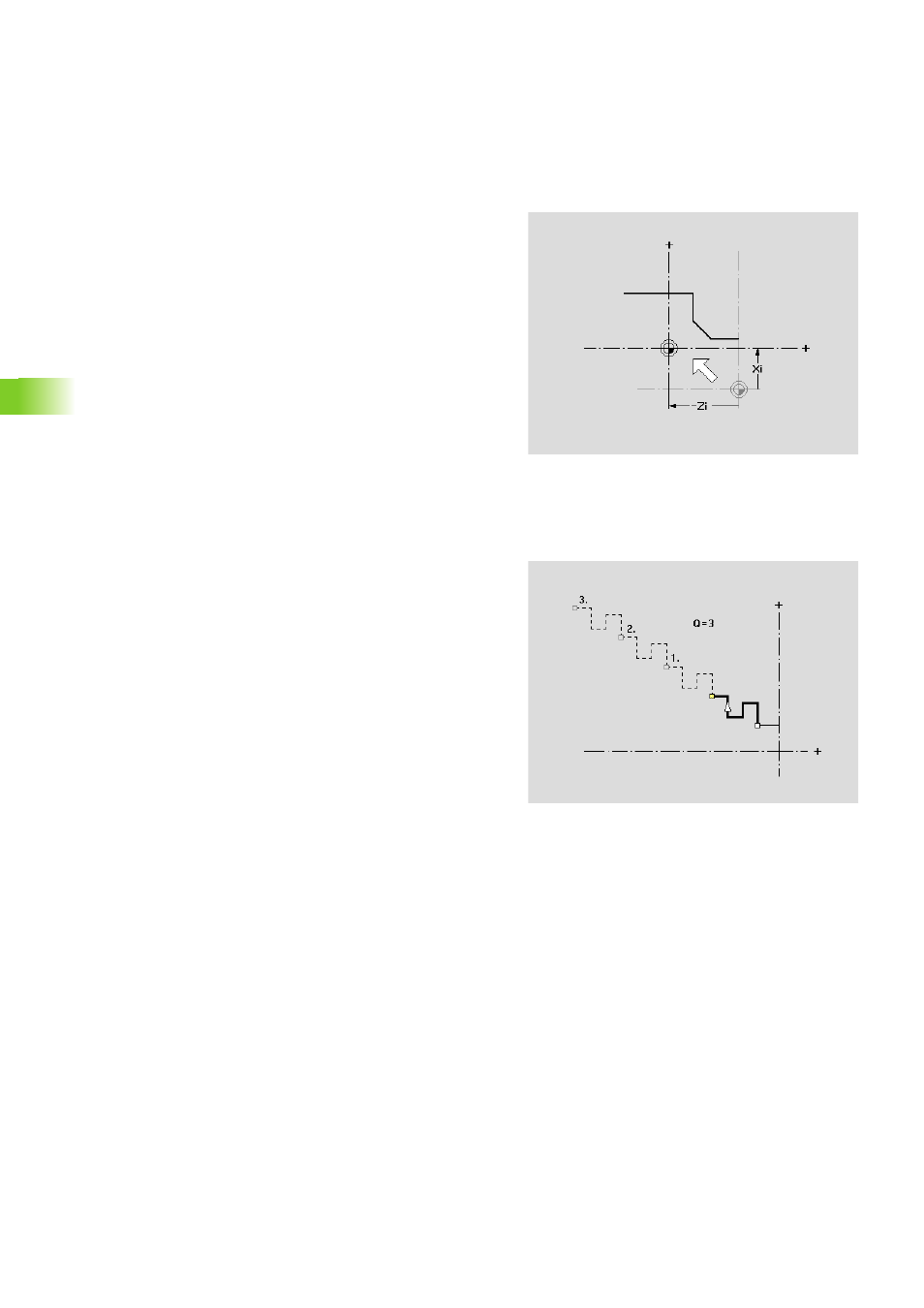

Spostamento di origine

Esempio: se il pezzo è quotato da diversi lati, descrivere prima gli
elementi di profilo quotati dal lato destro, spostare l'origine e poi
immettere gli elementi di profilo quotati dal lato sinistro.

Attivazione spostamento di origine:

U

Selezionare "Origine > Spostamento" nel menu Pezzo finito. TURN
PLUS apre la finestra di dialogo "Spostamento di origine".

U

Immettere lo spostamento di origine. TURN PLUS sposta il profilo
definito fino a questo momento.

Disattivazione spostamento di origine:

U

Selezionare "Origine > Reset" nel menu Pezzo Finito. TURN PLUS
riporta l'origine del sistema di coordinate sulla posizione iniziale.

Duplicazione lineare della sezione di profilo

Con questa funzione si definisce una sezione di profilo e la si
"aggiunge" n volte al profilo esistente.

U

Selezionare "Duplicazione > Serie > lineare" nel menu Pezzo finito.
TURN PLUS marca l'ultimo elemento.

U

Attivare la sezione di profilo (si possono attivare solo gli elementi di
profilo immessi per ultimi).

U

TURN PLUS apre la finestra di dialogo "Riproduzione in serie lineare".
Immettere il numero.

U

TURN PLUS estende il profilo

Parametri

Xi

Punto di arrivo – valore per cui l'origine viene spostata

Zi

Punto di arrivo – valore per cui l'origine viene spostata

Parametri

Q

Numero (la sezione di profilo viene duplicata Q volte)
