HEIDENHAIN CNC PILOT 4290 257
4.25 La
v
o
ra
zione della superficie fr
ontale/post
er
ior
e

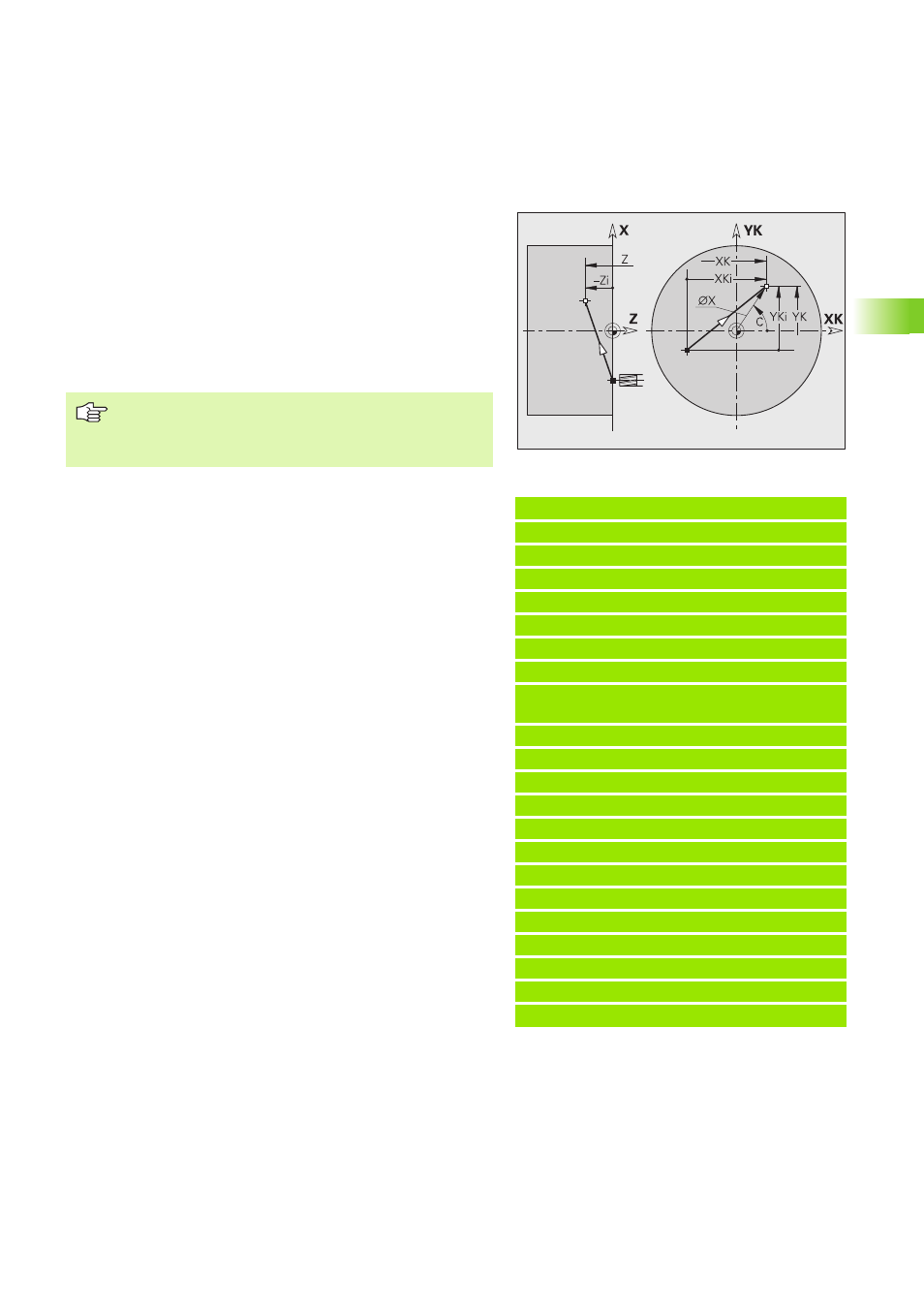

Lineare superficie frontale/posteriore G101
L'istruzione G101 trasla con avanzamento lineare al "Punto finale".
Esempio: G101
. . .
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z2
N5 G100 XK50 YK0
N6 G1 Z-5
N7 G42 Q1
N8 G101 XK40 [Percorso lineare superficie
frontale]
N9 G101 YK30
N10 G103 XK30 YK40 R10
N11 G101 XK-30
N12 G103 XK-40 YK30 R10
N13 G101 YK-30
N14 G103 XK-30 YK-40 R10
N15 G101 XK30
N16 G103 XK40 YK-30 R10
N17 G101 YK0
N18 G100 XK110 G40
N19 G0 X120 Z50
N20 M15
. . .
Parametri
X Punto finale (quota diametrale)
C Angolo finale – Direzione angolare: vedere grafica di supporto
XK Punto finale (cartesiano)
YK Punto finale (cartesiano)
Z Punto finale (default: posizione Z attuale)
Programmazione:
„ X, C, XK, YK, Z: assoluto, incrementale o modale
„ Programmare X–C o XK–YK
