374
5.2 Simulazione del pr
ofilo

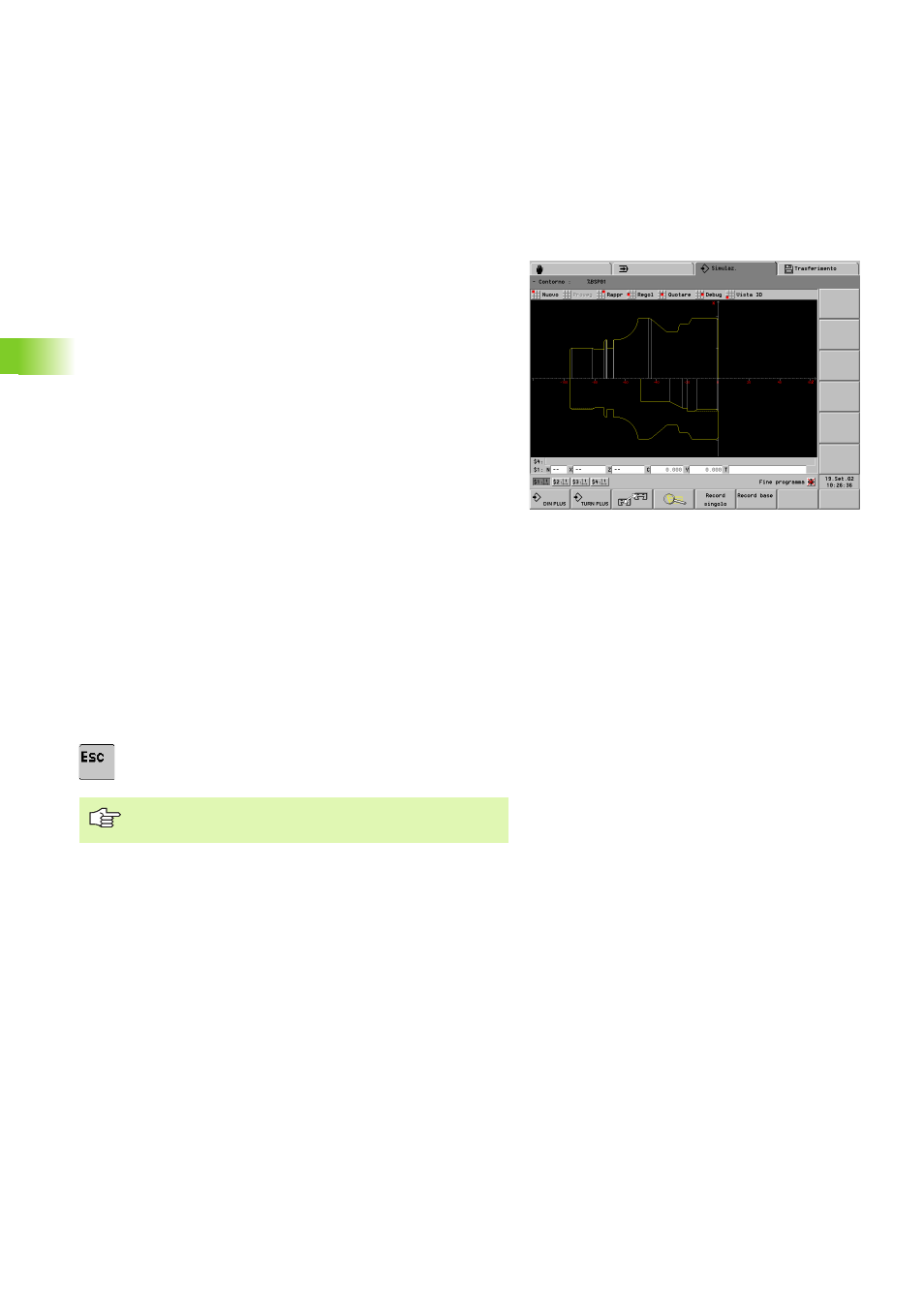

5.2 Simulazione del profilo
Funzioni della simulazione del profilo
Presupposto per la simulazione del profilo sono profili programmati
(descrizione del pezzo grezzo/finito, profili ausiliari). Se le descrizioni
del profilo non sono complete, la rappresentazione avviene "per
quanto possibile".
Nella simulazione del profilo si può
„ scegliere tra "rappresentazione della sezione o della vista".
„ controllare la programmazione del profilo mediante la costruzione
del profilo in esecuzione singola.
„ controllare i parametri di un elemento di profilo (quotatura
elemento).
„ quotare ogni punto del profilo rispetto a un punto di riferimento
(quotatura punto).
Uso della simulazione del profilo:
U Selezionare "Nuovo": la simulazione disegna il nuovo profilo
(vengono prese in considerazione le modifiche al programma).
U Selezionare "Proseg.": la simulazione rappresenta il successivo
blocco NC sorgente o base.
Rappresentazione del profilo:
U Selezionare "Rappr(esentazione)": il CNC PILOT apre la finestra di
dialogo "Rappresentazione del profilo". Impostare:
„ Sezione (rappresentazione)
„ Vista (rappresentazione)
„ Sezione & Vista (rappresentazione): in tal caso vengono
rappresentati sopra l'asse rotativo la "Vista", sotto l'asse rotativo la
"Sezione".
U Ritorno al menu principale: premere il tasto ESC
Ulteriori funzioni:
„ Opzione "Debug": se si impiegano variabili per la descrizione del
profilo, controllarle con le funzioni di debug: vedere "Simulazione con
blocco di partenza" a pagina 384
„ Opzione "Vista 3D": vedere "Vista 3D" a pagina 383
Nel modo "Esecuzione singola o Blocco base" viene
visualizzata la rappresentazione sezione.
