HEIDENHAIN CNC PILOT 4290
471
6.1
1
Manipolazione di pr
ofili

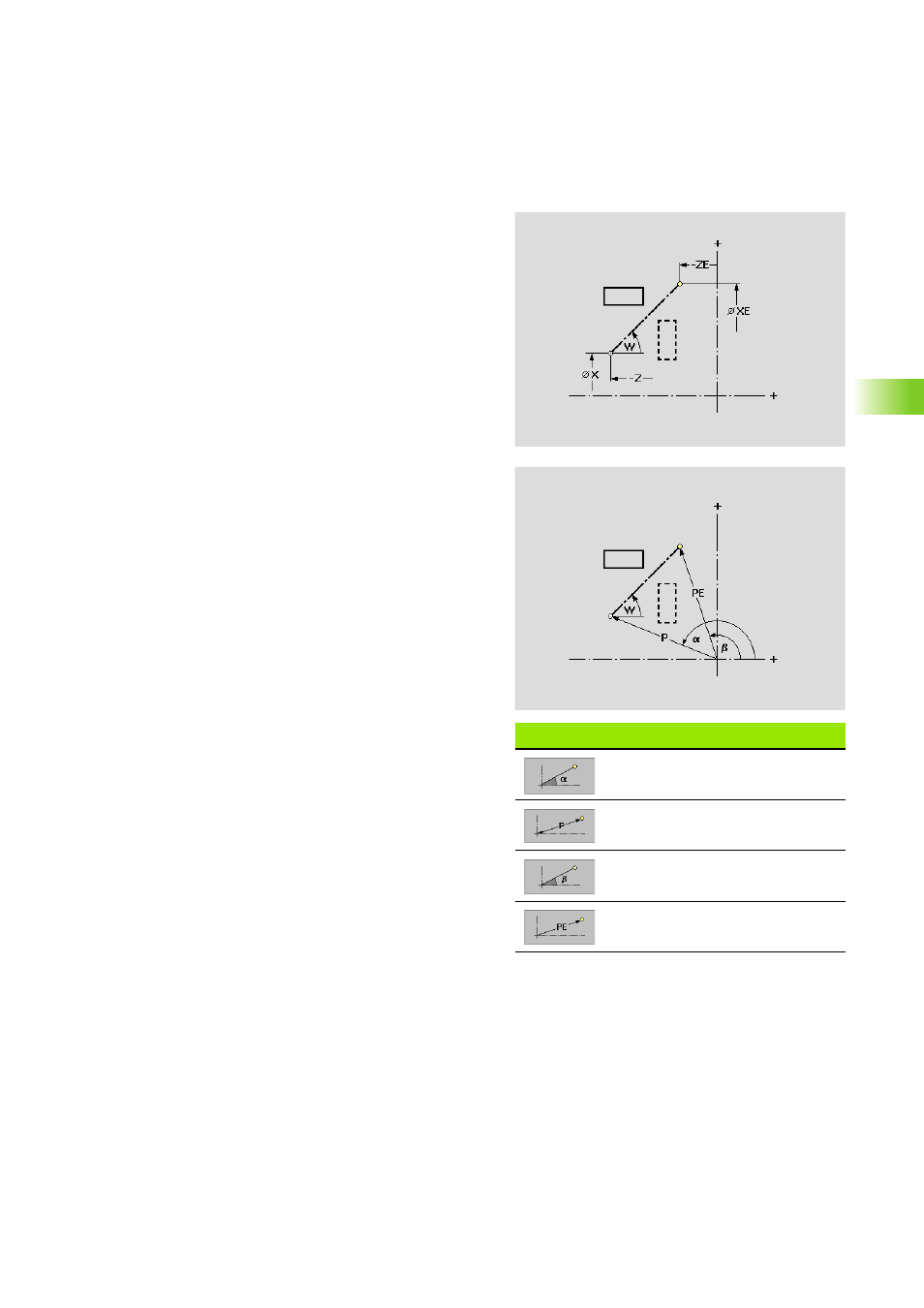

Trasformazioni – Specularità
Questa funzione ribalta il profilo. La posizione dell'asse speculare
viene definita mediante il punto di partenza e il punto finale oppure
mediante il punto di partenza e l'angolo.
Trasformazioni – Inversione
Questa funzione inverte la direzione di definizione del profilo.
Softkey per quotatura polare
Quotatura del centro di rotazione:
angolo a
Quotatura del centro di rotazione:
raggio
Quotatura del punto finale: angolo b
Quotatura del punto finale: raggio
Parametri
X
Punto di partenza in coordinate cartesiane
Z
Punto di partenza in coordinate cartesiane
XE
Punto finale in coordinate cartesiane
ZE
Punto finale in coordinate cartesiane
W
Angolo di rotazione
a
Punto di partenza in coordinate polari
P
Punto di partenza in coordinate polari
b
Punto finale in coordinate polari
PE
Punto finale in coordinate polari
Originale (solo con profili asse C):
Copiare: il profilo originale viene conservato
Cancellare: il profilo originale viene cancellato
