Sagoma circolare superficie frontale/posteriore
G402-Geo

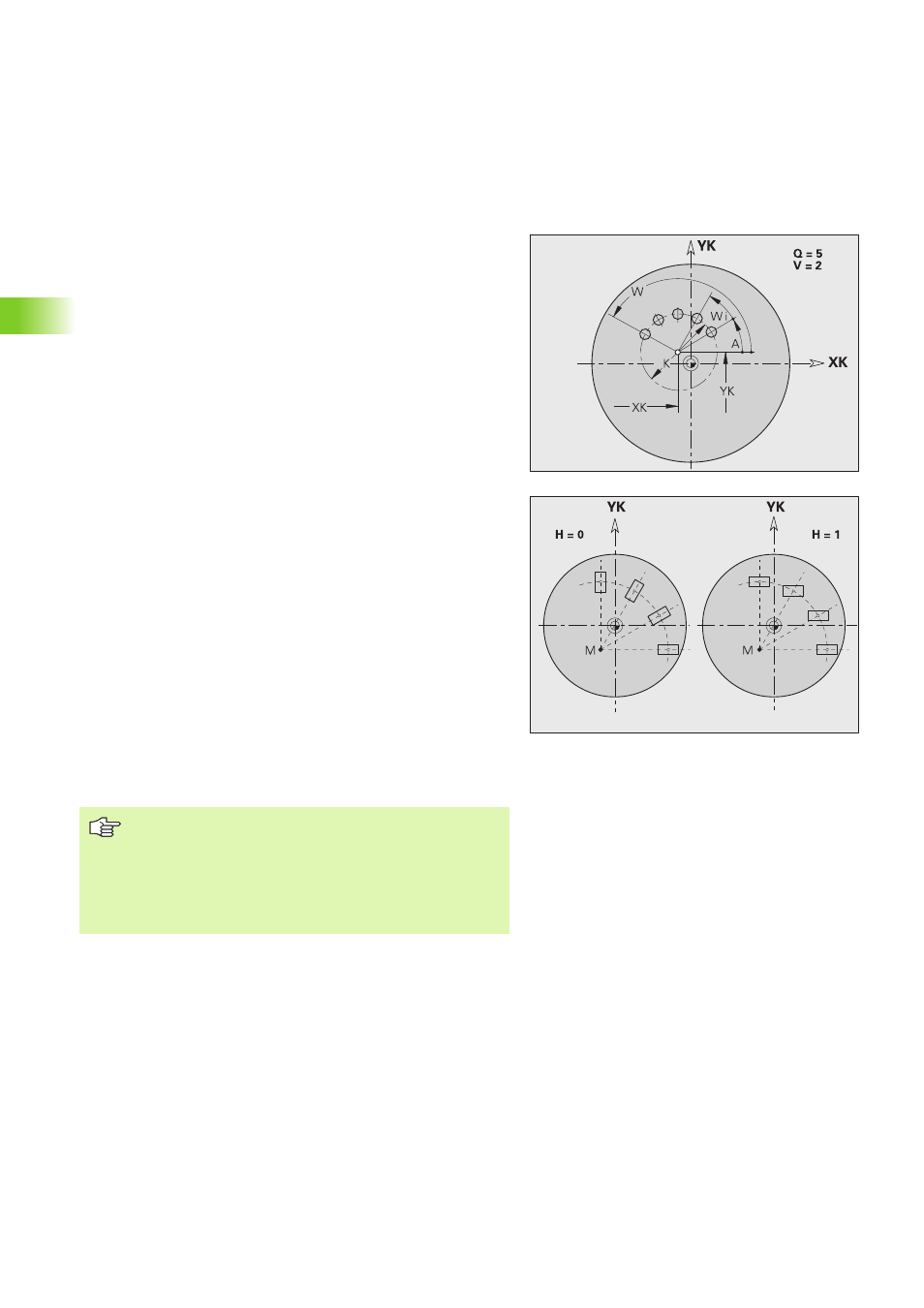

L'istruzione G402 definisce una sagoma circolare di fori o di figure sulla
superficie frontale o posteriore. G402 agisce sul foro o la figura definiti
nel blocco successivo (G300..305, G307).
Parametri
Q Numero di figure
K Diametro sagoma
A Angolo iniziale – Posizione prima figura; riferimento: asse XK;
(default: 0°)
W Angolo finale – Posizione ultima figura; riferimento: asse XK
(default: 360°)
Wi Angolo tra figure
V Direzione – Orientamento (default: 0)
„ V=0, senza W: ripartizione su cerchio completo
„ V=0, con W: ripartizione su arco di cerchio più lungo
„ V=0, con Wi: il segno di Wi determina la direzione (Wi<0: in
senso orario)
„ V=1, con W: in senso orario
„ V=1, con Wi: in senso orario (il segno di Wi è irrilevante)
„ V=2, con W: in senso antiorario
„ V=2, con Wi: in senso antiorario (il segno di Wi è irrilevante)
XK Centro in coordinate cartesiane
YK Centro in coordinate cartesiane
H Posizione delle figure (default: 0)
„ H=0: posizione normale, le figure vengono ruotate intorno al
centro del cerchio (rotazione)
„ H=1: posizione originale, la posizione delle figure rimane
immutata rispetto al sistema di coordinate (traslazione)
„ Programmare il foro/la figura nel blocco successivo
senza centro. Eccezione scanalatura circolare: vedere
"Sagoma circolare con scanalature circolari" a
pagina 169.
„ Il ciclo di fresatura (sezione MACHINING) richiama il
foro/la figura nel blocco successivo, non la definizione
della sagoma.
