HEIDENHAIN CNC PILOT 4290 415
6.6 Elementi g
e
ometr
ici

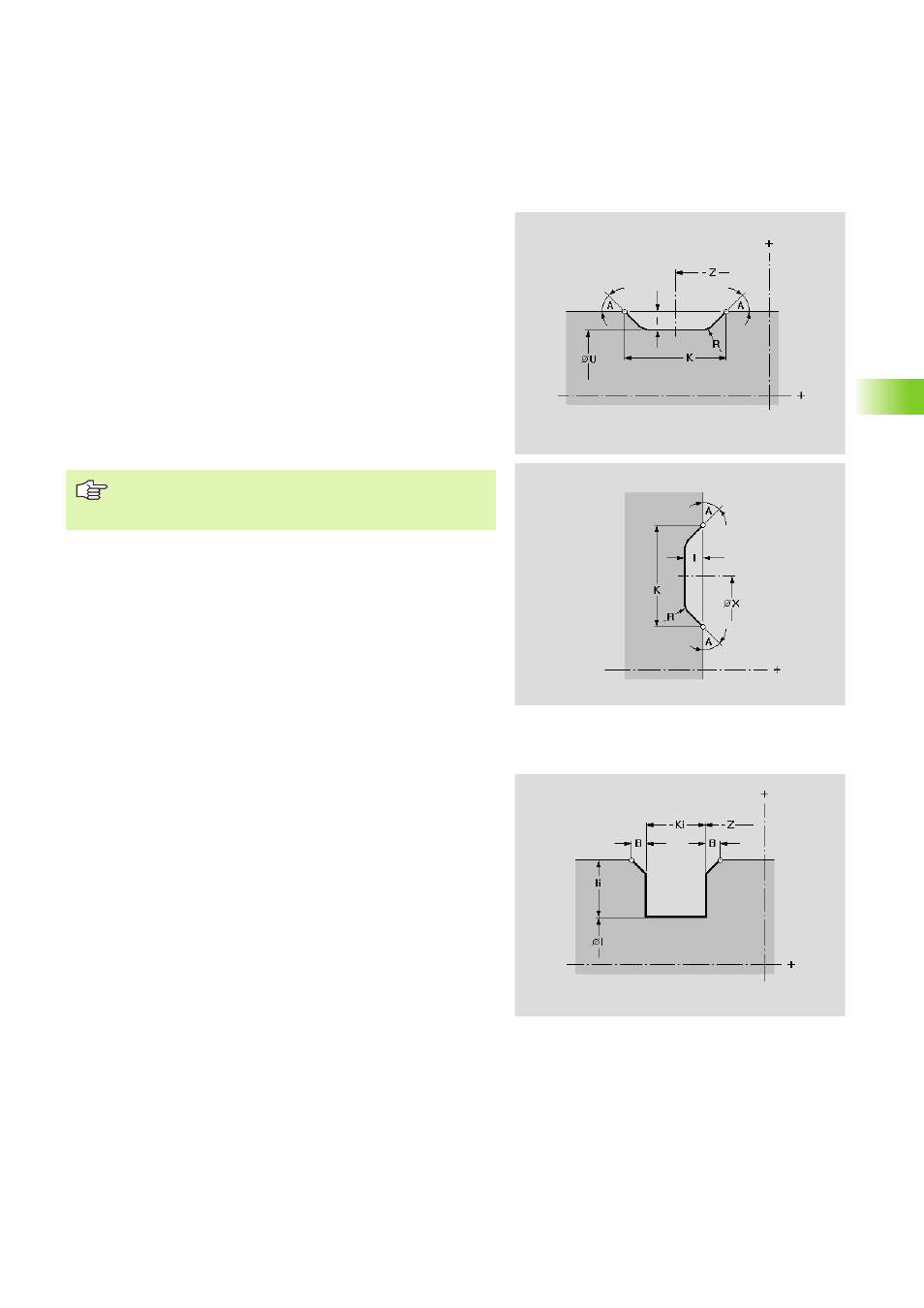

Tornitura (forma FD)
L'elemento geometrico definisce una tornitura assiale o radiale su un
elemento di riferimento lineare. La tornitura viene assegnata
all'elemento di riferimento attivato in precedenza.
Gola forma S (anello di arresto)
L'elemento geometrico definisce una gola assiale sul profilo esterno o
interno. La gola viene assegnata all'elemento di riferimento attivato in
precedenza.
Parametri
X Punto di riferimento
Z Punto di riferimento
K Larghezza gola
I Profondità gola
U Diametro fondo gola (solo con gola assiale)
A Angolo della gola (0° < A <= 90°)
R Raggio interno nei due spigoli della gola
Il CNC PILOT riferisce la profondità gola all'elemento di
riferimento. Il fondo della gola ha un andamento parallelo
all'elemento di riferimento.
Parametri
Z Punto iniziale della gola
Ki Larghezza gola (tenere presente il segno!)
I Diametro/raggio del fondo gola
Ii Profondità gola
Smusso sui due lati della gola
„ No: nessuno smusso
„ Smussi: smusso
B Larghezza dello smusso
