HEIDENHAIN CNC PILOT 4290 411
6.6 Elementi g
e
ometr
ici

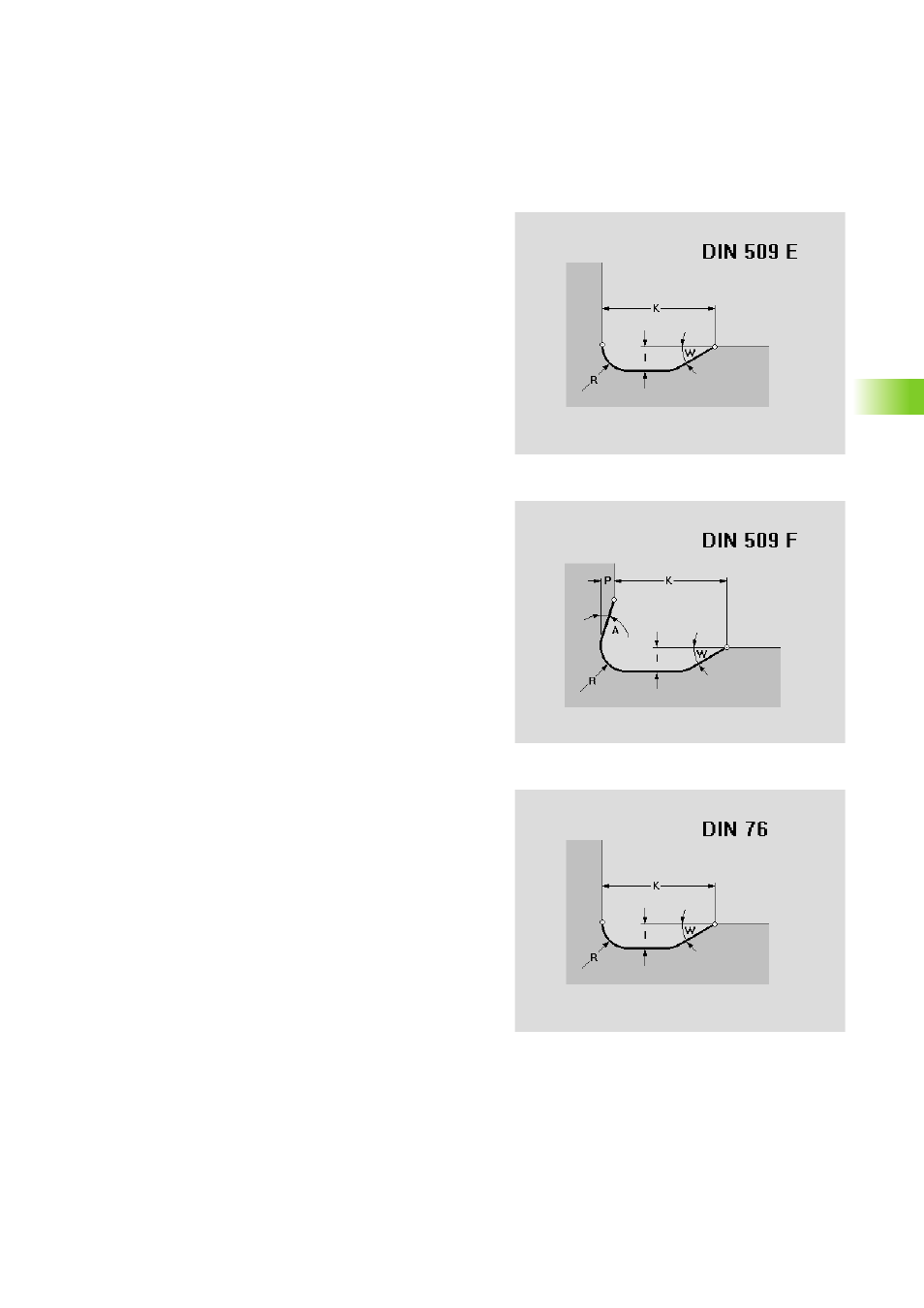

Scarico forma E
L'elemento geometrico definisce uno scarico di forma E. TURN PLUS
propone i parametri in funzione del diametro (vedere "Parametri
scarico DIN 509 E" a pagina 690).
Scarico forma F
L'elemento geometrico definisce uno scarico di forma F. TURN PLUS
propone i parametri in funzione del diametro (vedere "Parametri
scarico DIN 509 F" a pagina 690).
Scarico forma G
L'elemento geometrico definisce uno scarico di forma G. TURN PLUS
propone i parametri. I valori possono essere sovrascritti. I valori
proposti si basano sulla filettatura ISO metrica (DIN 13), che viene
determinata in base al diametro.
„ Parametri: vedere "Parametri scarico DIN 76" a pagina 688
„ Determinazione passo della filettatura: vedere "Passo del filetto" a
pagina 692
Parametri
K Lunghezza scarico
I Profondità scarico (quota radiale)
R Raggio nei due spigoli dello scarico
W Angolo di entrata (angolo di scarico)
Parametri
K Lunghezza scarico
I Profondità scarico (quota radiale)
R Raggio nei due spigoli dello scarico
W Angolo di entrata (angolo di scarico)
A Angolo di uscita (angolo trasversale)
Parametri
F Passo filetto
K Lunghezza scarico (larghezza scarico)
I Profondità scarico (quota radiale)
R Raggio nei due spigoli dello scarico (default: R=0,6*I)
W Angolo di entrata (angolo di scarico)
