o 5.4 Simulazione di movimento

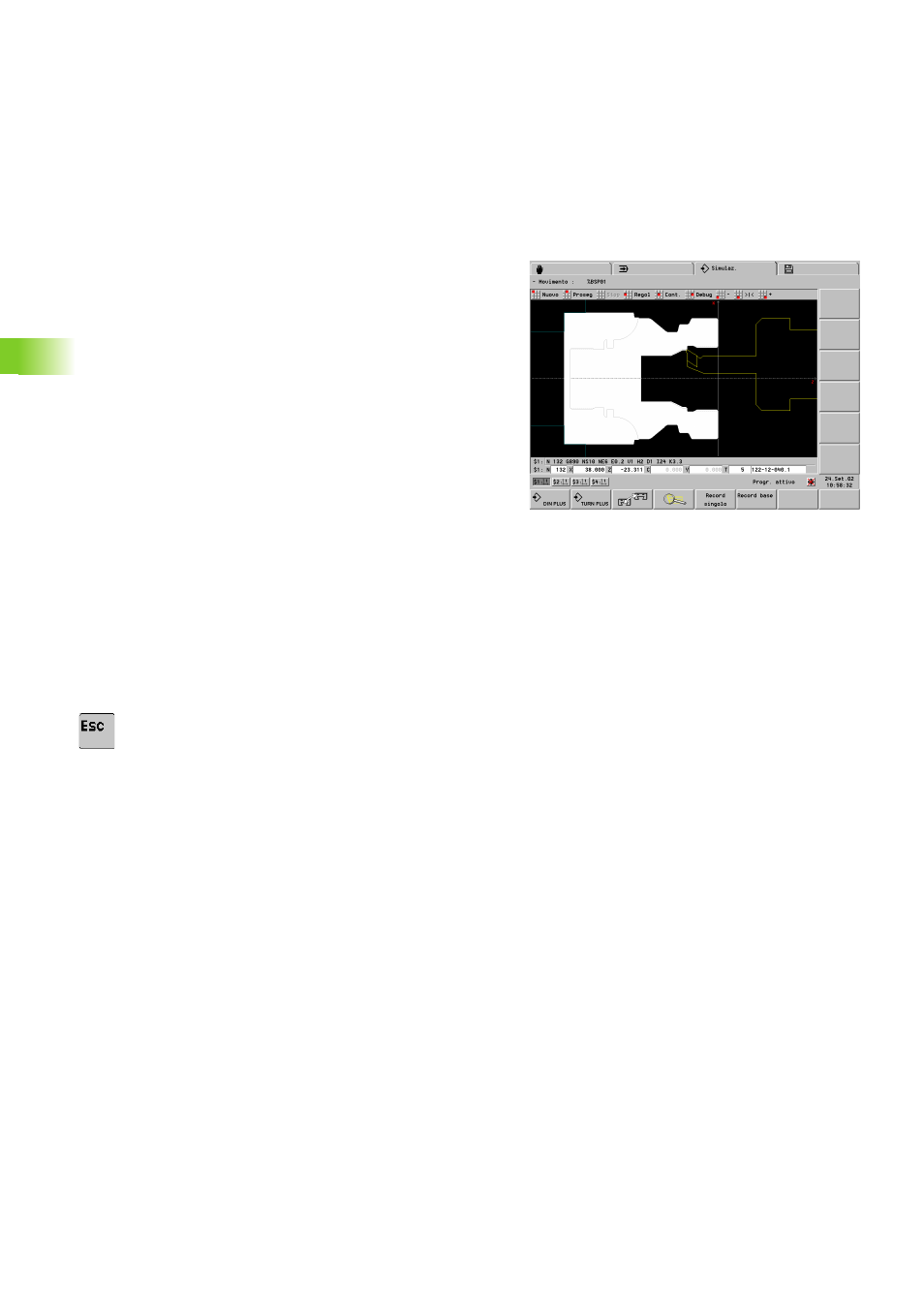

Simulazione in "tempo reale"
La simulazione di movimento rappresenta il pezzo grezzo come
"superficie piena" ed esegue la "truciolatura" durante la simulazione
(grafica a cancellazione). Gli utensili si spostano nella velocità di
avanzamento programmata ("in tempo reale").
La simulazione di movimento può essere arrestata in qualsiasi
momento, anche all'interno di un blocco NC. La visualizzazione sotto
la finestra di simulazione indica la posizione di destinazione del
percorso attuale.
Se in aggiunta alla finestra Z/X sono attive altre finestre di simulazione,
la visualizzazione delle finestre aggiuntive avviene come "grafica a
tracce".
Uso della simulazione:
U Selezionare "Nuovo": il CNC PILOT simula la lavorazione di nuovo
(vengono prese in considerazione le modifiche al programma).
U Selezionare "Proseg.": il CNC PILOT simula il successivo blocco NC
sorgente o base.
U Selezionare "Stop": la simulazione si arresta. Si possono modificare
le impostazioni o "riprodurre il profilo".
Influire sulla velocità di spostamento (con il menu):
U "–": rallenta la velocità di spostamento
U ">|<": velocità di spostamento "in tempo reale"
U "+": accelera la velocità di spostamento
Ritorno al menu principale:
U Premere il tasto ESC
Ulteriori funzioni:
„ Opzione "Imposta > Allarmi": vedere "Errori e avvisi" a pagina 372
„ Opzione "Imposta > Tempi": passa alla visualizzazione dei tempi di
lavorazione (vedere "Calcolo dei tempi, analisi del punto di sincronia"
a pagina 388)
„ Opzione "Debug": se si impiegano variabili per la descrizione del
profilo, controllarle con le funzioni di debug: vedere "Simulazione con
blocco di partenza" a pagina 384
