456
6.9 F
unzioni ausiliar

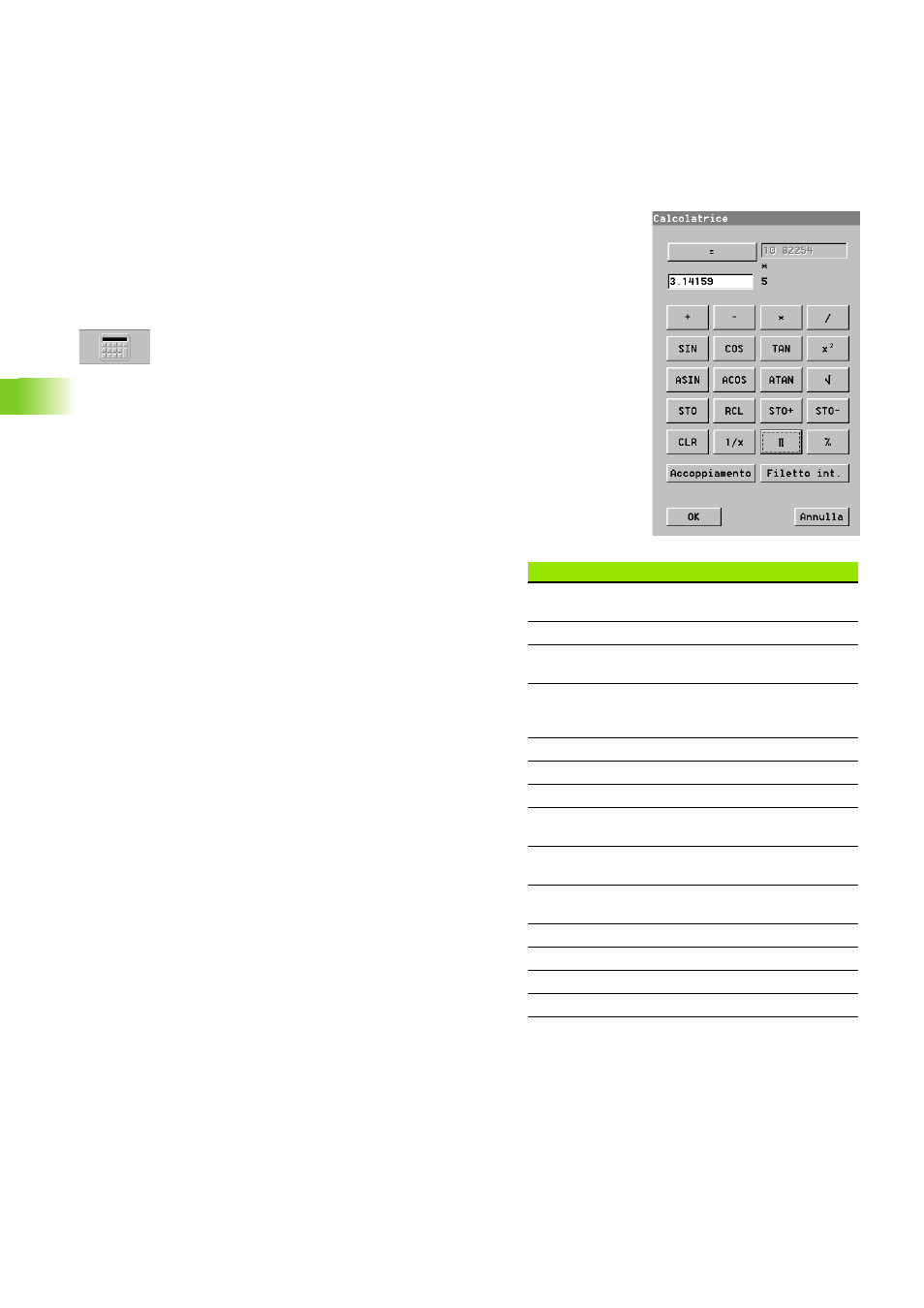

ie Calcolatrice
Per calcoli standard, calcolo delle tolleranze di accoppiamento e
calcolo del diametro di nocciolo per filettature interne si può impiegare
la calcolatrice.
Esecuzione dei calcoli:
U Posizionare il cursore sul campo di immissione della finestra di
dialogo
U Chiamare la calcolatrice. Il valore del campo di
immissione viene acquisito
U Eseguire il calcolo
U "OK" disattiva la calcolatrice con acquisizione del valore
U "Annulla" disattiva la calcolatrice senza acquisizione del valore
Avvertenze per l'uso:
„ Selezionare e attivare la funzione di calcolo/i campi di immissione
con i tasti cursore o con il mouse.
„ Le funzioni di calcolo (SIN, Quadrato, ecc.) si riferiscono al "valore
indicato".
Visualizzazioni:
„ Valore indicato (sotto "=")
„ Valore memorizzato (a destra di "=")
„ Operazione di calcolo e risultato intermedio (a destra accanto al
valore indicato)
Calcolo Accoppiamento (calcola la tolleranza media per
accoppiamenti):
U Immettere il diametro nominale
U Premere "Accoppiamento"
U Immettere i dati di accoppiamento (finestra di dialogo
"Accoppiamento")
U Premere "OK". La calcolatrice acquisisce la "Tolleranza media" come
valore indicato.
Calcolo del diametro di nocciolo nelle filettature interne (il diametro
viene calcolato in base ai dati di filettatura):
U Premere "Filettatura interna"
U Immettere i dati di filettatura (finestra di dialogo "Filettatura interna")
U Premere "OK". La calcolatrice calcola il diametro di nocciolo e lo
acquisisce come valore indicato.
Funzioni della calcolatrice
= Esecuzione del calcolo; visualizzazione
del risultato
+,-,*,/ Operazioni base
SIN, COS,
TAN Funzioni trigonometriche
ASIN,
ACOS,
ATAN Funzioni trigonometriche inverse
X² Elevazione al quadrato
÷ Radice
STO Salvataggio del valore
STO+ Somma del valore indicato al contenuto
della memoria
STO– Sottrazione del valore indicato dal
contenuto della memoria
RCL Acquisizione del contenuto della
memoria come valore indicato
CLR Cancellazione del valore visualizzato
1/X Valore reciproco
p Valore di Pi (3,14159)
n % Percentuale
