HEIDENHAIN CNC PILOT 4290 369
5.1 Il modo oper
a
tiv
o
Simulazione
Impostazione delle finestre di simulazione

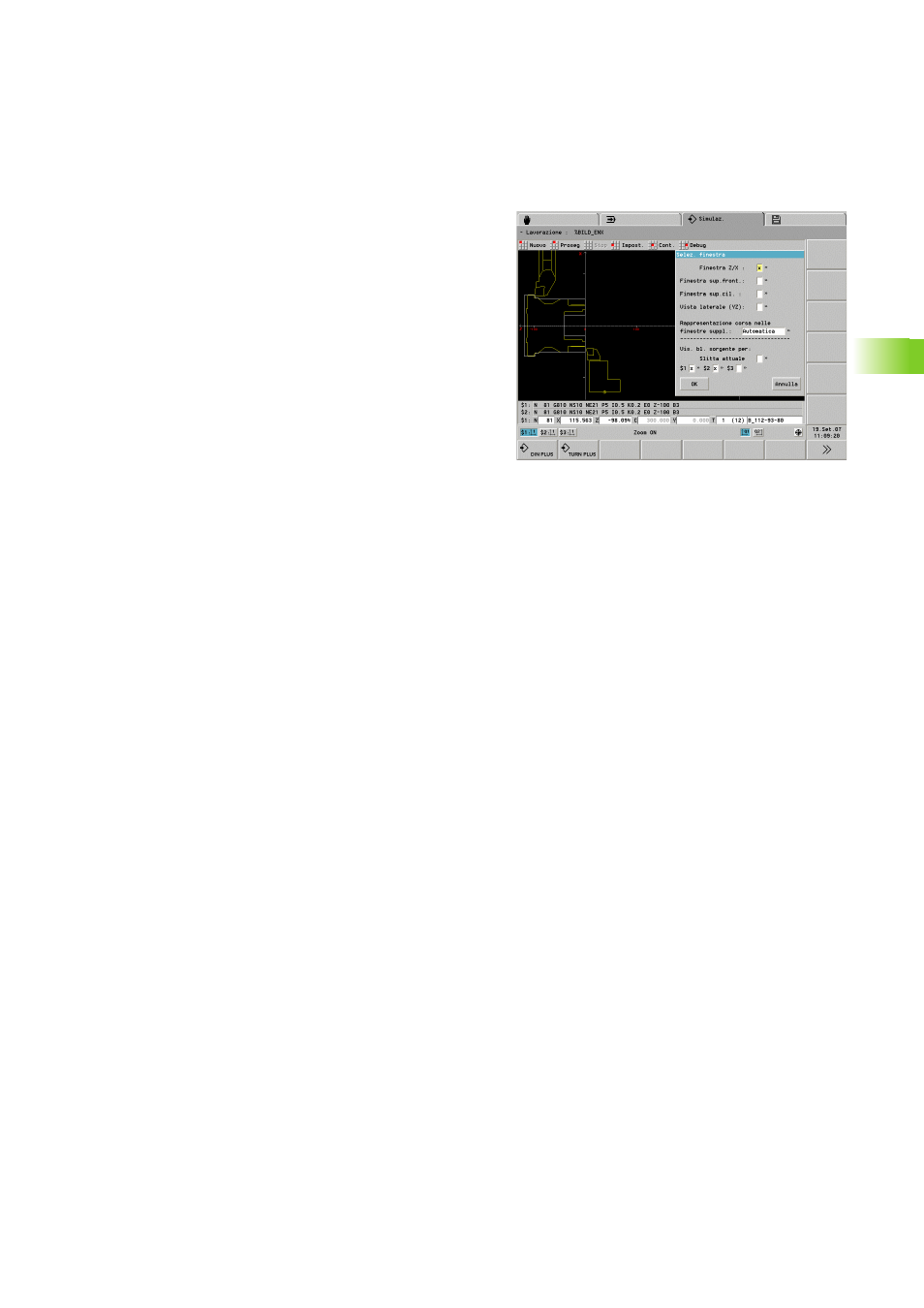

Finestra di dialogo Selezione finestra:
U Selezionare "Imposta > Finestra": il CNC PILOT apre la finestra di
dialogo per le impostazioni descritte di seguito.
Impostare:
„ la combinazione di finestre
„ Rappresentazione del percorso nelle finestre aggiuntive: le finestre
superficie frontale e cilindrica e la vista laterale sono considerate
"finestre aggiuntive". La rappresentazione dei percorsi di traslazione
in queste finestre dipende dalla seguente impostazione:
„ Automatico: la simulazione rappresenta i percorsi di traslazione
se l'asse C è stato orientato, oppure è stata eseguita una G17 o
G19. Una G18 o l'orientamento dell'asse C arresta l'emissione dei
percorsi di traslazione.
„ Sempre: la simulazione disegna ogni percorso di traslazione in
tutte le finestre di simulazione.
„ Visualizzazione blocchi sorgente: la Visualizzazione blocchi mostra
i blocchi NC programmati (blocchi NC sorgente) di una o più slitte.
Impostare:
„ Visualizzazione blocchi sorgente per la slitta corrente (selezionata)
„ Visualizzazione blocchi sorgente per le slitte marcate
