438
6.8 Pr
ofili asse C

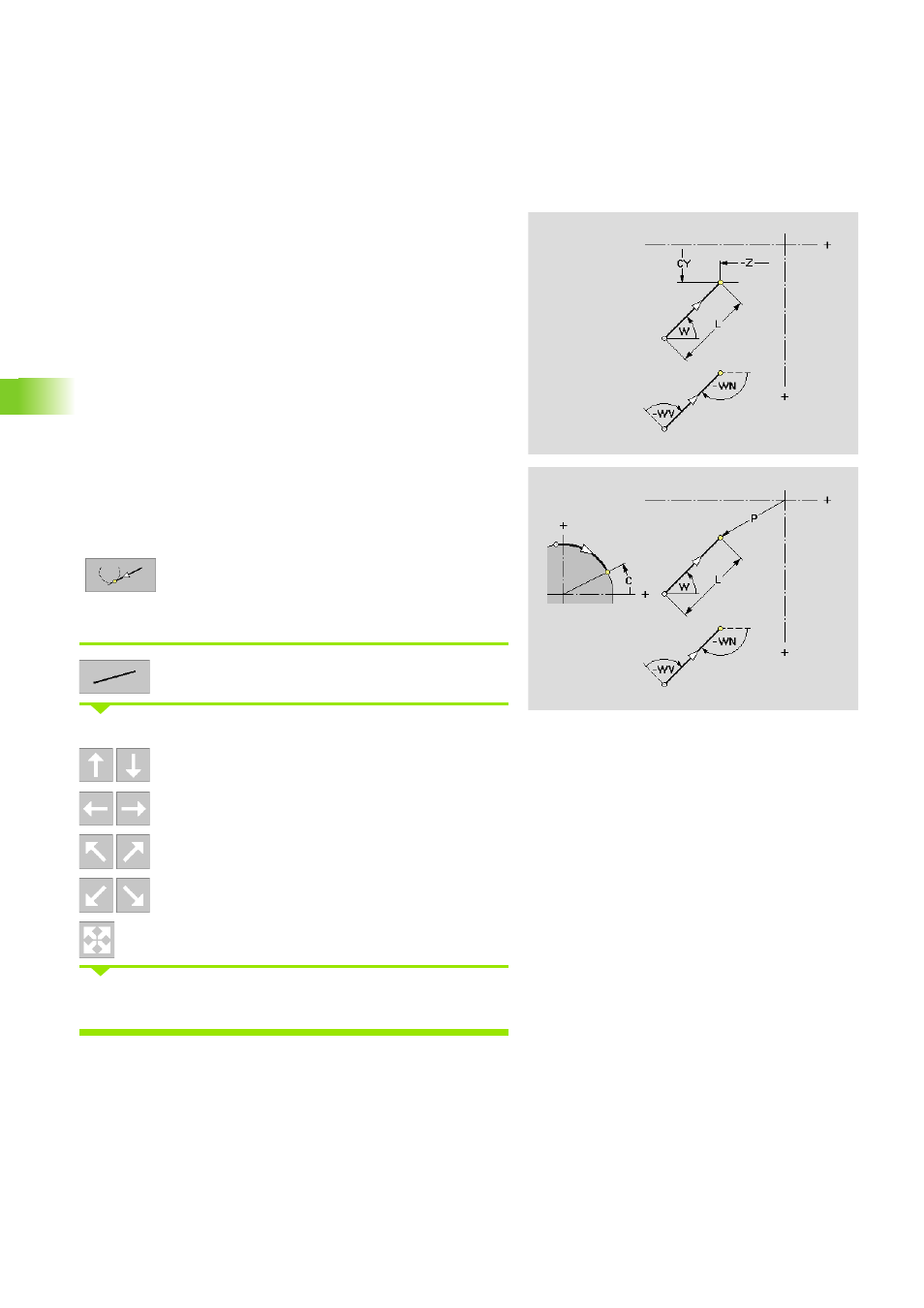

Superficie cilindrica: elemento lineare
La funzione definisce un elemento lineare su un profilo superficie
cilindrica.
Definizione di elemento lineare:
Richiamare il menu Elemento lineare
Selezionare la direzione dell'elemento lineare:
Elemento lineare verticale
Elemento lineare orizzontale
Elemento lineare inclinato
Elemento lineare inclinato
Elemento lineare in direzione qualsiasi
Quotare l'elemento lineare e definire l'arrotondamento verso
l'elemento successivo.
Parametri
Z Punto finale dell'elemento lineare
P Punto finale dell'elemento lineare – polare
CY Punto finale dell'elemento lineare – angolo come "quota
elemento lineare"
C Punto finale dell'elemento lineare – angolo
W Angolo dell'elemento lineare (riferimento: vedere la grafica di
supporto)
WV Angolo in senso antiorario rispetto all'elemento precedente.
Arco come elemento precedente: angolo rispetto alla
tangente
WN Angolo in senso antiorario rispetto all'elemento successivo.
Arco come elemento successivo: angolo rispetto alla
tangente
L Lunghezza dell'elemento
tangenziale/non tangenziale: arrotondamento verso il
successivo elemento di profilo.
