6.8 Pr
ofili asse C
Superficie frontale o posteriore: scanalatura
circolare

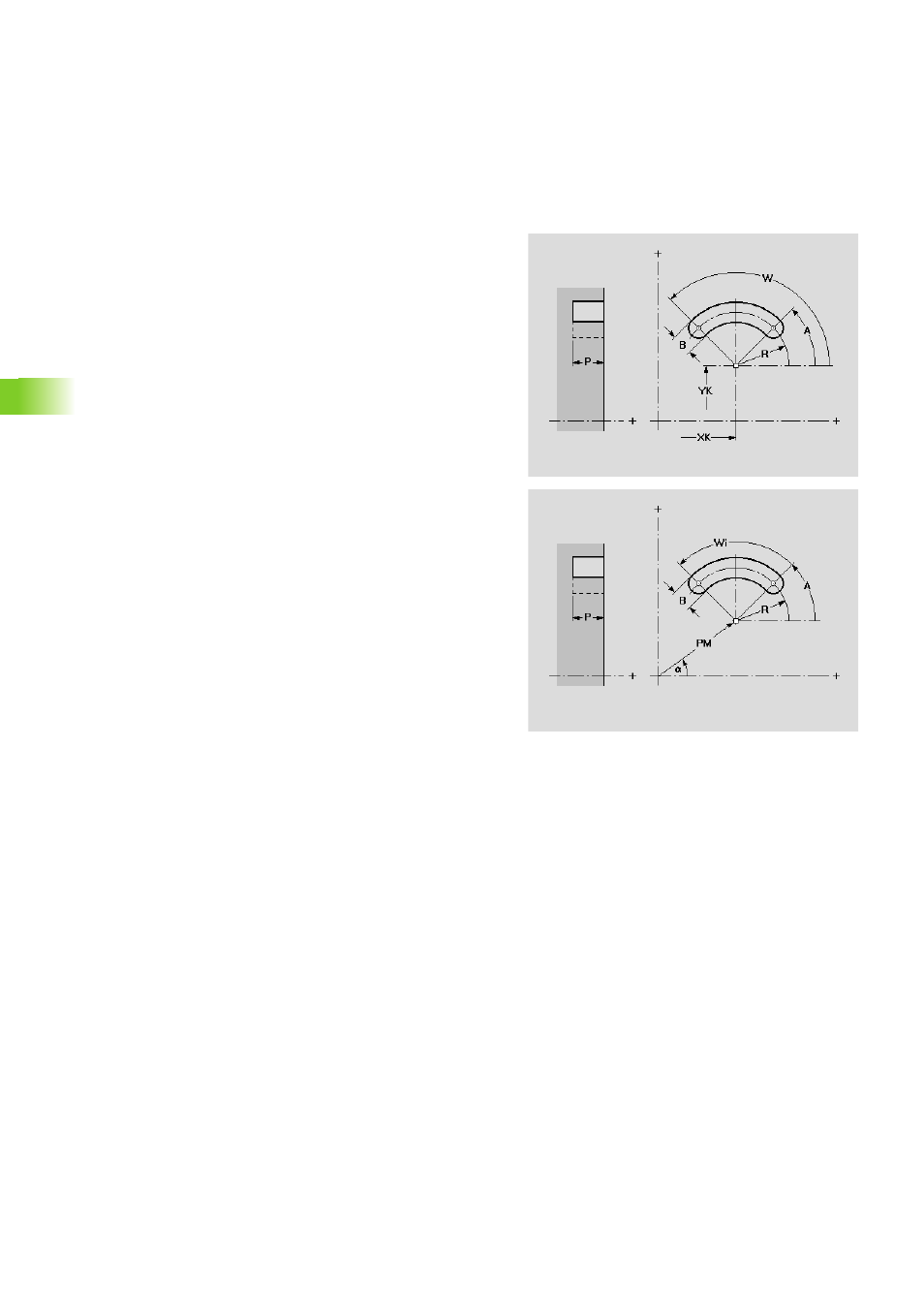

La funzione definisce una scanalatura circolare sulla superficie
frontale/posteriore.
Parametri
XK
Centro in coordinate cartesiane
YK
Centro in coordinate cartesiane
a
Centro in coordinate polari (riferimento angolo: asse XK
positivo)
PM
Centro in coordinate polari
A
Angolo di partenza (punto iniziale) della scanalatura
(riferimento: asse XK)
W
Angolo finale (punto finale) della scanalatura (riferimento:
asse XK)
R
Raggio della curva (riferimento: traiettoria del centro della
scanalatura)
B
Larghezza scanalatura
P
Profondità della figura
