470
6.1
1
Manipolazione di pr
ofili

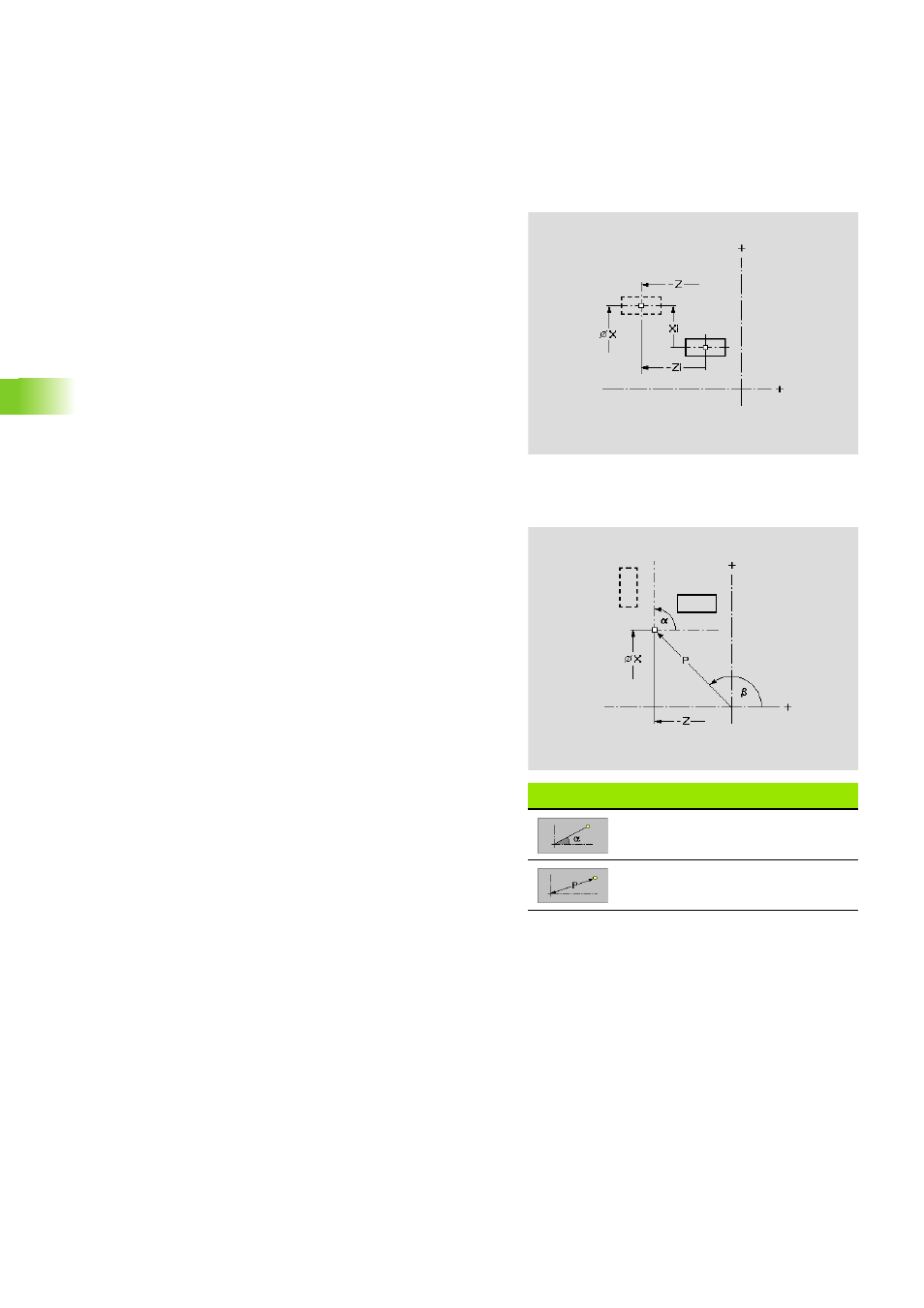

Trasformazioni – Spostamento
Questa funzione sposta il profilo in modo incrementale o sulla
posizione indicata (punto di riferimento: punto di partenza del profilo).
Trasformazioni – Rotazione
Questa funzione ruota il profilo nel centro di rotazione per l'angolo
di rotazione.
Parametri
X
Punto di arrivo
Z
Punto di arrivo
Xi
Punto di arrivo – incrementale
Zi
Punto di arrivo – incrementale
Originale (solo con profili asse C):
Copiare: il profilo originale viene conservato
Cancellare: il profilo originale viene cancellato
Softkey
Quotatura polare del centro di
rotazione: angolo a
Quotatura polare del centro di
rotazione: raggio
Parametri
X
Centro di rotazione in coordinate cartesiane
Z
Centro di rotazione in coordinate cartesiane
a
Centro di rotazione in coordinate polari
P
Centro di rotazione in coordinate polari
W
Angolo di rotazione
Originale (solo con profili asse C):
Copiare: il profilo originale viene conservato
Cancellare: il profilo originale viene cancellato
