HEIDENHAIN CNC PILOT 4290

401

6.3 Descr

izione del pezz

o

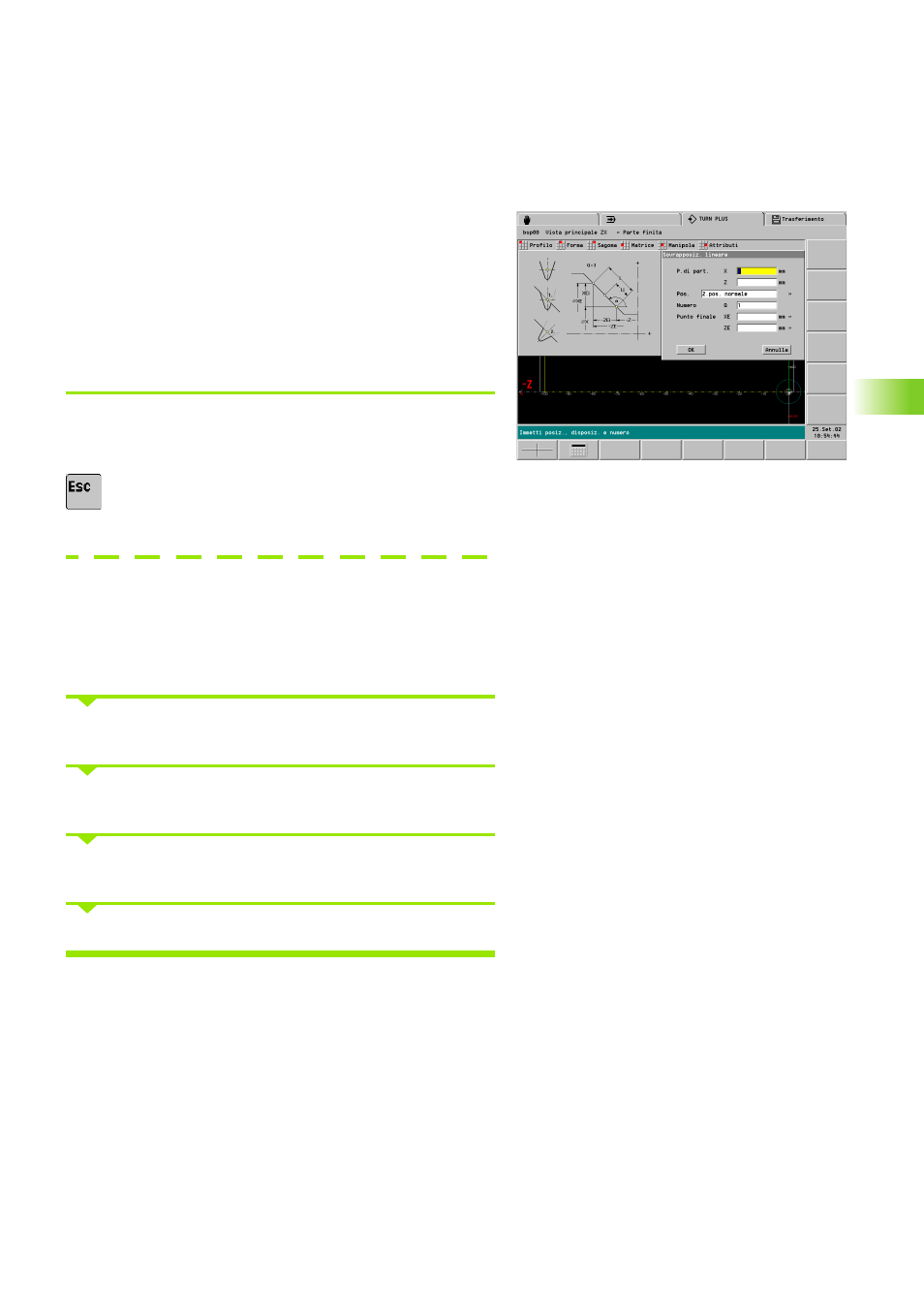

Integrazione di elementi di sovrapposizione

Si descrivono i profili sagomati come un profilo del pezzo finito e si
sovrappongono, o si impiegano i seguenti elementi di sovrapposizione
standard (vedere "Elementi di sovrapposizione" a pagina 420):

„

Arco di cerchio

„

Cuneo

„

Pontone

Questi elementi sovrappongono elementi profilo di appoggio lineari o
circolari presenti. Gli elementi di sovrapposizione integrati sono parte
costituente del profilo.

Integrazione di profilo sagomato:

Selezionare "Programma > Carica > Profilo sagomato". Selezionare e
caricare il file.

Premere il tasto ESC: ritorno al menu principale

Selezionare "Pezzo > Pezzo finito > Forma >

Sovrapposizione profilo > Profilo"

Integrazione di elemento di sovrapposizione standard:

Selezionare "Pezzo > Pezzo finito > Forma > Sovrapposizione profilo >
xx" (xx: arco di cerchio, cuneo o pontone).

TURN PLUS apre la corrispondente finestra di dialogo.

Descrivere l'elemento di sovrapposizione.

Attivare l'elemento profilo di appoggio. TURN PLUS apre la finestra di
dialogo "Sovrapposizione lineare/circolare".

Definire la sovrapposizione, in caso di più soluzioni scegliere la
soluzione.

TURN PLUS visualizza la sovrapposizione, che può essere accettata
(OK) o respinta (Annulla).

TURN PLUS integra i profili di sovrapposizione nel profilo esistente.
