4.16 Spostamenti or
igine

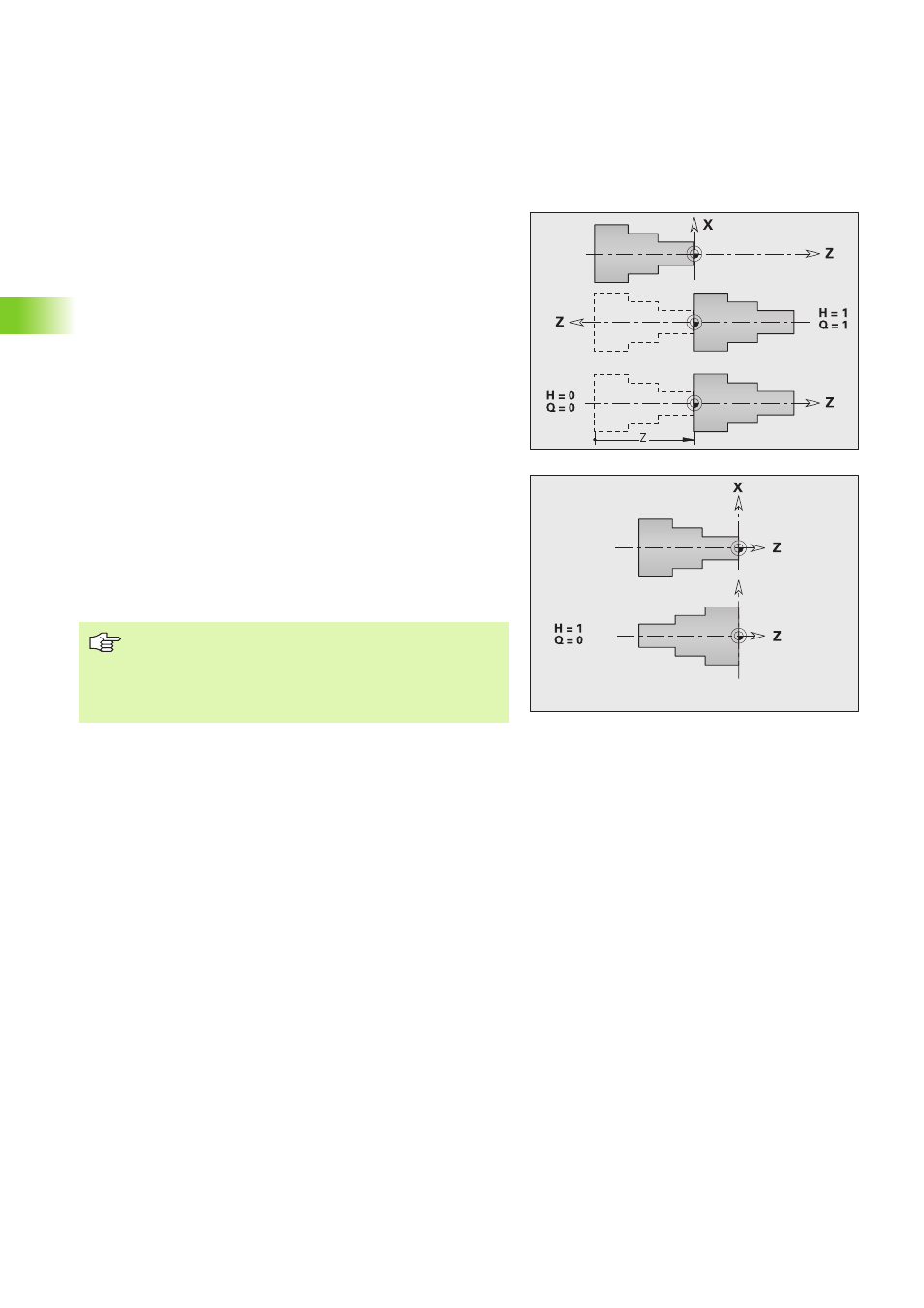

Ribaltamento profilo G121
G121 ribalta e/o sposta il profilo pezzo grezzo o finito. Il ribaltamento
avviene sull'asse X, lo spostamento in direzione Z. L'origine pezzo non
viene influenzata.
Con l'impiego dell'istruzione G121 si può utilizzare la descrizione pezzo
grezzo e finito per la lavorazione superficie frontale e posteriore.
Parametri
H Tipo di conversione (default: 0)
„ H=0: spostamento del profilo, senza ribaltarlo
„ H=1: spostamento, ribaltamento del profilo e inversione
direzione della descrizione profilo
Q Ribaltamento asse Z del sistema di coordinate (default: 0)
„ Q=0: senza ribaltamento
„ Q=1: lavorazione speculare
Z Spostamento. Spostamento sistema di coordinate in direzione
Z (default: 0)
D Ribaltamento XC/XCR (ribaltamento/spostamento profili
frontali/posteriori) – (default: 0)
„ D=0: senza ribaltamento/spostamento
„ D=1: ribaltamento/spostamento
„ I profili della superficie cilindrica vengono ribaltati/
spostati come profili di tornitura.
„ I profili ausiliari non vengono ribaltati.
„ Tenere presente che: Q=1 ribalta il sistema di
coordinate e il profilo; H=1 ribalta solo il profilo.
