HEIDENHAIN CNC PILOT 4290
445
6.8 Pr
ofili asse C

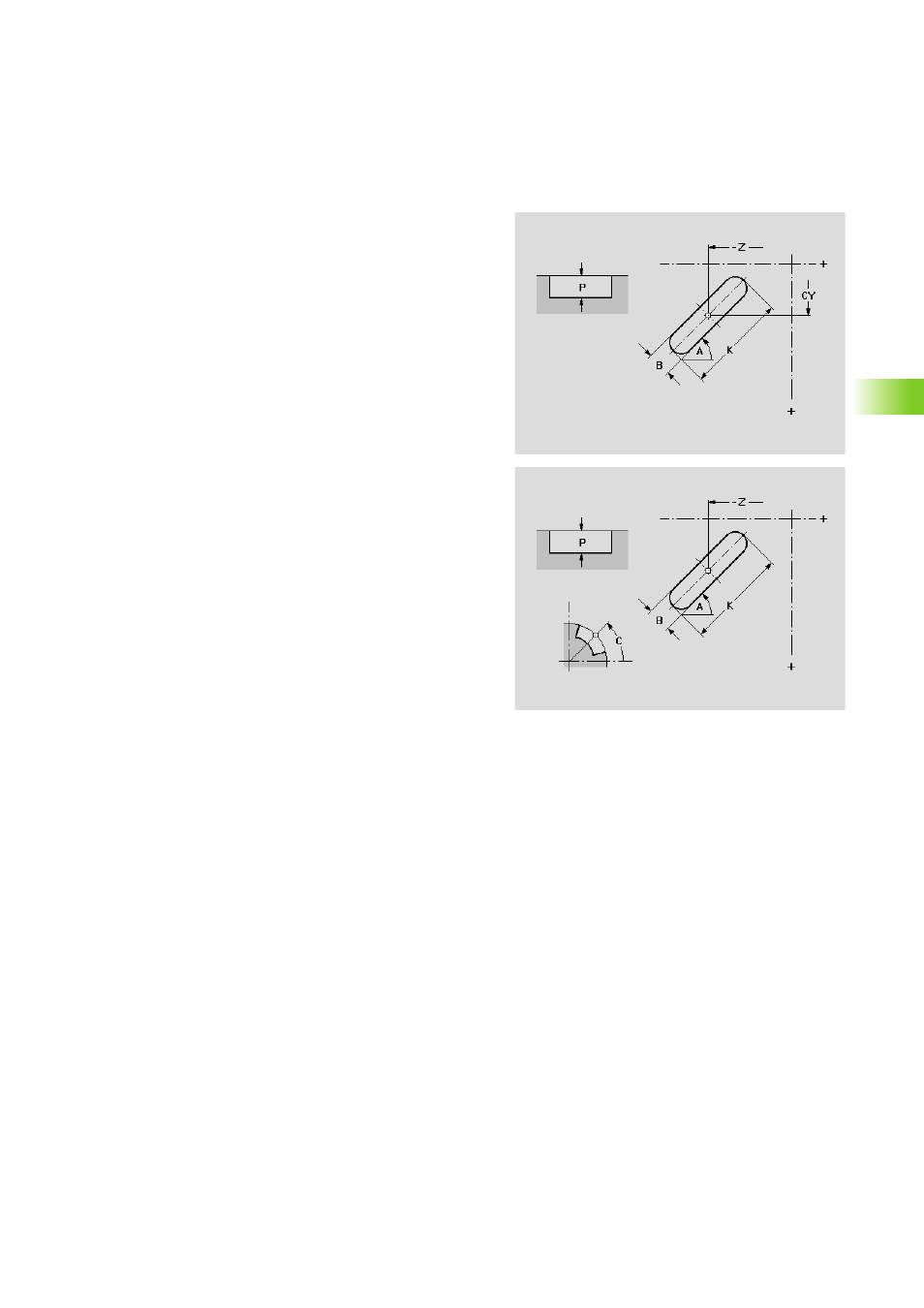

Superficie cilindrica: scanalatura lineare
La funzione definisce una scanalatura lineare sulla superficie cilindrica.
Parametri
Z
Centro della figura
CY
Centro della figura – angolo come "quota elemento lineare"
C
Centro della figura – angolo
A
Angolo asse longitudinale della scanalatura (riferimento: asse Z)
K
Lunghezza scanalatura
B
Larghezza scanalatura
P
Profondità della figura
