6.8 Pr
ofili asse C
Superficie cilindrica: rettangolo

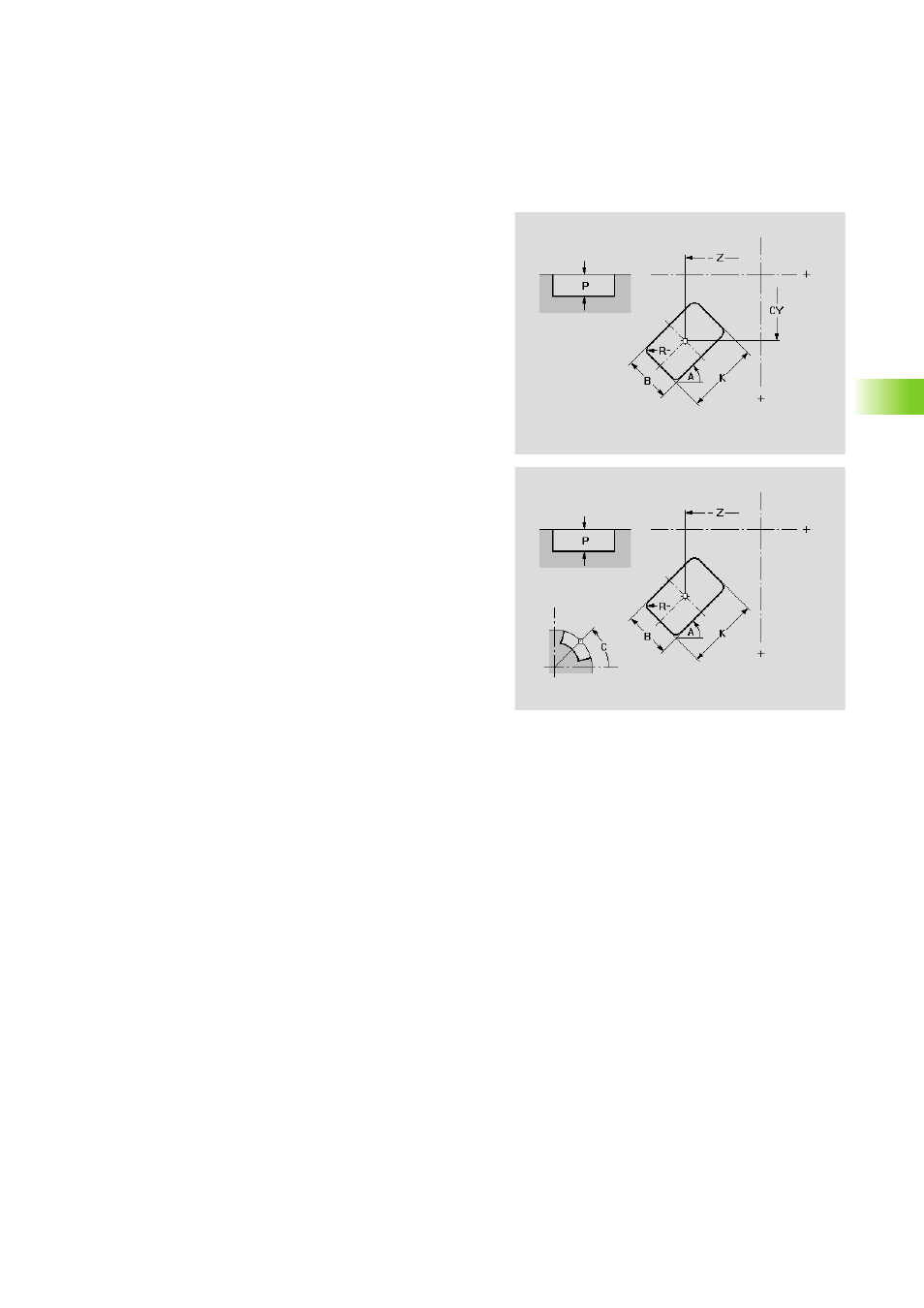

La funzione definisce un rettangolo sulla superficie cilindrica.
Parametri
Z
Centro della figura
CY
Centro della figura – angolo come "quota elemento lineare"
C
Centro della figura – angolo
A
Angolo asse longitudinale del rettangolo (riferimento: asse Z)
K
Lunghezza del rettangolo
B
Larghezza del rettangolo
R
Smusso/Arrotondamento
larghezza smusso
raggio di arrotondamento
P
Profondità della figura
