Disposizione dei campi di visualizzazione stato macchina
Casella 1
Casella 5
Casella 9
Casella 13
Casella 2
Casella 6
Casella 10
Casella 14
Casella 3
Casella 7
Casella 11
Casella 15
Casella 4
Casella 8
Casella 12
Casella 16

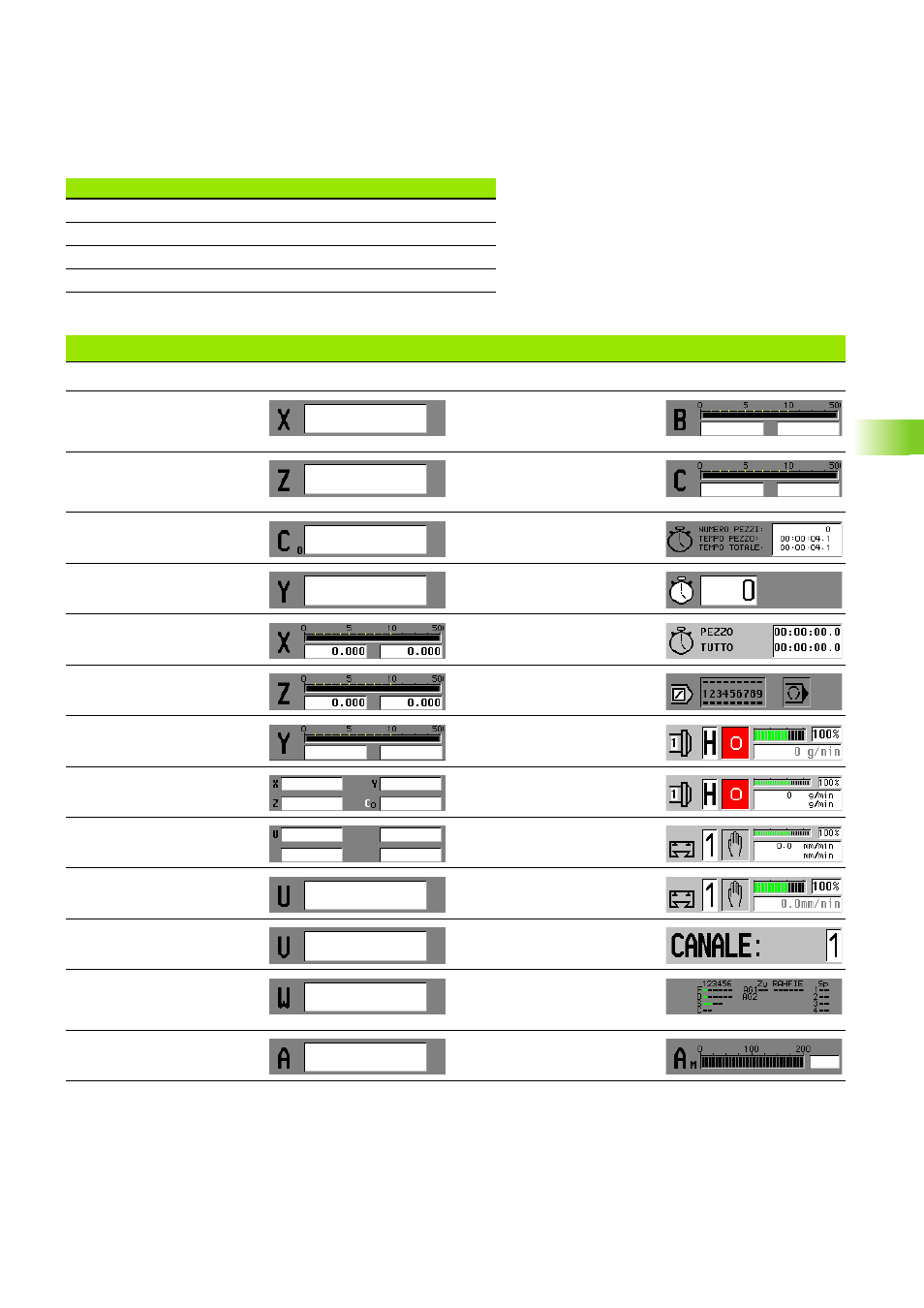

Codici per le "immagini"
Codici per le "immagini"
0
Codice speciale nessuna visualizzazione
1
Indicazione di valore
reale X
34
Indicazione percorso
residuo e reale b (asse
ausiliario)
2
Indicazione di valore
reale Z
35
Indicazione percorso
residuo e reale c (asse
ausiliario)
3
Indicazione di valore
reale C
41
Informazioni su numero di
pezzi e tempo pezzo
4
Indicazione di valore
reale Y
42
Informazioni su numero di
pezzi
5
Indicazione percorso
reale e residuo X
43
Informazioni su tempo
pezzo
6
Indicazione percorso
reale e residuo Z
45
M01 e livelli mascheratura
8
Indicazione percorso
reale e residuo Y
60
Informazioni su mandrino e
numero di giri
10
Tutti gli assi principali
61
Valore reale/nominale
numero di giri
11
Tutti gli assi ausiliari
69
Valore reale/nominale
avanzamento
12
Indicazione di valore
reale U (asse ausiliario)
70
Informazioni su slitta e
avanzamento
13
Indicazione di valore
reale V (asse ausiliario)
71
Visualizzazione canali
14
Indicazione di valore
reale W (asse
ausiliario)
81
Riepilogo consensi
15
Indicazione di valore
reale a (asse ausiliario)
88
Indicazione di carico asse a
(asse ausiliario)
