Filettatura (in generale) G37–Geo
L'istruzione G37 definisce i tipi di filettature elencati. Sono possibili
filettature a più principi e filettature concatenate. Si concatenano le
filettature con la programmazione di più blocchi G01/G37 in
successione.
Parametri
Q Tipo di filetto (default: 1)
„ Q=1: filettatura fine metrica ISO (DIN 13 Parte 2, Serie 1)
„ Q=2: filettatura metrica ISO (DIN 13 Parte 1, Serie 1)
„ Q=3: filettatura conica metrica ISO (DIN 158)
„ Q=4: filettatura fine conica metrica ISO (DIN 158)
„ Q=5: filettatura trapezoidale metrica ISO (DIN 103 Parte 2,
Serie 1)
„ Q=6: filettatura trapezoidale metrica piatta (DIN 380 parte 2,
riga 1)
„ Q=7: filettatura a sega metrica (DIN 513 Parte 2, Serie 1)
„ Q=8: filettatura tonda cilindrica (DIN 405 Parte 1, Serie 1)
„ Q=9: filettatura Whitworth cilindrica (DIN 11)
„ Q=10: filettatura Whitworth conica (DIN 2999)
„ Q=11: filettatura tubolare Whitworth (DIN 259)
„ Q=12: filettatura non normalizzata
„ Q=13: filettatura grossolana US UNC
„ Q=14: filettatura fine US UNF
„ Q=15: filettatura extrafine US UNEF
„ Q=16: filettatura tubolare conica US NPT
„ Q=17: filettatura tubolare Dryseal conica US NPTF
„ Q=18: filettatura tubolare cilindrica US NPSC con lubrificante
„ Q=19: filettatura tubolare cilindrica US NPFS senza
lubrificante

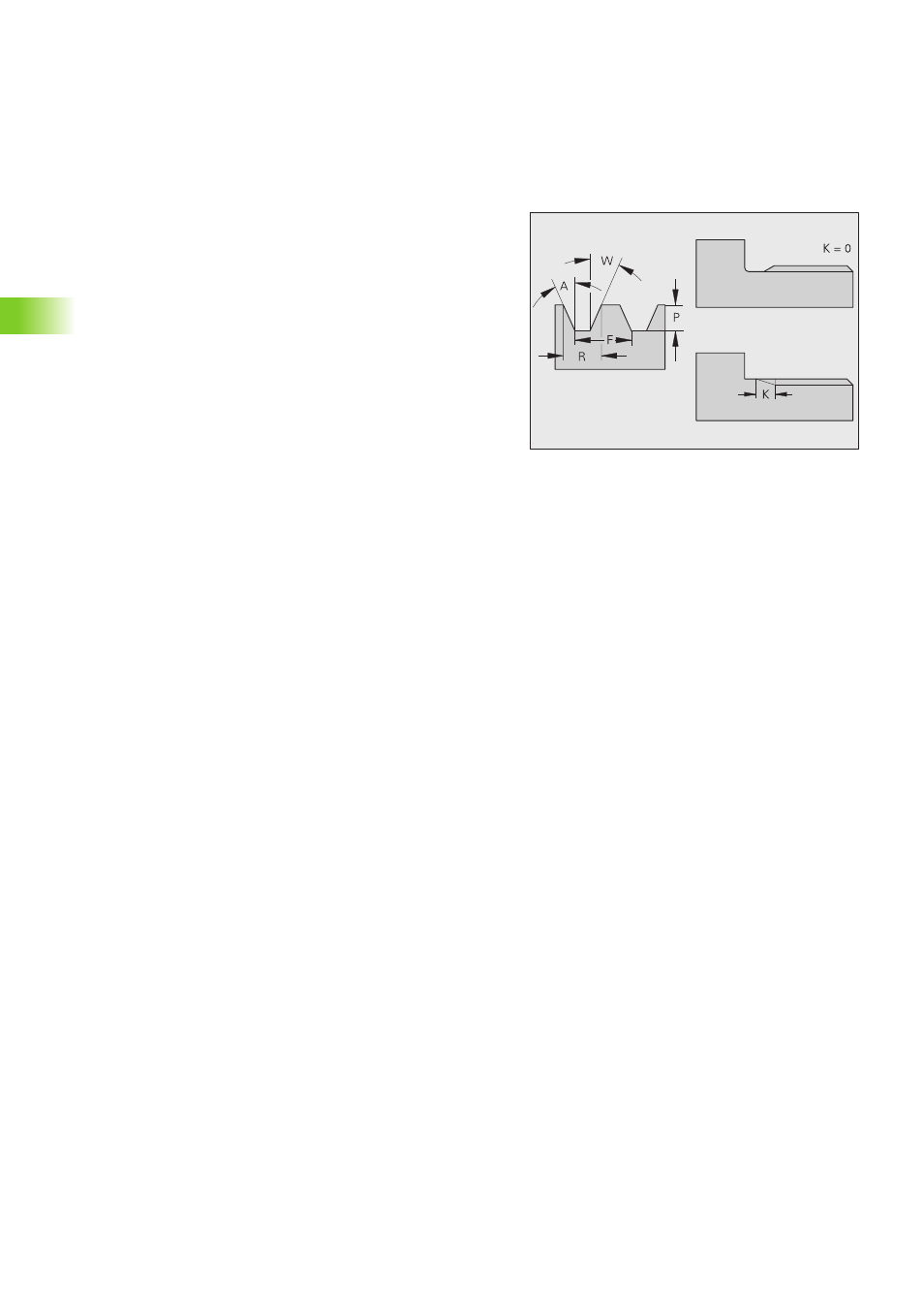

F Passo filetto
„ con Q=1, 3..7, 12 necessario
„ per altri tipi di filettatura F viene determinato in base al
diametro, se non è programmato
P Profondità di filettatura – indicare solo con Q=12
K Lunghezza di uscita per filettature senza scarico di filettatura
(default: 0)
D Punto di riferimento (default: 0)
„ D=0: uscita filetto alla fine dell'elemento di riferimento
„ D=1: uscita filetto all'inizio dell'elemento di riferimento
