HEIDENHAIN CNC PILOT 4290 439
6.8 Pr
ofili asse C

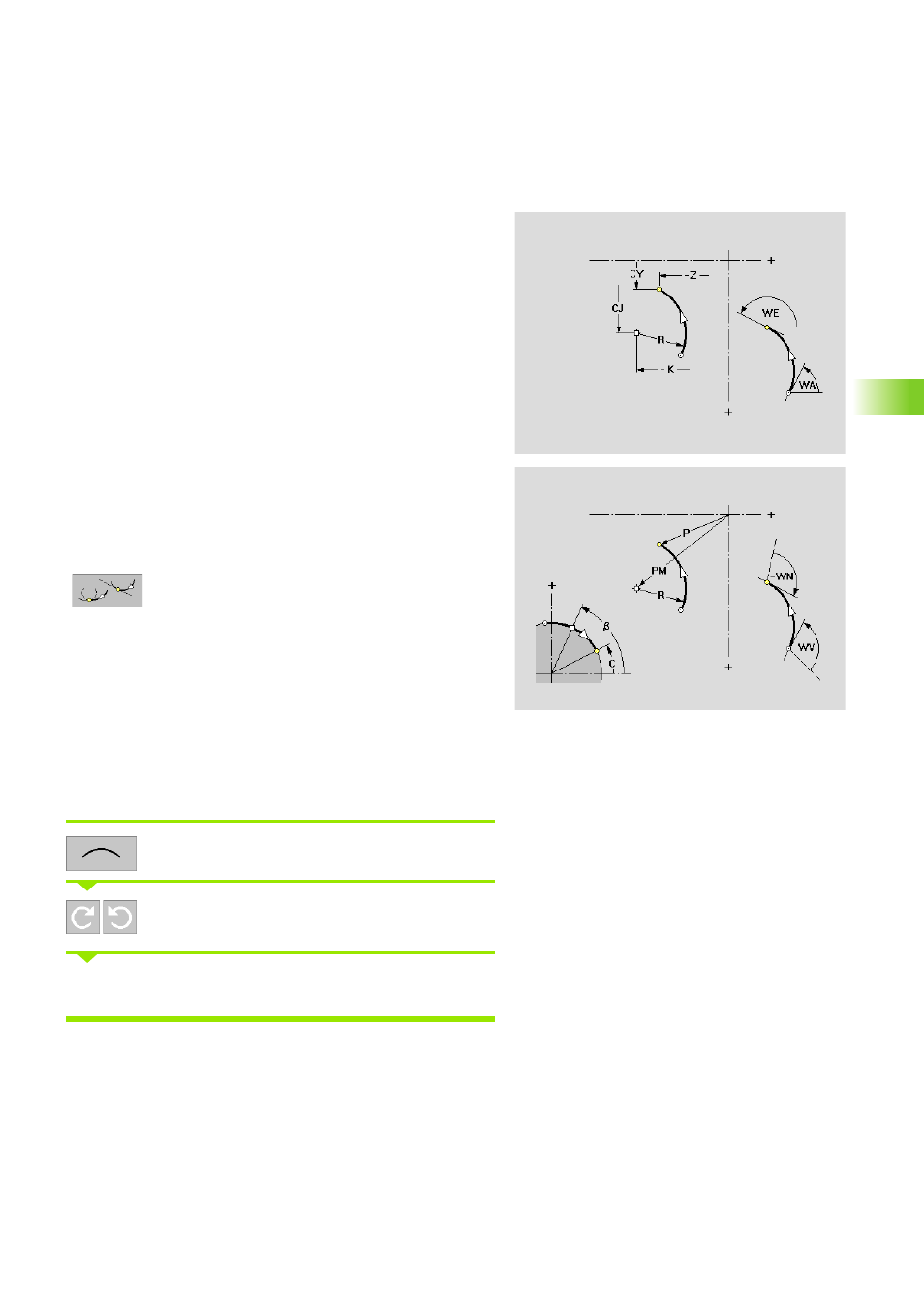

Superficie cilindrica: elemento circolare
La funzione definisce un elemento circolare su un profilo superficie
cilindrica.
Richiamare il menu Arco
Selezionare il senso di rotazione dell'arco
Quotare l'arco e definire l'arrotondamento verso l'elemento
successivo.
Parametri
Punto finale dell'arco
Z Punto finale
P Punto finale – polare
CY Punto finale – angolo come "quota elemento lineare"
C Punto finale dell'elemento lineare – angolo
Centro dell'arco
K Centro
CJ Centro (angolo come "quota elemento lineare")
b Centro in coordinate polari (riferimento angolo: asse XK
positivo)
PM Centro – polare
Ulteriori parametri
R Raggio dell'arco
tangenziale/non tangenziale: arrotondamento verso il
successivo elemento di profilo.
WA Angolo tra l'asse Z positivo e la tangente nel punto di
partenza dell'arco
WE Angolo tra l'asse Z positivo e la tangente nel punto finale
dell'arco
WV Angolo in senso antiorario tra l'elemento precedente e la
tangente nel punto di partenza dell'arco. Arco come
elemento precedente: angolo rispetto alla tangente
WN Angolo in senso antiorario tra la tangente nel punto finale
dell'arco e l'elemento successivo. Arco come elemento
successivo: angolo rispetto alla tangente
