4.4 Identificativi di sezione di pr
ogr
amma
„ Descrizione utensile "semplice":
„ Gli utensili sono adatti solo per semplici spostamenti e cicli di
tornitura (G0...G3, G12, G13; G81...G88).
„ Non avviene alcuna riproduzione profilo.
„ Viene effettuata la compensazione del raggio del tagliente.
„ Gli utensili semplici non vengono inclusi nella banca dati.
Esempio di "Tabella torretta"

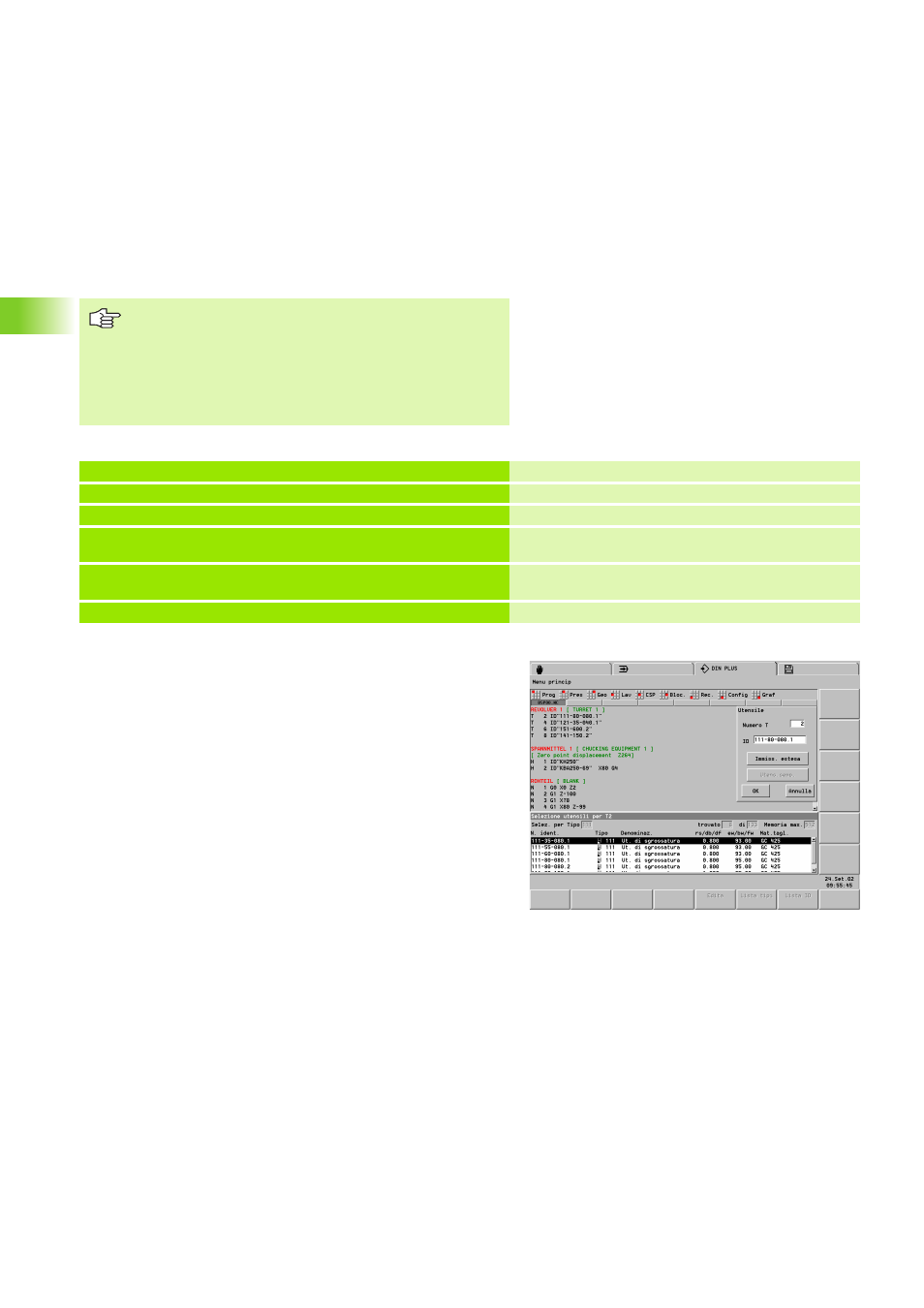

Editing configurazione torretta
Nella sezione TURRET per ogni posto torretta occupato viene
„ inserito il numero ID utensile, se l'utensile è descritto nella banca
dati.
„ inserita direttamente la descrizione utensile, se si tratta di "utensili
temporanei."
„ Se non si programma TURRET, vengono utilizzati gli
utensili inseriti nella "lista utensili".
„ I nomi "_SIM..." e "_AUTO..." sono riservati per "utensili
temporanei" (utensili semplici e utensili senza numero
identificativo). La descrizione utensile vale solo finché il
programma NC è attivato nella simulazione o nel
funzionamento automatico.
TURRET 1 [ TORRETTA 1 ]
T1 ID"342-300.1" Utensile dalla banca dati
T2 WT1 X50 Z50 R0.2 B6 Descrizione utensile semplice
T3 WT122 X15 Z150 H0 V4 R0.4 A93 C55 I9 K70 Descrizione utensile estesa, senza inserimento nella
banca dati
T4 ID"ERW.1" WT112 X20 Z150 H2 V4 R0.8 A95 C80 B9 K70 Descrizione utensile estesa, con inserimento nella
banca dati
. . .
Finestra di dialogo parametri "Utensile"
Numero T
Posizione sul portautensili
ID Numero identificativo (riferimento alla banca
dati)
Pulsante
"Immissione
estesa" Passaggio a "Descrizione utensile estesa"
Pulsante "Utensile
semplice" Passaggio a "Descrizione utensile semplice"
