Incisione superficie cilindrica G801
G801 incide stringhe di caratteri in disposizione lineare o polare sulla
superficie cilindrica. Il testo da incidere viene immesso come stringa
di caratteri nel campo "ID".
Le dieresi e i caratteri speciali che non possono essere immessi
nell'editor DIN vengono definiti carattere per carattere in "NS". Se in
"ID" è definito un testo e in "NS" un carattere, viene inciso prima il testo
e poi il carattere.
G801 incide dalla posizione di partenza oppure dalla posizione corrente
se non è indicata una posizione di partenza.
Esempio: se si incide una stringa di caratteri con più chiamate,
impostare la posizione di partenza alla prima chiamata. Programmare
le chiamate successive senza posizione di partenza.
Tabella dei caratteri: vedere "Tabella dei caratteri incisione" a
pagina 280

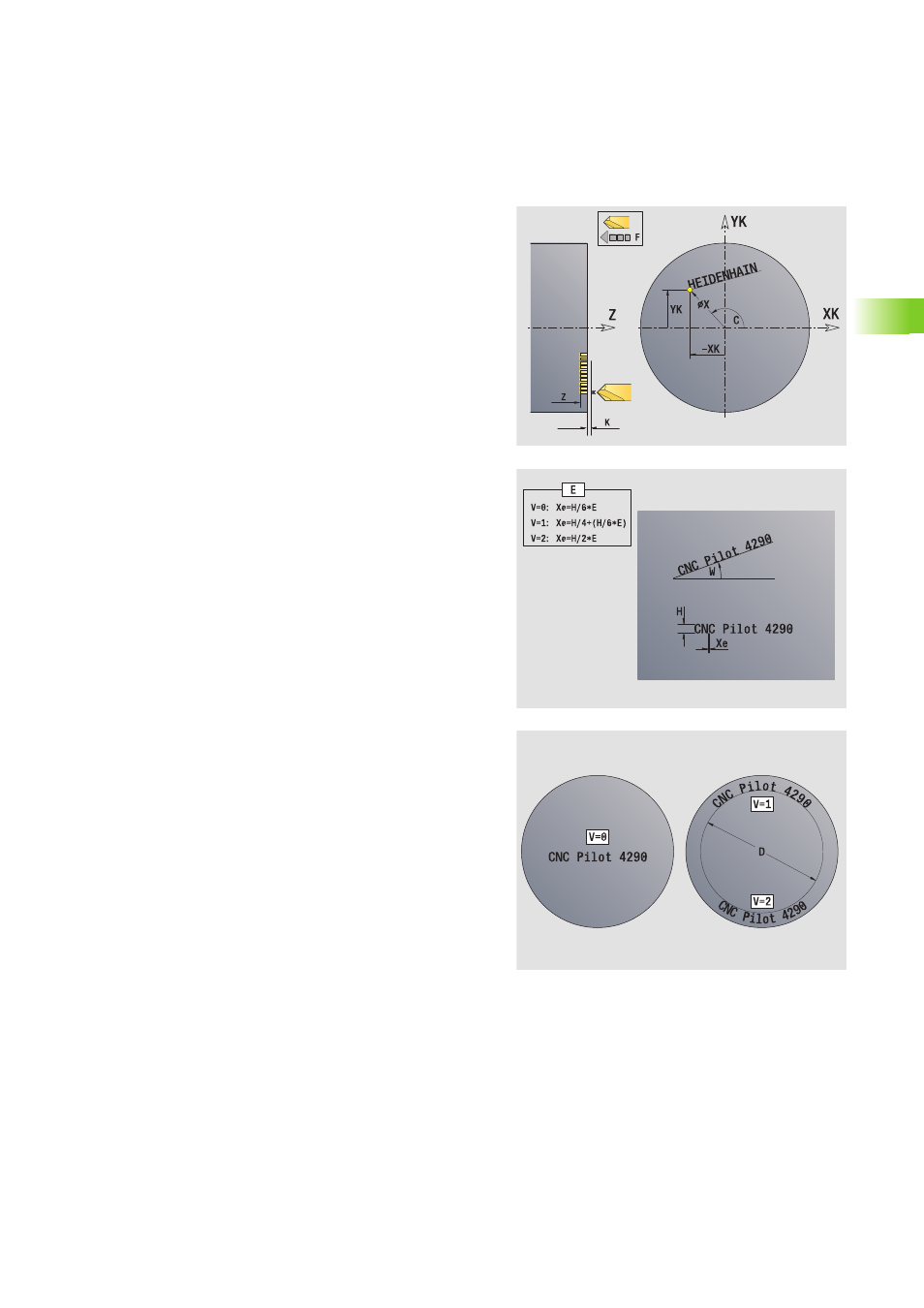

Parametri
ID
Testo. Testo da incidere
NS Numero di carattere. Codice ASCII del carattere da incidere
X Diametro di partenza (coordinate polari)
C Angolo di partenza (coordinate polari)
XK Punto di partenza in coordinate cartesiane
YK Punto di partenza in coordinate cartesiane
Z Fondo di fresatura. Posizione Z a cui si deve accostare per la
fresatura.
K Piano di ritorno. Posizione Z a cui si deve ritornare per il
posizionamento.
H Altezza caratteri. Altezza dei caratteri in [mm]
W Angolo di posizione della stringa di caratteri nella
rappresentazione lineare. Esempio: 0° = caratteri
perpendicolari; i caratteri vengono disposti in successione in
direzione XK positiva.
E Fattore di distanza (default: 1). La distanza tra i caratteri viene
calcolata in funzione di V:
„ V=0: distanza = H/6 * E
„ V=1: distanza = H/4 + (H/6 * E)
„ V=2: distanza = H/2 * E
V Esecuzione lineare/polare (default: 0)
„ V=0: i caratteri vengono rappresentati linearmente
„ V=1: i caratteri vengono rappresentati curvati in alto intorno
al centro
„ V=2: i caratteri vengono rappresentati curvati in basso
intorno al centro
D Diametro di riferimento nella rappresentazione polare
F A partire dalla versione software 625 952-05
Fattore avanzamento per accostamento (avanzamento =
avanzamento corrente * F)
