HEIDENHAIN CNC PILOT 4290 381
5.4 S
imulazio
n
e d
i mo
viment
o Controllo delle zone di sicurezza e dei finecorsa
(simulazione di movimento)
Il controllo delle violazioni delle zone di sicurezza o dei finecorsa si
imposta nel modo seguente:
U Selezionare "Imposta > Zona di sicurezza > Controllo off": le zone di
sicurezza/i finecorsa software non vengono monitorati.
U Selezionare "Imposta > Zona di sicurezza > Controllo con allarme": il
CNC PILOT registra le violazioni delle zone di sicurezza o dei
finecorsa e le tratta come avvisi. Il programma NC viene simulato
fino alla fine.
U Selezionare "Imposta > Zona di sicurezza > Controllo con errore":
una violazione delle zone di sicurezza o dei finecorsa comporta un
immediato messaggio d'errore e l'annullamento della simulazione.

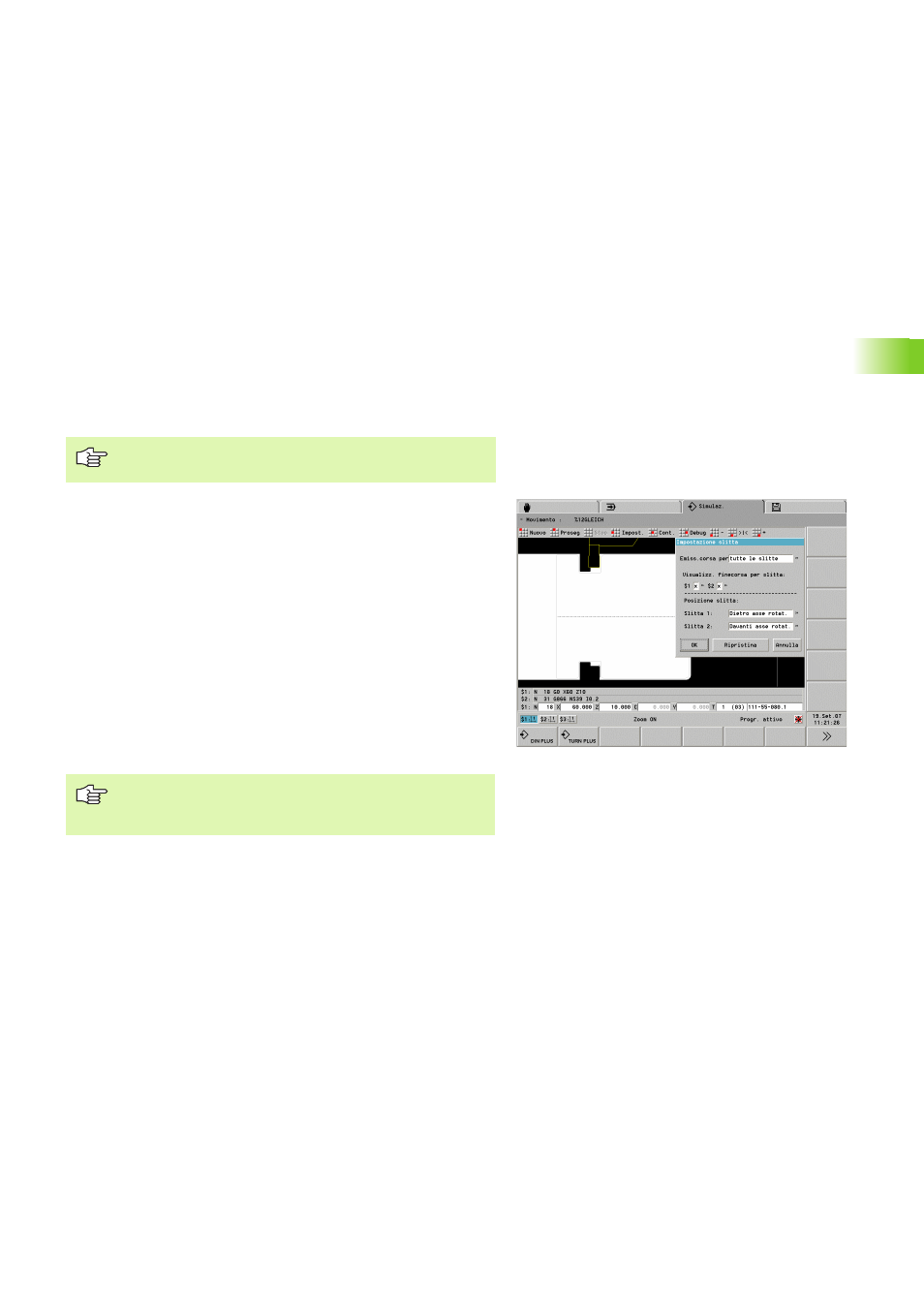

Controllo visuale delle zone di sicurezza e dei finecorsa:
U Selezionare "Imposta > Slitta": il CNC PILOT apre la finestra di
dialogo "Impostazione slitte".
U Impostare nei campi di immissione "Visualizzazione finecorsa per
slitte .." quali finecorsa devono essere visualizzati.
In funzione di questa impostazione la simulazione di movimento
visualizza i finecorsa software oppure la zona di sicurezza riferiti alla
punta dell'utensile. Questo semplifica il controllo nei percorsi in
vicinanza dei limiti della zona di lavoro. Il controllo visuale è
indipendente dal controllo delle zone di sicurezza e dei finecorsa.
La simulazione disegna un rettangolo risultante dai finecorsa e dalla
zona di sicurezza. Vengono considerate sempre le quote più piccole.
Se un finecorsa determina un lato del rettangolo la linea viene
rappresentata rossa, se la zona di sicurezza determina il lato del
rettangolo la linea viene rappresentata rossa-bianca.
Le quote delle zone di sicurezza si definiscono nel modo
Preparazione. Vengono gestite in MP 1116, ....
La simulazione visualizza le quote di finecorsa riferite alla
punta dell'utensile. Pertanto in caso di cambio utensile le
quote di finecorsa vengono riposizionate.
