4.4 Identificativi di sezione di pr
ogr
amma
Conferma lista utensili
A partire dalla versione software 625 952-04
La lista utensili creata nel modo operativo Macchina possono essere
acquisite nel programma NC:
U Posizionare il cursore nella sezione del programma (TURRET 1,
TURRET 2, SCHEIBENMAGAZIN, ...)
U Selezionare "Precar(ico) > Preparazione lista" nel magazzino
principale
Il CNC PILOT acquisisce la relativa lista torretta e magazzino nel
programma NC. Se sono già registrati utensili, vengono cancellati
dopo la richiesta di conferma.
Editing diretto configurazione torretta
Descrizione utensile estesa:
U Premere il pulsante "Immissione estesa" (finestra di dialogo
"Utensile"). L'editor apre la finestra di dialogo "Tipo utensile".
U Indicare il tipo di utensile. L'editor apre la finestra di dialogo del tipo
di utensile selezionato.
U Inserire i dati dell'utensile (i dati corrispondono alla prima finestra di
dialogo della banca dati utensili).
Descrizione utensile semplice:
U Premere il pulsante "Utensile semplice" (finestra di dialogo
"Utensile"). L'editor apre la finestra di dialogo "Tipo utensile".
U Indicare il tipo di utensile. L'editor apre la finestra di dialogo
"Utensile".
U Immissione dati utensile.
Utensili semplici
Finestra di
dialogo Progr.
NC
Significato

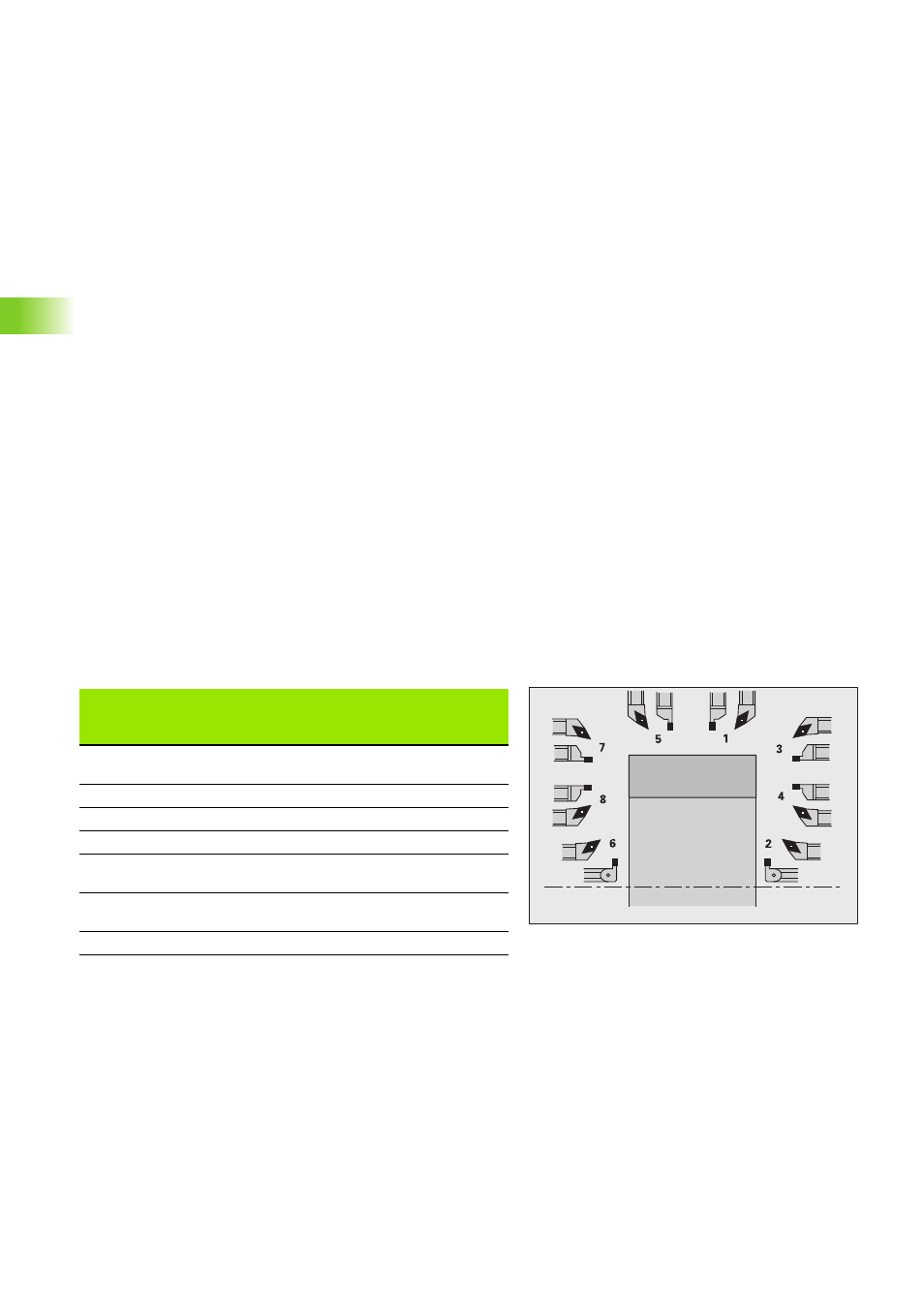

Tipo di utensile WT Tipo di utensile e direzione di
lavorazione (vedere figura)
Quota X (xe) X Quota impostata
Quota Y (ye) Y Quota impostata
Quota Z (ze) Z Quota impostata
Raggio R (rs) R Raggio tagliente nel caso di utensili
da tornio
Larg.tagl. B (sb) B Larghezza del tagliente con utensili
per incisione e per raccordare
Diam. I (df) I Diametro della fresa o della punta
