150
4.6 Elementi f
ondamentali del pr
ofilo di t
o
rn
it
ur
a
Esempio: G2-, G3-Geo

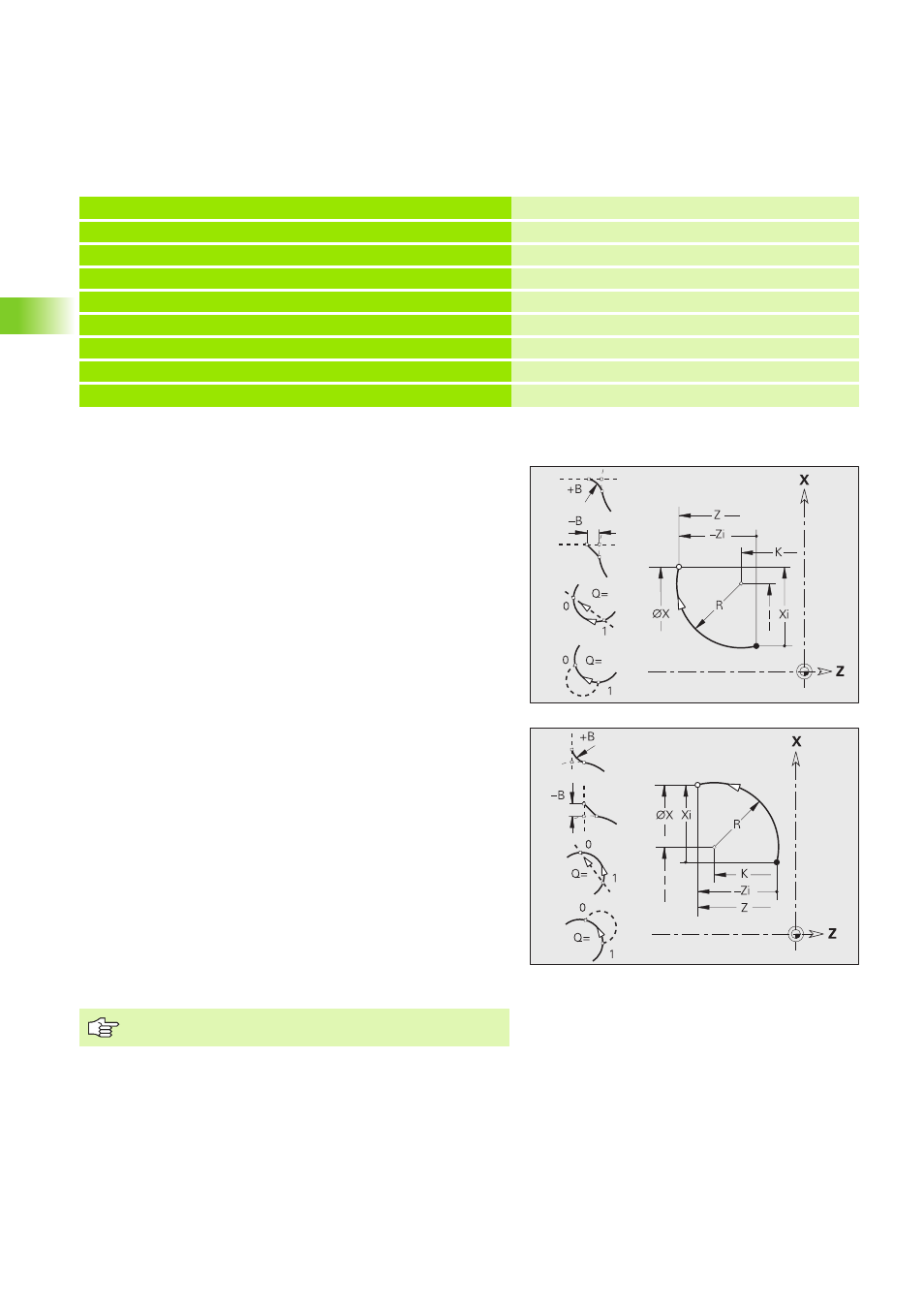

Arco di cerchio profilo di tornitura G12-Geo/G13-Geo
L'istruzione G12/G13 definisce un arco di cerchio in un profilo di
tornitura con quota centro assoluta. Senso di rotazione (vedere la
grafica di supporto):
„ G12: in senso orario
„ G13: in senso antiorario
. . .
FINISHED [ PEZZO FINITO ]
N1 G0 X0 Z-10
N2 G3 X30 Z-30 R30 Punto di arrivo e raggio
N3 G2 X50 Z-50 I19.8325 K-2.584 Punto di arrivo e centro incrementale
N4 G3 XI10 ZI-10 R10 Punto di arrivo incrementale e raggio
N5 G2 X100 Z? R20 Coordinata punto di arrivo sconosciuta
N6 G1 XI-2.5 ZI-15
. . .
Parametri
X Punto finale elemento di profilo (quota diametrale)
Z Punto finale elemento di profilo
I Centro (quota radiale)
K Centro
R Raggio
Q Punto d'intersezione. Punto finale se l'arco di cerchio interseca
una retta o un arco di cerchio (default: 0):
„ Q=0: punto d'intersezione vicino
„ Q=1: punto d'intersezione distante
B Smusso/Arrotondamento. Definisce il raccordo con il
successivo elemento del profilo. Programmare il punto finale
teorico, se si indica uno smusso/arrotondamento.
„ Nessun inserimento: raccordo tangenziale
„ B=0: raccordo non tangenziale
„ B>0: raggio arrotondamento
„ B<0: larghezza smusso
E Avanzamento speciale per smusso/arrotondamento nel ciclo di
finitura (default: 1)
Avanzamento speciale = avanzamento attivo * E (0 < E <= 1)
Programmazione X, Z: assoluto, incrementale, modale o "?"
