Controllo del profilo
Con le funzioni del gruppo di menu "Profilo" si adatta il profilo allo stato
di lavorazione simulato, o si passa alla quotatura del profilo oppure alla
vista 3D.
Riproduzione del profilo:
U
Selezionare "Contorno > Attualizzazione": la simulazione cancella
tutti i percorsi rappresentati fino al momento e aggiorna il profilo in
modo corrispondente allo stato di lavorazione simulato. Il CNC
PILOT parte dal pezzo grezzo e tiene conto di tutti i tagli eseguiti fino
al momento.
Quotatura del profilo secondo lo stato di lavorazione corrente:
U
Selezionare "Contorno > Attualizzazione": la simulazione aggiorna il
profilo secondo lo stato di lavorazione simulato.
U
Selezionare "Contorno > Quotare": la simulazione attiva la quotatura
elemento e punto (vedere "Quotatura del profilo" a pagina 375).
Vista 3D:
U
Selezionare "Contorno > Vista 3D": la simulazione commuta alla vista
3D (vedere "Vista 3D" a pagina 383).
Salvataggio del profilo generato
Un profilo generato nella simulazione può essere salvato e caricato in
DIN PLUS. Il profilo del pezzo grezzo e finito generato nella
simulazione viene caricato in DIN PLUS (menu blocchi: "Inserimento
profilo").
Esempio: si descrive un pezzo grezzo e finito e si simula la lavorazione
del primo serraggio. Poi si salva il profilo lavorato e lo si impiega per il
secondo serraggio.
Nella "Generazione del profilo" la simulazione salva:
BLANK: lo stato di lavorazione simulato del profilo
FINISHED: il pezzo finito programmato
La simulazione tiene conto di uno spostamento dell'origine pezzo e/o
di una specularità del pezzo.
Salvataggio del profilo:
U

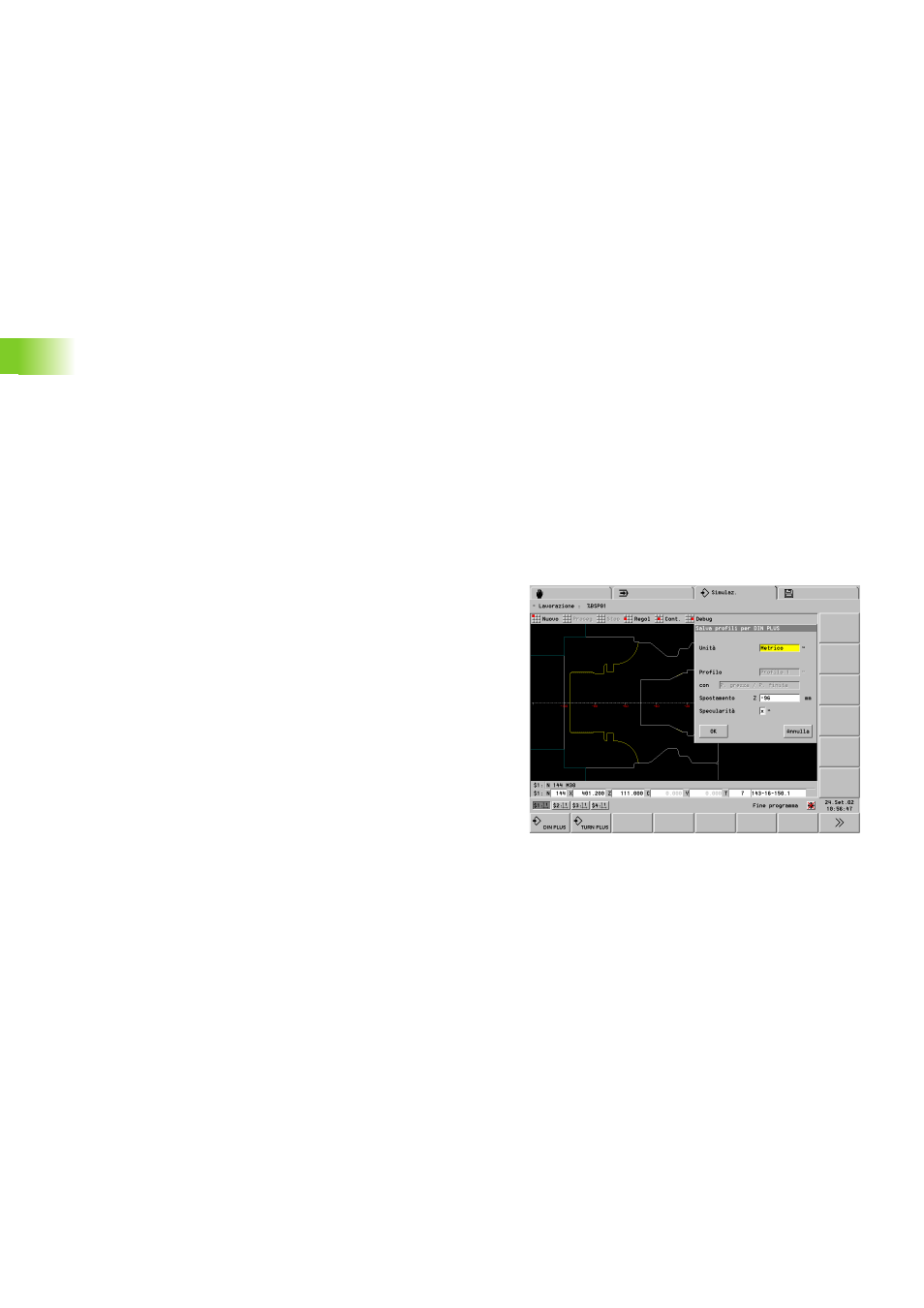

Selezionare "Profilo > Salvataggio profilo": la simulazione apre la
finestra di dialogo "Salvataggio profili come sottoprogramma NC".
Campi di immissione:
Unità: descrizione del profilo in metrico o in inch
Profilo: selezione del profilo (in caso di più profili)
Spostamento: spostamento dell'origine pezzo
Specularità: con/senza specularità dei profili
