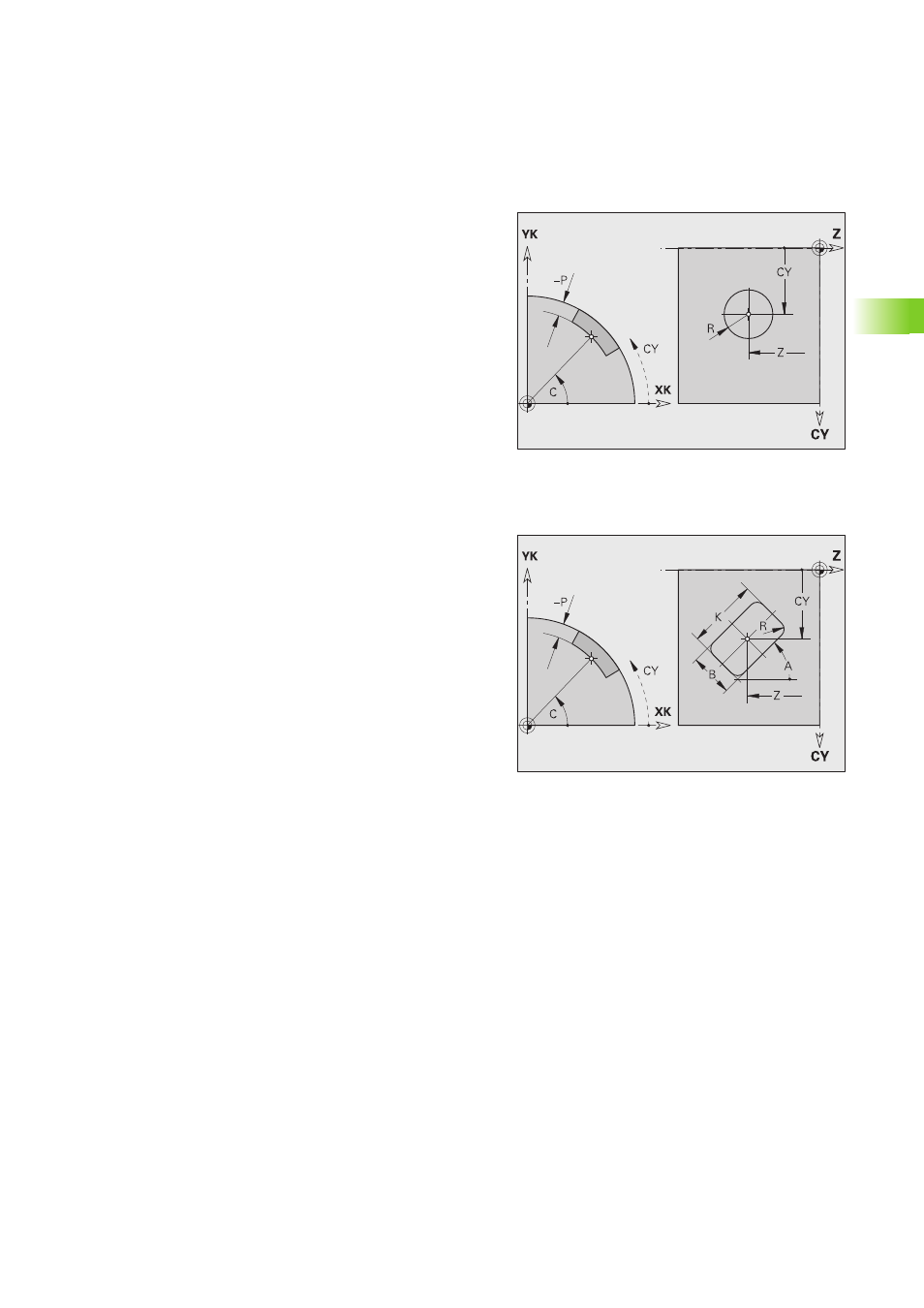

Cerchio completo superficie cilindrica G314-Geo

L'istruzione G314 definisce un cerchio completo in un profilo sulla
superficie cilindrica.

Rettangolo superficie cilindrica G315-Geo

L'istruzione G315 definisce un rettangolo in un profilo sulla superficie
cilindrica.

Parametri

Z

Centro

C

Centro (angolo)

CY

Centro come "quota percorso"; riferimento: sviluppo superficie
cilindrica con "diametro di riferimento"

R

Raggio

P

Profondità tasca (default: "P" da G308)

Parametri

Z

Centro

C

Centro (angolo)

CY

Centro come "quota percorso"; riferimento: sviluppo superficie
cilindrica con "diametro di riferimento"

A

Angolo rispetto all'asse Z (default: 0°)

K

Lunghezza

B

Larghezza

R

Smusso/Arrotondamento (default: 0°)

„

R>0: raggio arrotondamento

„

R<0: larghezza smusso

P

Profondità tasca (default: "P" da G308)
