Se nella banca dati tecnologici è definito il refrigerante, la AAG attiva i
circuiti di raffreddamento assegnati al blocco di lavoro. Se il circuito di
raffreddamento opera con "alta pressione", la AAG genera la
corrispondente funzione M.
La IAG comanda i circuiti di raffreddamento come la AAG. In
alternativa si definiscono in "dati di taglio" i circuiti di raffreddamento e
il livello di pressione per il blocco di lavoro corrente.
In caso di "configurazione torretta fissa" a ciascun utensile si
assegnano i circuiti di raffreddamento e l'impostazione "Pressione alta/
normale". La AAG attiva i corrispondenti circuiti di raffreddamento
appena l'utensile viene impiegato.
Svuotamento
Se "Svuotamento" è collocato nella sequenza di lavorazione prima di
"Tornitura incisione e Incisione", l'asportazione truciolo sulle aree del
profilo incavate (gole non definite) viene eseguita con utensili per
sgrossatura. Altrimenti la AAG lavora queste aree del profilo con utensili
per incisione. TURN PLUS distingue tra gole e torniture in base
all'"angolo di copiatura verso l'interno EKW" (parametro di lavorazione 1).
Se l'asportazione truciolo sull'area di svuotamento non può essere
eseguita con un solo utensile, TURN PLUS esegue la lavorazione
preliminare con il primo utensile e asporta il materiale residuo con un
utensile con direzione di lavorazione opposta.
Lavorazione profilo (Finitura): la AAG finisce le aree incavate
svuotate con la stessa strategia della sgrossatura.
In funzione del profilo e degli utensili disponibili si presentano le
seguenti situazioni:
„ Svuotamento completo con un solo utensile. Se sono disponibili più
utensili, l'utensile con la "direzione di lavorazione standard" ha la
priorità.

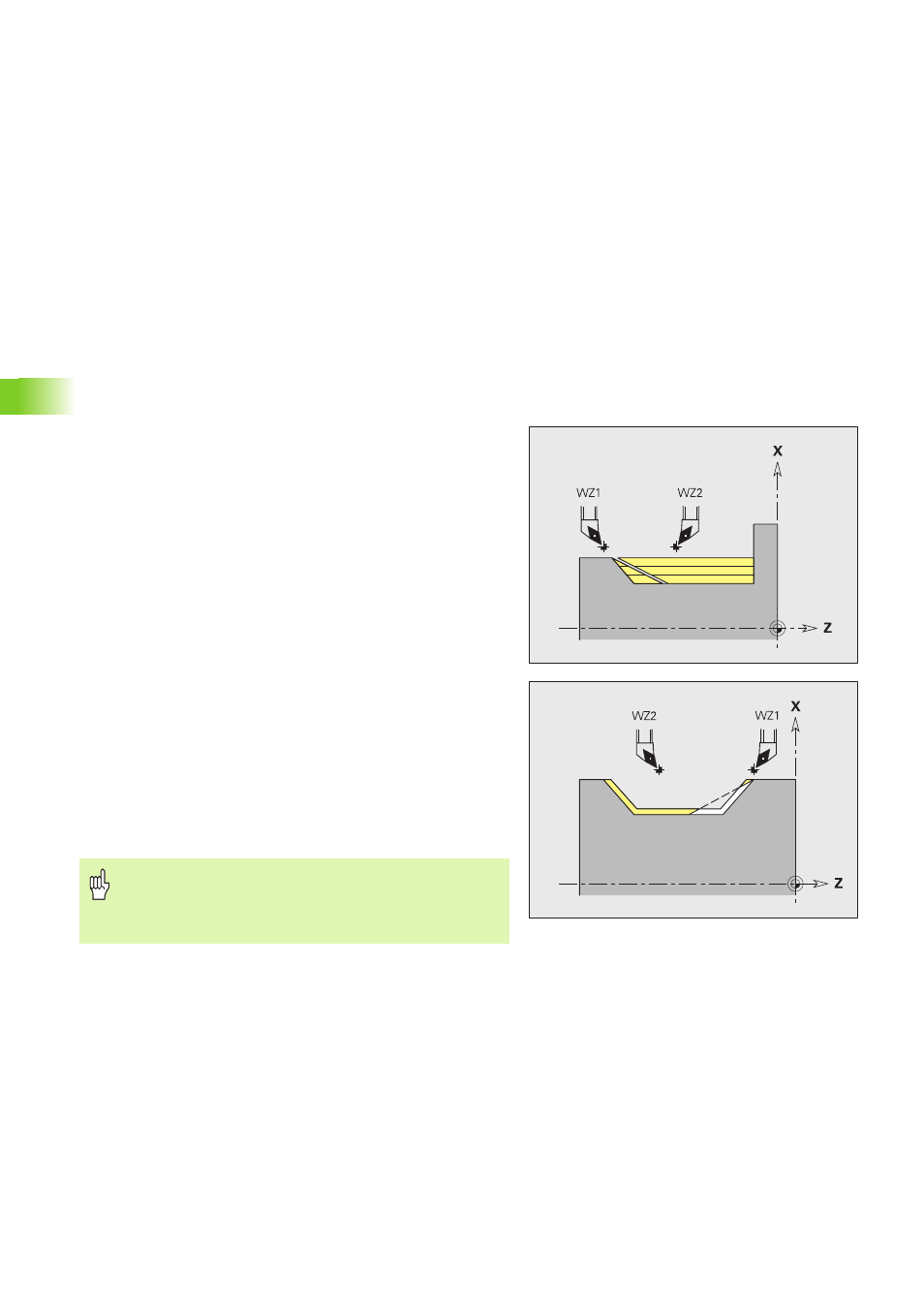

„ Se l'area di svuotamento contiene un elemento radiale di chiusura,
la prima lavorazione di svuotamento avviene in direzione opposta
all'elemento radiale (vedere figura).
„ Se i due utensili posseggono angoli di spoglia differenti, viene
eseguita prima la lavorazione con l'angolo di spoglia più grande.
„ Se gli angoli di spoglia dei due utensili sono uguali, viene lavorato
prima il lato con l'"angolo di copiatura verso l'interno" più piccolo.
Attenzione Pericolo di collisione
Durante lo svuotamento nell'area interna la profondità di
penetrazione dell'utensile non viene controllata.
Scegliere utensili adatti.
