T L'asse B

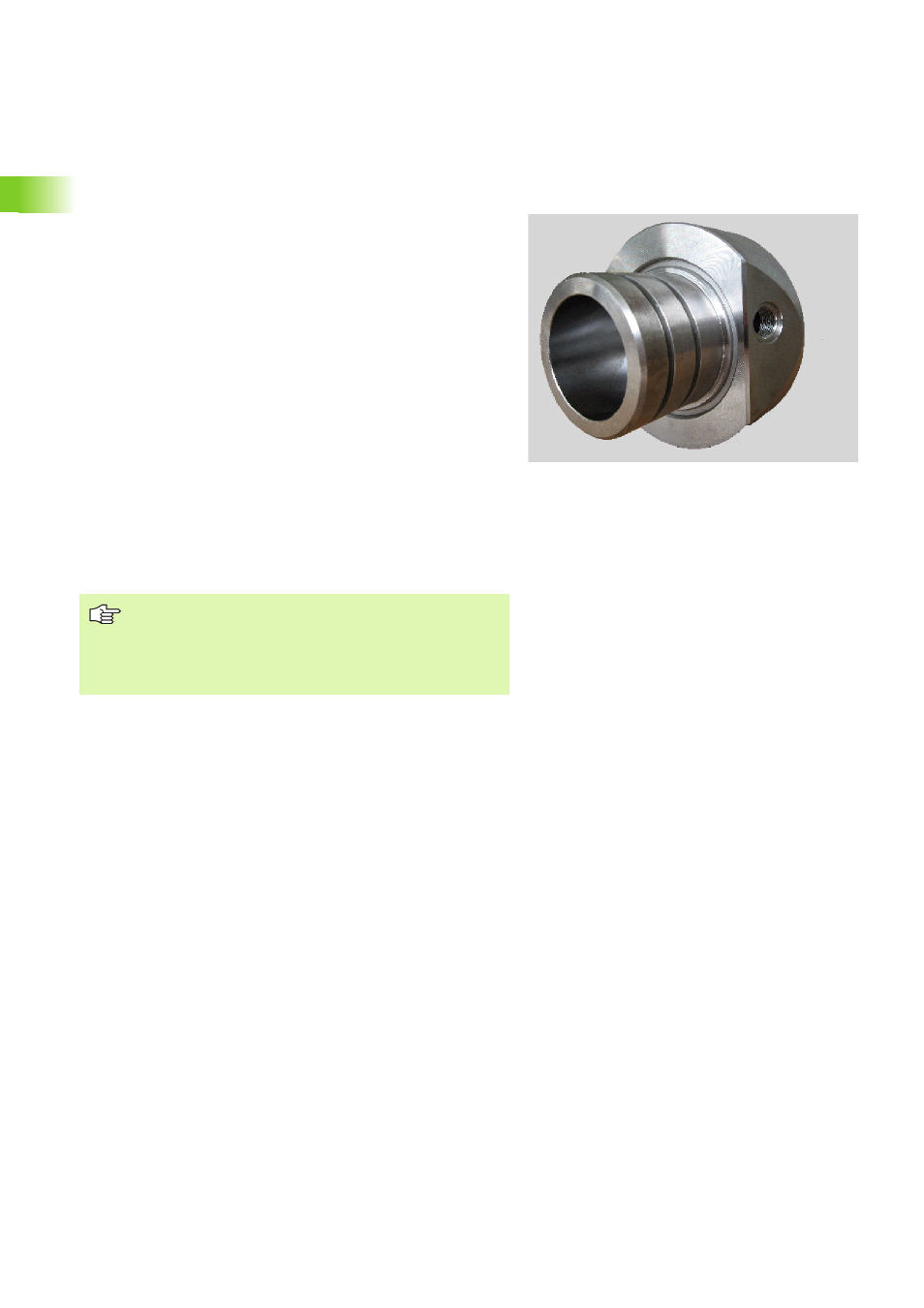

L'asse B consente lavorazioni di foratura e fresatura su piani disposti
obliqui nello spazio. Per garantire una facile programmazione, il
sistema di coordinate viene ruotato in modo che la definizione delle
sagome di fori e dei profili di fresatura avvenga nel piano YZ. La
foratura oppure la fresatura avviene di nuovo nel piano ruotato.
Lavorando sul piano ruotato, l'utensile è ortogonale al piano. L'angolo
di orientamento dell'asse B e l'angolo del piano ruotato sono quotati in
modo da essere identici.
Un ulteriore vantaggio dell'asse B risiede nell'impiego flessibile degli
utensili nella tornitura. Attraverso l'orientamento dell'asse B e la
rotazione dell'utensile si possono raggiungere posizioni dell'utensile
che rendono possibili lavorazioni longitudinali e in piano oppure
lavorazioni radiali e assiali sul mandrino principale e sul
contromandrino con lo stesso utensile.
In questo modo si riduce il numero di utensili necessari e il numero di
cambi utensile.
Il CNC PILOT supporta la generazione di programmi NC con l'asse B
in DIN PLUS.
La simulazione grafica mostra la lavorazione su piani ruotati nella
finestra di rotazione, e frontale già note e in aggiunta nella "vista
laterale (YZ)".
Manuale utente Asse B e Y
Le funzioni a comando manuale e automatico, come pure
la programmazione e il test di programmi NC per l'asse B
e Y sono descritti in un manuale utente separato. Per
richiedere questo manuale rivolgersi a HEIDENHAIN.
