444
6.8 Pr
ofili asse C

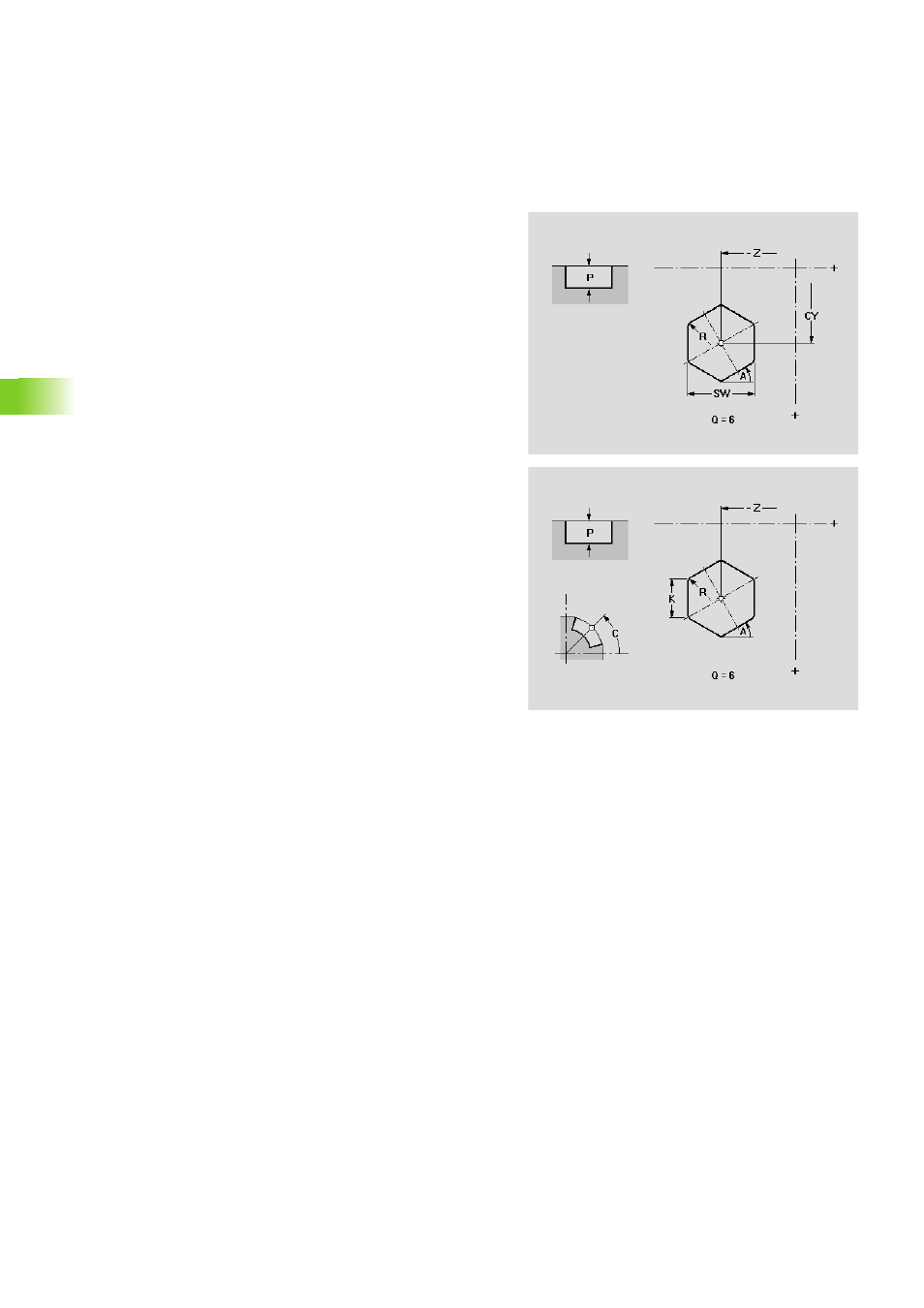

Superficie cilindrica: poligono
La funzione definisce un poligono sulla superficie cilindrica.
Parametri
Z
Centro della figura
CY
Centro della figura – angolo come "quota elemento lineare"
C
Centro della figura – angolo
A
Angolo rispetto a un lato del poligono (riferimento: asse Z)
Q
Numero di spigoli (Q>=3)
K
Lunghezza lato
SW
Apertura (diametro cerchio interno)
R
Smusso/Arrotondamento
larghezza smusso
raggio di arrotondamento
P
Profondità della figura
