HEIDENHAIN CNC PILOT 4290 103
3.7 Monit
o
ra
ggio car
ico
Produzione con monitoraggio del carico
L'impostazione nel programma NC (G996) è determinante per la
"produzione con monitoraggio del carico".

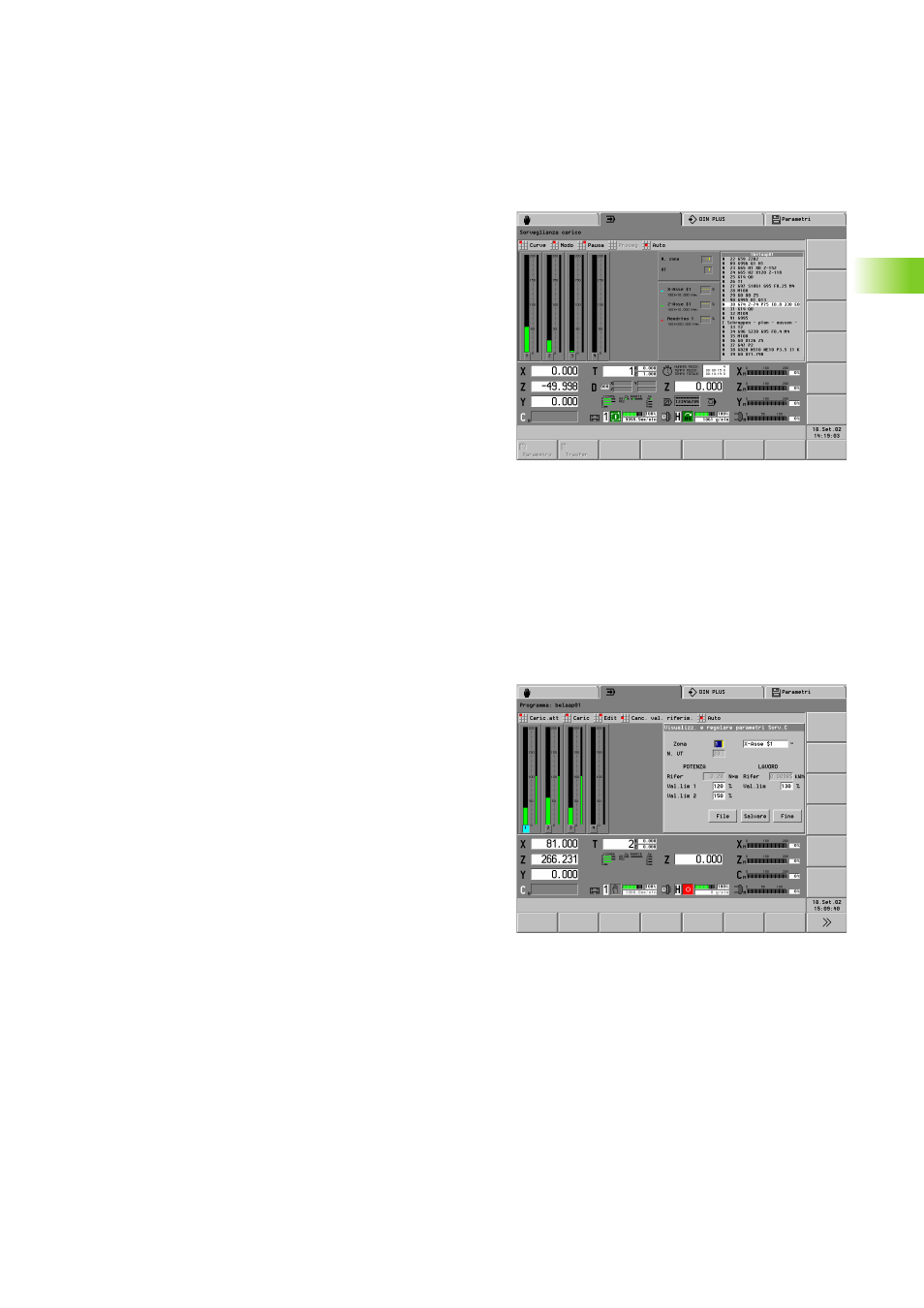

Visualizzazione delle coppie e dei valori limite:
U Selezionare "Vis(ualizza) > Monitoraggio del carico > Visualizzazione"
Sottomenu "Monitoraggio del carico > Visualizzazione":
„ Opzione "Curve"
In "Curva 1..4" assegnare gli azionamenti ai campi di immissione.
„ Grafica a linee: una curva
„ Istogramma: fino a quattro barre
„ Con "Scansione di visualizzazione" si influisce sulla precisione della
rappresentazione. Una "piccola griglia" incrementa la precisione
(valori: 4, 9, 19, 39 secondi per immagine).
„ Gruppo di menu "Modo"
„ Grafica a linee: visualizza la coppia rispetto all'asse dei tempi e i
valori limite. Valori limite "grigi": zona non sorvegliata
(mascheratura dei percorsi in rapido).
„ Istogramma: visualizza la coppia corrente, il "lavoro" finora
eseguito e tutti i valori limite della zona di monitoraggio.
„ Pausa: arresta la visualizzazione
„ Proseg.: prosegue la visualizzazione
„ Auto: ritorno al menu automatico
Editing dei valori limite
Con l'"Editor dei parametri di monitoraggio" si analizza la lavorazione di
riferimento e si ottimizzano i valori limite.
Il CNC PILOT visualizza nella riga di intestazione il nome di programma
dei parametri di monitoraggio caricati.
Selezione:
U Selezionare "Vis(ualizza) > Monitoraggio del carico > Edit"
Sottomenu "Editor dei parametri di monitoraggio":
„ Carica corr (file corrente): parametri di monitoraggio del programma
NC selezionato.
„ Carica: parametri di monitoraggio selezionati.
„ Edit: visualizzazione ed editing dei valori limite.
„ Cancella valori di riferimento: cancella i parametri di monitoraggio
del programma NC visualizzato.
„ Auto: ritorno al menu automatico
