440
6.8 Pr
ofili asse C

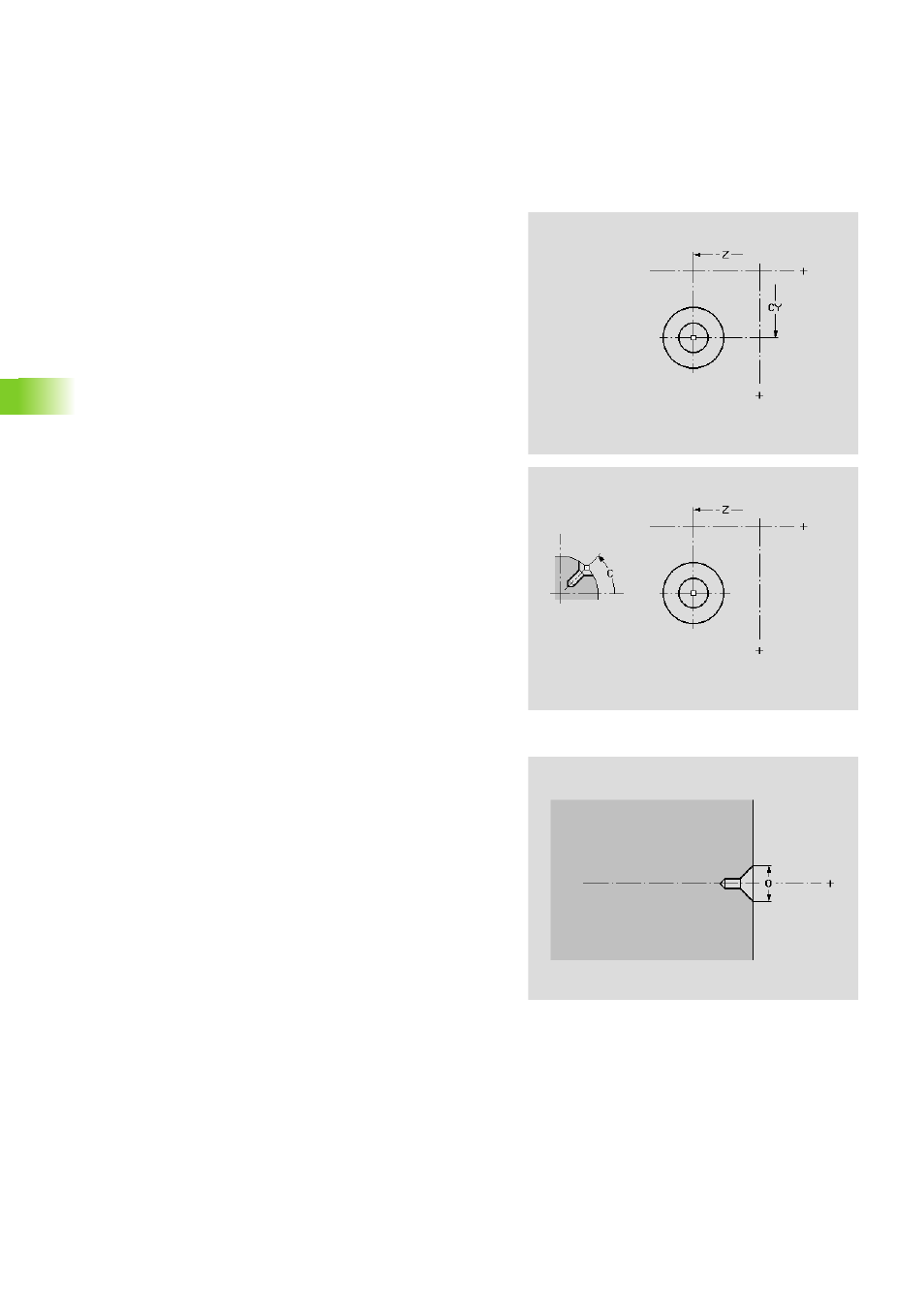

Superficie cilindrica: foratura singola
La funzione definisce una foratura singola sulla superficie cilindrica,
che può includere i seguenti elementi:
Centratura
Foratura
Svasatura
Filettatura
Centratura profilo superficie cilindrica
Parametri punto di riferimento della foratura
Z
Centro della foratura
CY
Centro della foratura – angolo come "quota elemento lineare"
C
Centro della foratura – angolo
Parametri centratura
Q
Diametro di centratura
