364
5.1 Il modo oper
a
tiv
o
Simulazione

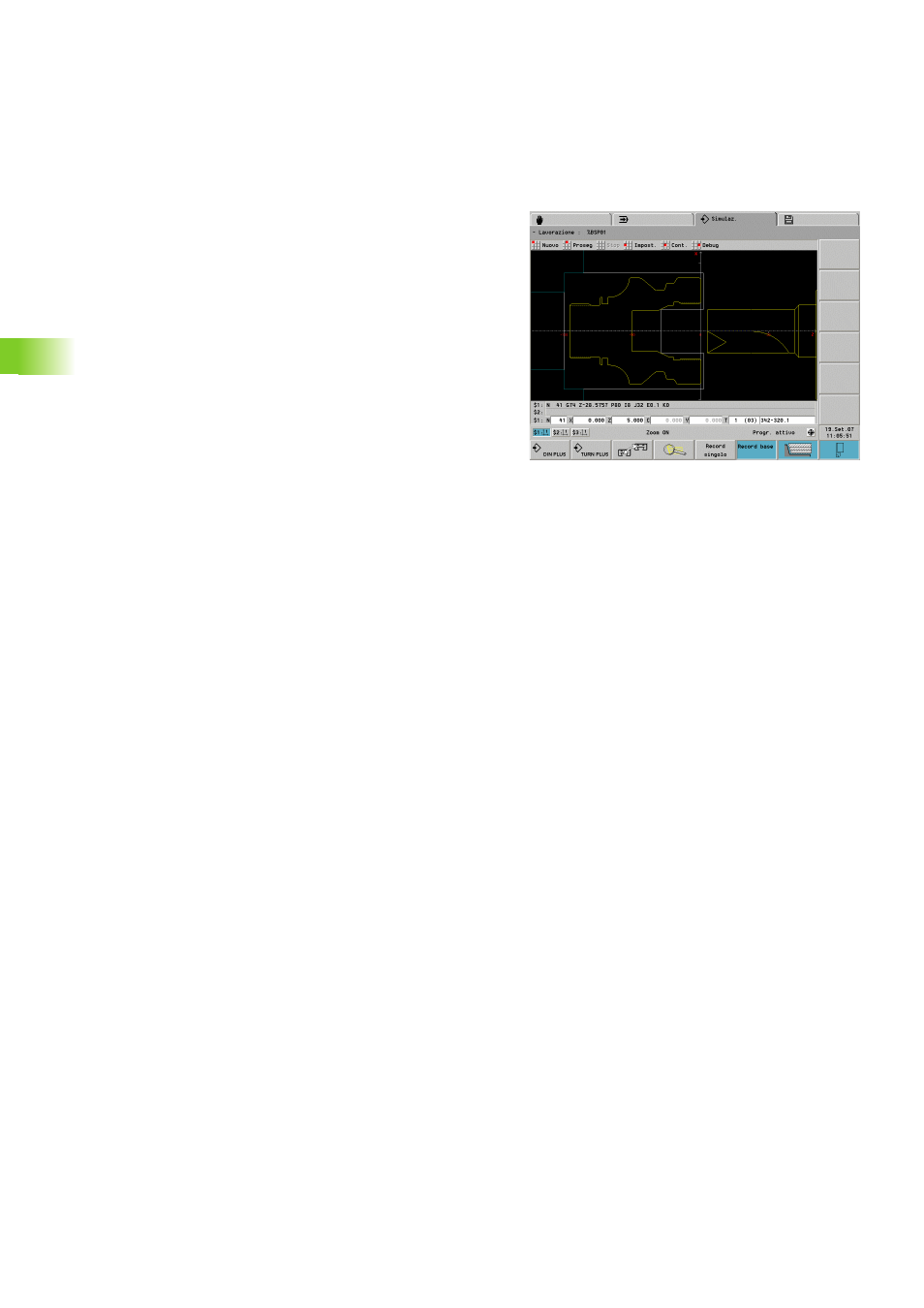

Elementi di rappresentazione
„ Sistemi di coordinate: l'origine del sistema di coordinate
corrisponde all'origine pezzo. Le frecce degli assi X e Z sono
orientate in direzione positiva. Se il programma NC lavora più pezzi,
vengono visualizzati i sistemi di coordinate di tutte le slitte coinvolte.
„ Rappresentazione del pezzo grezzo
„ Programmato: pezzo grezzo programmato
„ Non programmato: "pezzo grezzo standard" dal parametro di
controllo 23
„ Rappresentazione del pezzo finito (e dei profili ausiliari)
„ Programmato: pezzo finito programmato
„ Non programmato: senza rappresentazione
„ Piano orientato: la simulazione rappresenta il piano orientato come
profilo ausiliario, se è stato definito con "LATERAL_Y ..".
„ Rappresentazione utensile: il CNC PILOT genera la
rappresentazione dell'utensile a partire dai parametri della banca dati
utensili. Si stabilisce se deve essere rappresentato l'utensile
completo o solo la "zona tagliente" in "Numero immagine" (Numero
immagine = –1: senza rappresentazione utensile).
„ Programmato nel programma NC: viene impiegato l'utensile
programmato nella sezione TURRET
„ Non programmato nel programma NC: viene impiegata la voce
della lista utensili
„ Rappresentazione del dispositivo di serraggio: la simulazione
rappresenta i dispositivi di serraggio, se sono programmati con "G65
Dispositivi di serraggio per la grafica".
Il CNC PILOT genera la rappresentazione del dispositivo di serraggio
a partire dai parametri della banca dati dispositivi di serraggio.
„ Punto luminoso: il punto luminoso (piccolo rettangolo bianco)
rappresenta la punta teorica del tagliente.
Visualizzazioni
La Visualizzazione blocchi mostra i blocchi NC programmati (blocchi
NC sorgente). Nella finestra di dialogo "Selezione finestra" si imposta
(vedere "Finestre di simulazione" a pagina 368):
„ Visualizzazione blocchi per la slitta selezionata
„ Visualizzazione blocchi per la slitta selezionata nella finestra di
dialogo "Selezione finestra"
In alternativa alla visualizzazione blocchi la simulazione mostra quattro
variabili: vedere "Funzioni di debugging" a pagina 384
