HEIDENHAIN CNC PILOT 4290 413
6.6 Elementi g
e
ometr
ici

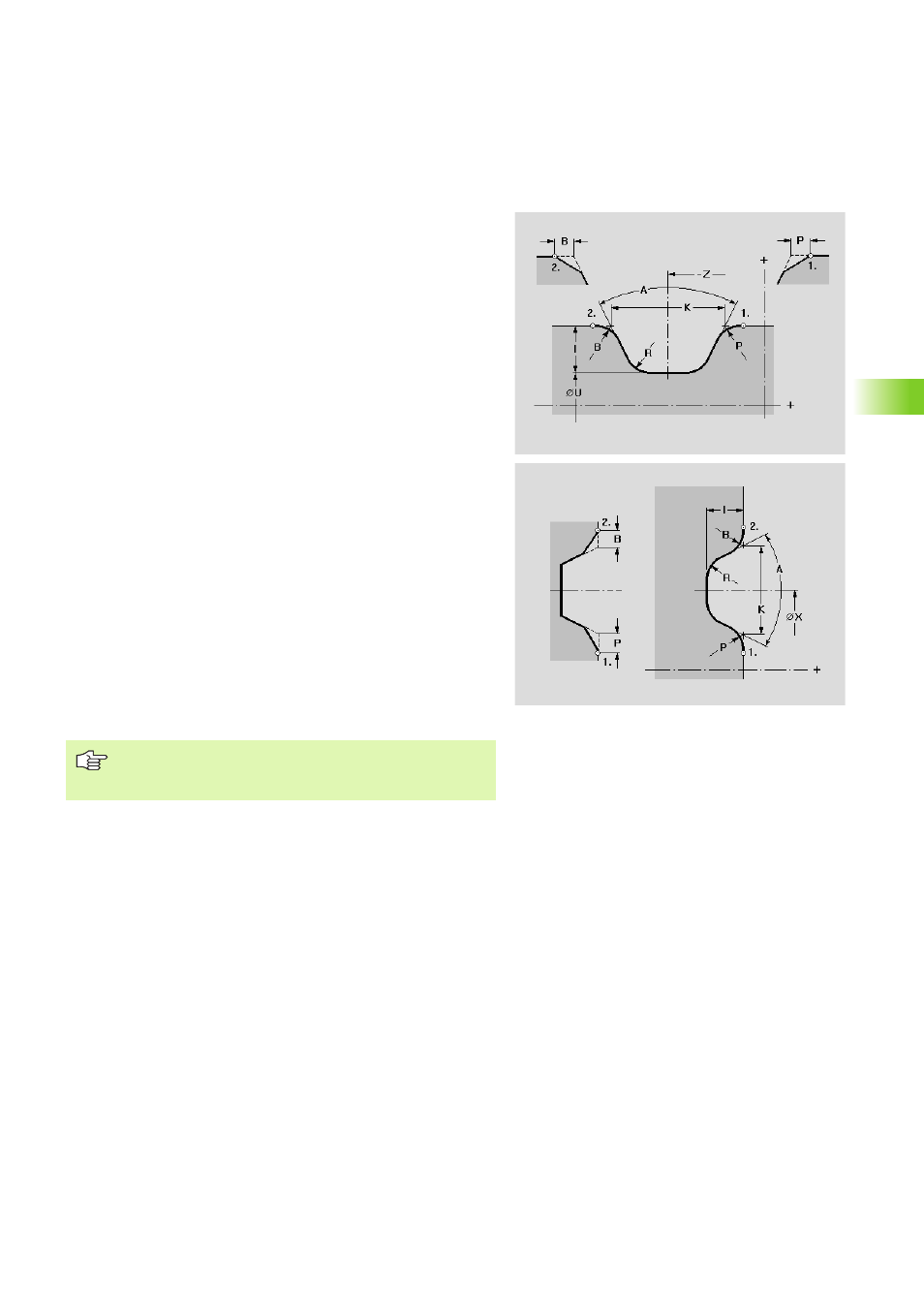

Gola generica
L'elemento geometrico definisce una gola assiale o radiale su un
elemento di riferimento lineare. La gola viene assegnata all'elemento
di riferimento attivato.
Parametri
X Punto di riferimento
Z Punto di riferimento
K Larghezza gola senza smusso/arrotondamento
I Profondità gola
U Diametro fondo gola (solo con gola assiale)
A Angolo gola, angolo tra i fianchi della gola
(0° <= A < 180°)
1° spigolo:
„ No: nessuno smusso/arrotondamento
„ Smussi: smusso
„ Raccordi: arrotondamento
P Larghezza dello smusso o raggio dell'arrotondamento (1º
spigolo)
2° spigolo:
„ No: nessuno smusso/arrotondamento
„ Smussi: smusso
„ Raccordi: arrotondamento
B Larghezza dello smusso o raggio dell'arrotondamento (2º
spigolo)
R Raggio sul fondo (raggio interno nei due spigoli della gola)
Il CNC PILOT riferisce la profondità gola all'elemento di
riferimento. Il fondo gola ha un andamento parallelo
all'elemento di riferimento.
